СМТ-Комплекс

Счётчик газа микротермальный

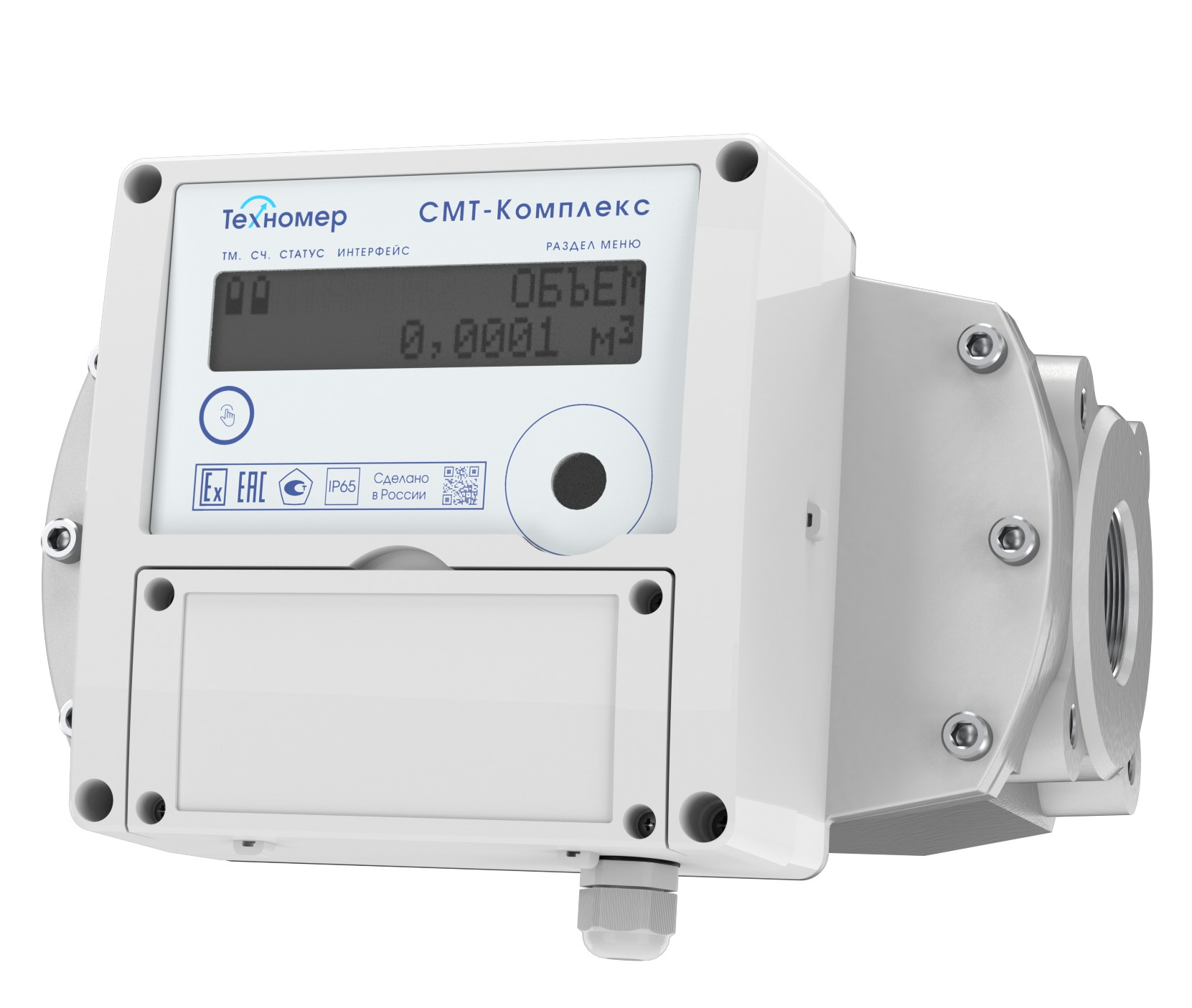

изображение_2022-07-29_175329156
Description

  Типоразмеры: G4/G6/G10/G16/G25

  Тип средства измерения: СМТ

  • прямой метод измерения объёма природного газа, приведённого к стандартным условиям (t=20⁰С, P=101,3 кПа);
  • не требуется проведение аттестации методики выполнения измерений;
  • расширенный функционал телеметрии и меню прибора;
  • для коммунального и бытового секторов потребления газа (расход до 40 м3/ч)

Смарт-функции

  •   Измерение объёма природного газа, приведённого к стандартным условиям;
  •   Реализован прямой метод измерения - аттестация методики выполнения измерений не требуется;
  •   Надёжная защита от внешних несанкционированных воздействий, искажающих результаты измерений;
  •   Система диагностики работоспособности прибора;
  •   Дистанционная передача измеренных данных и архивов событий на сервера поставщика и потребителя газа;
  •   Передача данных по каналам GPRS, GSM, оптическому каналу;
  •   Сбор и анализ данных выполняется программно-техническим комплексом «Газсеть», установленным на серверах поставщика и потребителя газа;
  •   Работа в мобильном приложении «Моя Газсеть» для абонентов узлов учёта газа;
  •   Автономная работы комплекса - не менее 12 лет

Технические характеристики

ХарактеристикаЗначение
Диапазон измеряемых расходов в зависимости от типоразмера счётчика G4 – от 0,04 м3/ч до 6 м3/ч, Qном 4,0 м3/ч
G6 – от 0,06 м3/ч до 10 м3/ч, Qном 6,0 м3/ч
G10 – от 0,1 м3/ч до 16 м3/ч, Qном 10,0 м3/ч
G16 – от 0,16 м3/ч до 25 м3/ч, Qном 16,0 м3/ч
G25 – от 0,25 м3/ч до 40 м3/ч, Qном 25,0 м3/ч
Измеряемая среда природный газ по ГОСТ 5542–2014
Измерение стандартного объёма tст=20⁰С
Pст= 760 мм.рт.ст. (101,325 кПа)
Основная относительная погрешность, % ± 3 от Qмин до 0,1Qном включ.
± 1,5 св. 0,1Qном до Qмакс включ.
Дополнительная допускаемая погрешность вне диапазона температур от +15⁰С до +25⁰С на каждые 10⁰С отклонения от границы диапазона ±0,4%
Потеря давления ΔP при Qмакс, Па, не более: G4/G6/G10/G16/G25
100/150/200/250/350
Порог чувствительности, м3/час: G4/G6/G10/G16/G25 0,008/0,012/0,020/0,032/0,050
Максимальное рабочее избыточное давление измеряемой среды, кПа, не более 15
Температура окружающей среды, ⁰С от -40 до +55
Температура измеряемой среды, ⁰С от -25 до + 55
Степень защиты от воздействия окружающей среды IP65
 Маркировка взрывозащиты 1Ex ib IIB T4 Gb X
Каналы передачи данных Оптический канал,
Встроенная GSM/GPRS телеметрия,
Подключаемая внешняя GSM/GPRS телеметрия
Архивы Интервальный - предусматривает интервальные записи с периодом 1 час на начало каждого часа;
Суточный - предусматривает интервальные записи с периодом 1 сутки на начало "газового дня";
Архив изменений - предназначен для контроля и хранения данных обо всех изменениях настраиваемых параметров СМТ-Комплекс;
Архив телеметрии - предназначен для логирования процесса работы встроенного модуля телеметрии, фиксации активности оптического интерфейса;
Архив системный - предназначен для фиксации сервисной информации по сбоям аппаратных систем и ПО СМТ-Комплекс
Срок работы элементов питания для измерений Не менее 12 лет
Срок работы элементов питания встроенного модуля телеметрии Не менее 3 лет (при ежесуточном режиме работы), допускается замена элементов питания в течение всего периода эксплуатации

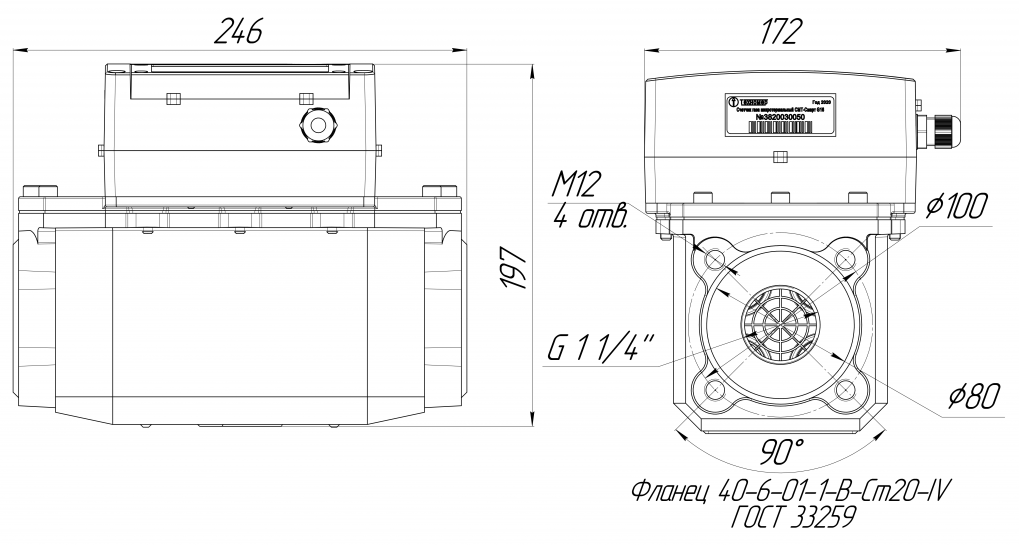

Габаритные и присоединительные размеры счётчиков СМТ-Комплекс

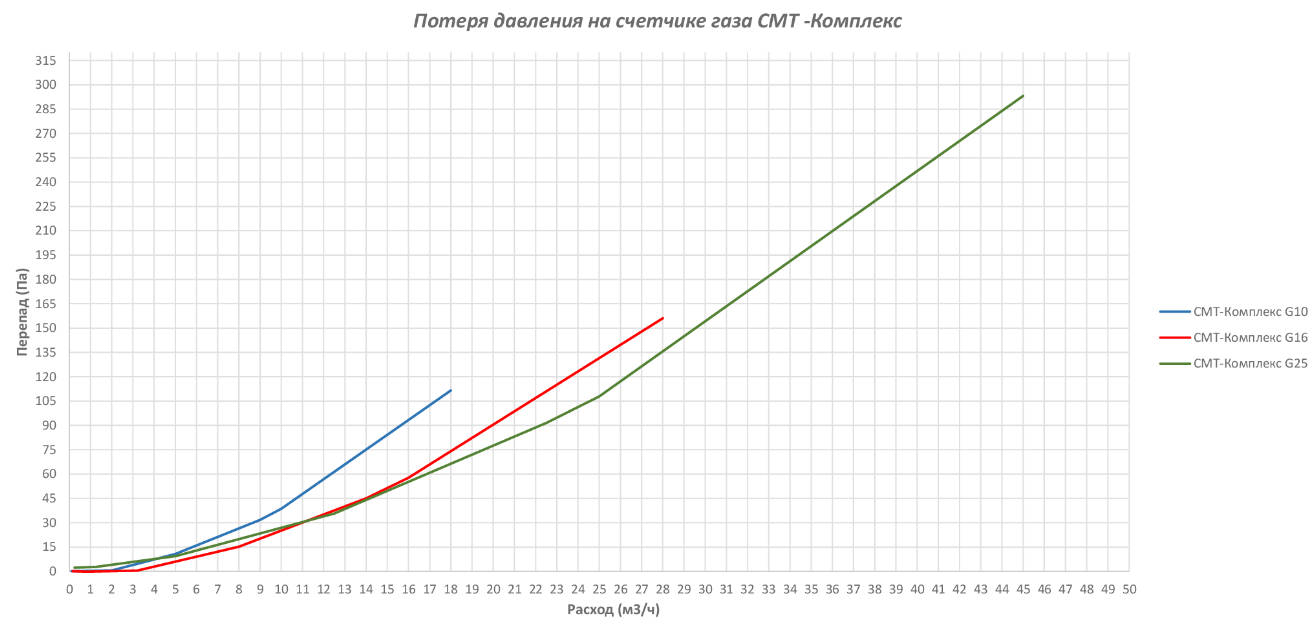

изображение_2022-07-29_173804221.pngГрафик потери давления на СМТ-Комплекс
