КИ-СТГ-РС-Е

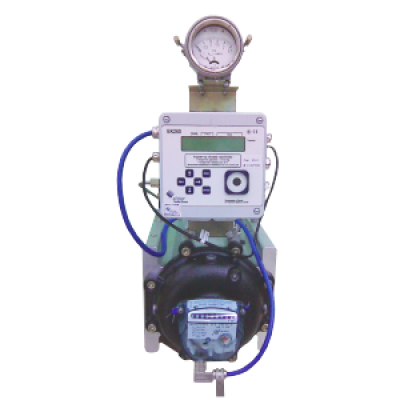

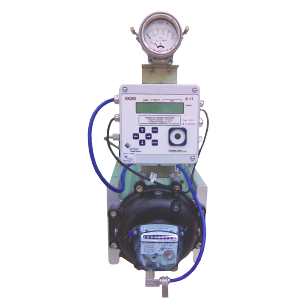

Комплекс на базе ротационного счетчика РСГ Сигнал с корректором ЕК (260, 270, 280)
Description
Назначение
Комплексы КИ-СТГ-РС-Е предназначены для измерения объёма и объемного расхода природного газа с приведением по давлению, температуре и коэффициенту сжимаемости.
Комплексы предназначены для измерения объема природного газа и других неагрессивных сухих газов в газораспределительных станциях, газорегуляторных пунктах, котельных и т.д. с рабочими расходами от 0,25 до 400 м³/час (от G10 до G250) с целью его коммерческого и технологического учёта при давлении до 1,6 МПа
Основные характеристики
- Т окр. среды от -40°С до +60°С
- Т изм. среды от -30°С до +60°С
- Р раб. до 1,6 МПа
- Ду40 …100 мм
- Основная относительная погрешность комплекса:
- от Qмин.до 0,1Qном. ±2,5 %
- 0,1 Qном. до Qмакс. ±1,5 % - Варианты повышенной точности ±1,0 (2,0) %
- Относительная погрешность:
- канала измерения давления ±0,35%
- канала измерения температуры газа ± 0,1 %
- приведения к стандартным условиям ± 0,37 %
- перепада давления ± 0,1 % (±0,1 на каждые 10°С) - Пылевлагозащита РСГ Сигнал IP66/ ЕК IP65
- Взрывозащита РСГ Сигнал 1ExibIIAT6/Т5X / ЕК 1ExibIIВT4Х
Преимущества
- Наличие сертификата «ГАЗПРОМСЕРТ»
- Расширенный диапазон расходов до 1:200 по умолчанию
- Установка датчиков давления, температуры и перепада давления в корпус счетчика
- Применяется во взрывоопасных зонах
- Автономное питание 4,5 В
- Глубокие архивы
- Интерфейсы:
- Оптический интерфейс, RS-232
- 6-ти кнопочная клавиатура
- Межповерочный интервал 5 лет
