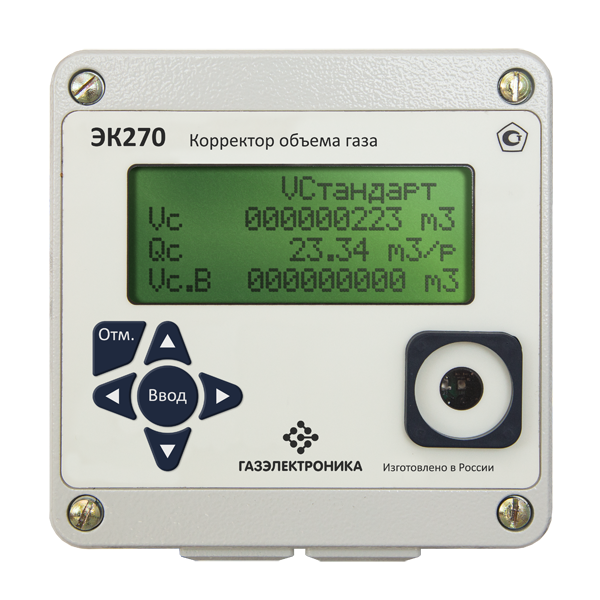

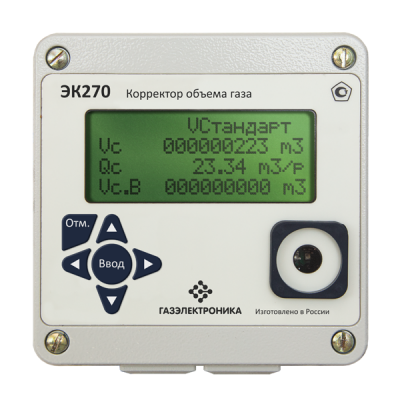

Корректор объема газа ЭК270
Предназначен для приведения рабочего объема газа, прошедшего через счетчик, к стандартным условиям
Description
Назначение
Корректоры ЭК270 предназначены для приведения рабочего объема газа, прошедшего через счетчик, к стандартным условиям с учетом измеренных значений давления, температуры газа и вычисленного значения коэффициента сжимаемости газа в соответствии с ГОСТ 30319.2-2015. Устанавливаются на счетчики РВГ, RVG, RABO, СГ-16МТ, TRZ.
Технические характеристики
| Диапазон температур окружающей среды | -40…+60 °С |
| Класс защиты | IP65 |
| Автономное питание | 2/4 литиевых элемента питания, срок службы до 5/10 лет |
| Внешнее питание | 9В ± 10% постоянного тока |
| Преобразователь давления | Интегрирован в корпус Диапазон измерений: 0,08-0,2; 0,1-0,5; 0,1-1,0; 0,15-0,75; 0,2-1,0; 0,2-2,0; 0,5-5,0; 0,7-7,0; 0,75-7,5 МПа |
| Преобразователь температуры | Диапазон измерения температуры газа -23…+60 °С |
| Преобразователь перепада давления на счетчике газа | Внешний преобразователь, устанавливается на корпус корректора вместе с вентильным блоком. Диапазоны измерения перепада давления, кПа: 0-1,5; 0-2,5; 0-4; 0-6,3; 0-10; 0-16; 0-25; 0-40 |
| Преобразователь температуры окружающей среды | Типа Pt500 (500П). Устанавливается в корпусе корректора или снаружи, по требованию заказчика. Диапазон измерения температуры окружающей среды: -40…+60 °С |
| Входы | 2 входа для подключения НЧ, СЧ и ВЧ датчиков; 1 вход для подключения сигнальных сообщений |
| Выходы | 4 дискретных выхода выполняющих функции: счетно-импульсный, сигнальный, частотный (только выход 2), время синхронизаций |
| Тип интерфейса 1 | Оптический по ГОСТ Р МЭК61107 |
| Тип интерфейса 2 | RS-232, RS-485 |
| Протокол передачи данных | ГОСТ РМЭК61107, Modbus (ASCII, RTU) |
| Интервальный архив | От 1 до 60 минут, емкость 6680 записей |
| Ежемесячный архив | Два архива емкостью по 15 записей |
| Суточный архив | Одна запись на «начало газового дня», емкость 600 записей |
| Архив изменений | Одна запись при изменении какого-либо параметра, емкость 200 записей |
| Архив событий | Одна запись при возникновении нештатной ситуации, емкость 500 записей |
