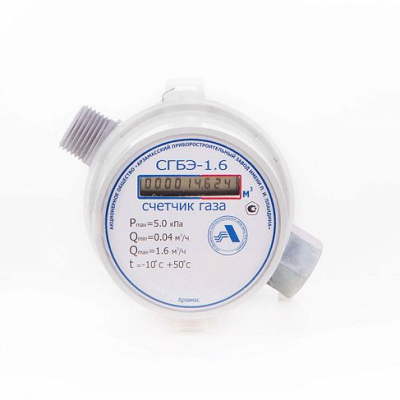

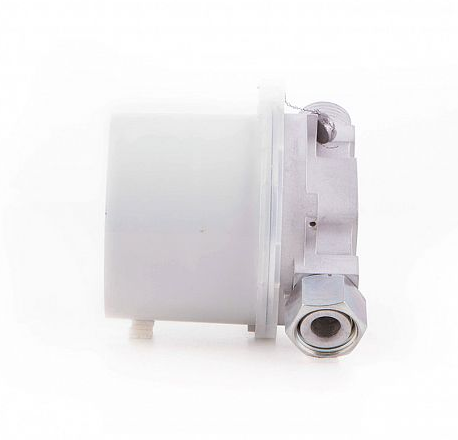

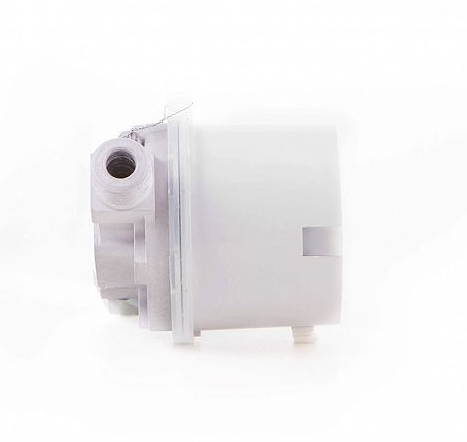

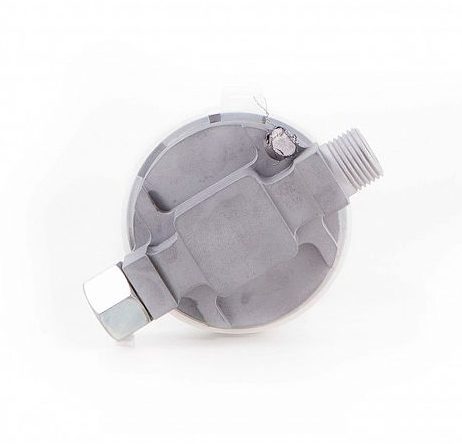

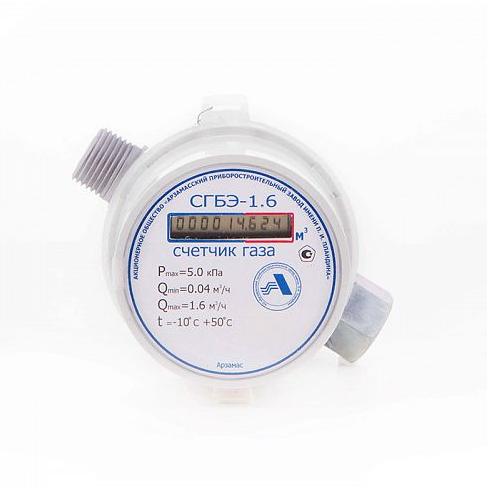

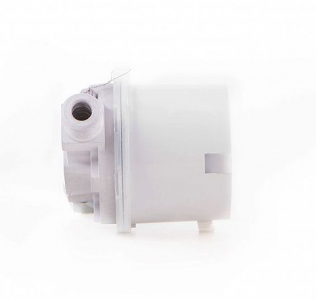

СГБЭ1,6 / СГБЭ2,4
Бытовые электронные счетчики газа
Description
Описание
Счетчики газа бытовые электронные СГБЭ1,6 и СГБЭ2,4 предназначены для измерения объема расхода газа индивидуальными потребителями.
Основная нагрузка: 4-х конфорочные газовые плиты с духовкой.
Приборы серии «СГБЭ» основаны на струйном методе измерения, который позволяет максимально упростить конструкцию прибора, сделав его при этом компактным и надежным.
Метод основан на зависимости частоты колебаний струи в генераторе от объемного расхода газа.
Колебания струи в генераторе преобразуются в электрический импульсный сигнал, который, в свою очередь, поступая в аналого-цифровой блок, преобразуется в величину объема газа и регистрируется с нарастающим итогом.
Питание счетчика осуществляется от литиевой батареи, обеспечивающей работу счетчика не менее 12 лет с даты выпуска.
Достоинства
- Высокая надежность приборов в связи с отсутствием движущих частей
- Возможен монтаж в вертикальном и горизонтальном положении
- Бесшумность
- Компактность
- Наличие импульсного выхода
- Межповерочный интервал 12 лет
Технические характеристики
| Параметры / Тип счетчика | СГБЭ - 1,6 | СГБЭ - 2,4 |
| Номинальный расход, м3/ч | 0,8 | 1,2 |
| Максимальный расход, м3/ч | 1,6 | 2,4 |
| Минимальный расход, м3/ч | 0,04 | |
| Диаметр условного прохода Ду, мм | 15 | |
| Диапазон расхода | 1:40 | 1:60 |
| Максимальное рабочее давление газа, кПа | 5 | |
| Диапазоны температуры рабочей среды, оС | от -10 до +50 | |
| Диапазон температуры окружающей среды, о С | от -10 до +50 | |
| Погрешность измерения в диапазоне расходов, не менее: |
от Qmin до 0,2 Qmax ± 3; | |
|
от 0,2 Qmax до Qmax ± 1,5 |
||
| Емкость счетного механизма, м3 | 99999,999 | |
| Наличие импульсного выхода | Есть | |
| Габаритные размеры, мм | 120x85x82 | |
| Размеры резьбы штуцеров, дюйм | G1/2-B | |
| Масса, кг, не более | 0,5 | |
| Межповерочный интервал, лет | 12 | |
| Средний срок службы, лет, не менее | 24 | |
