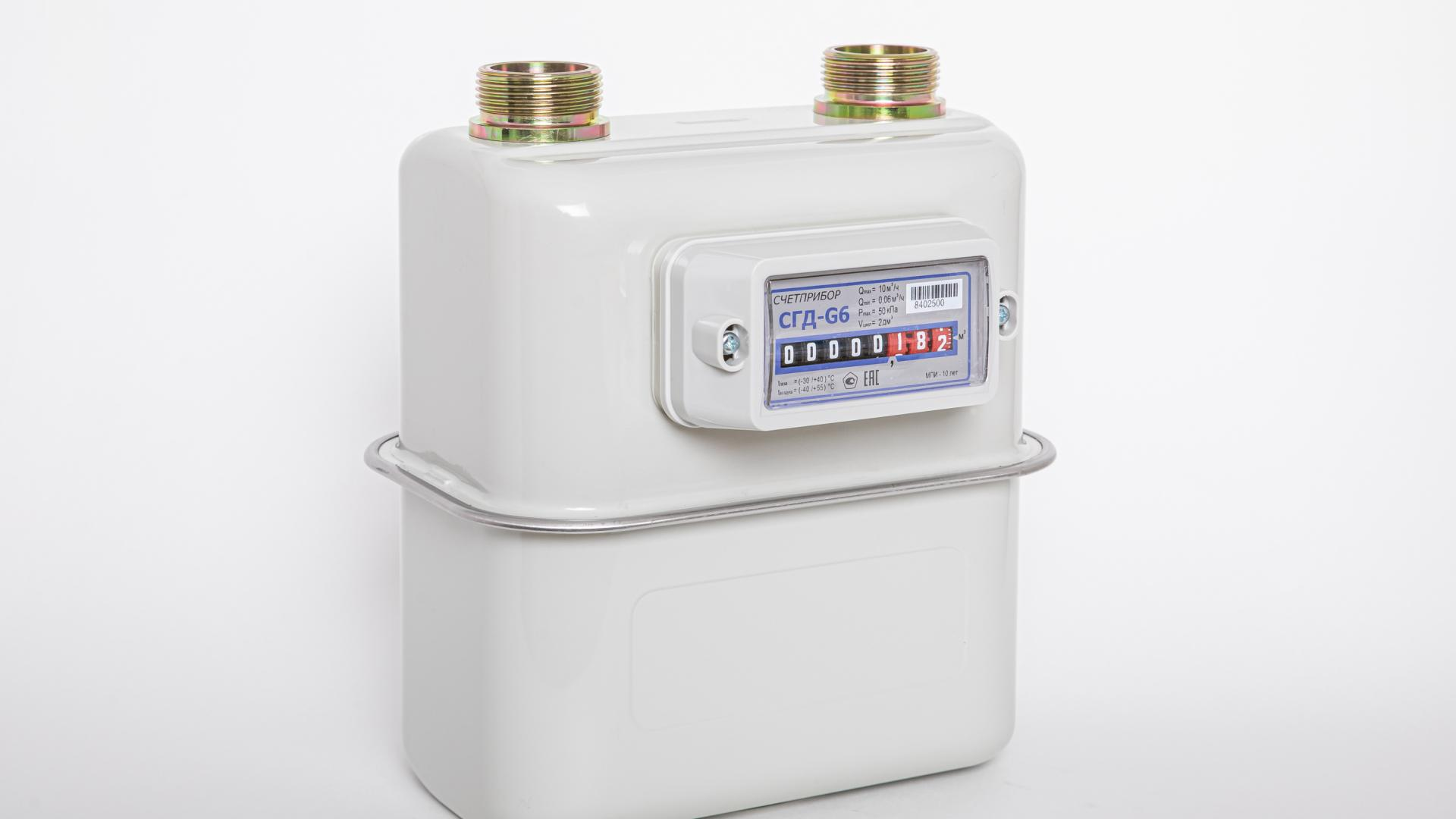

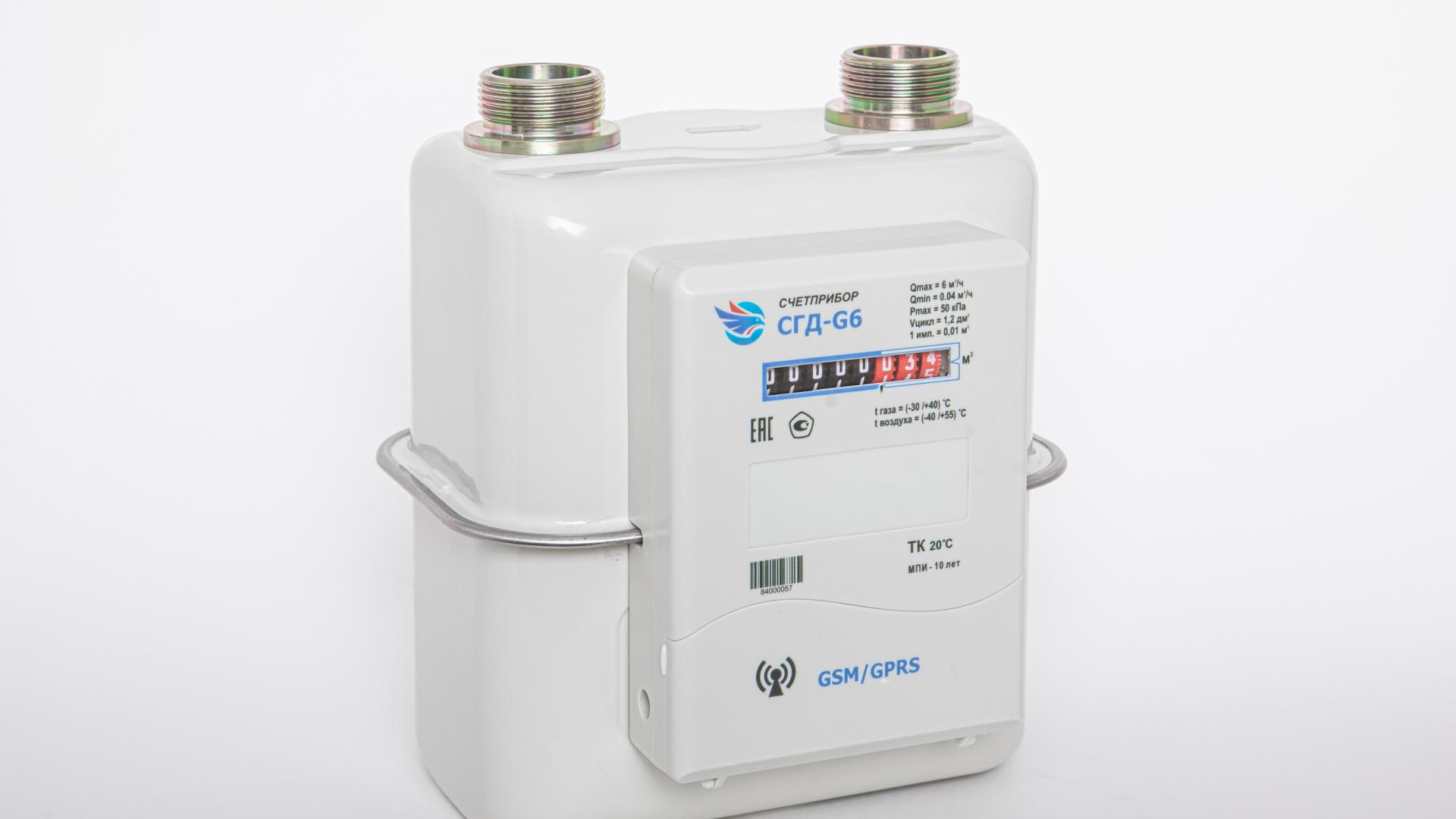

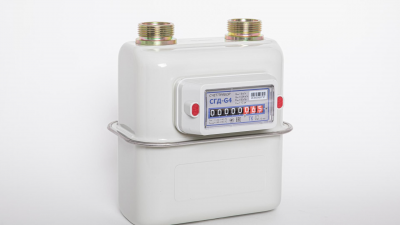

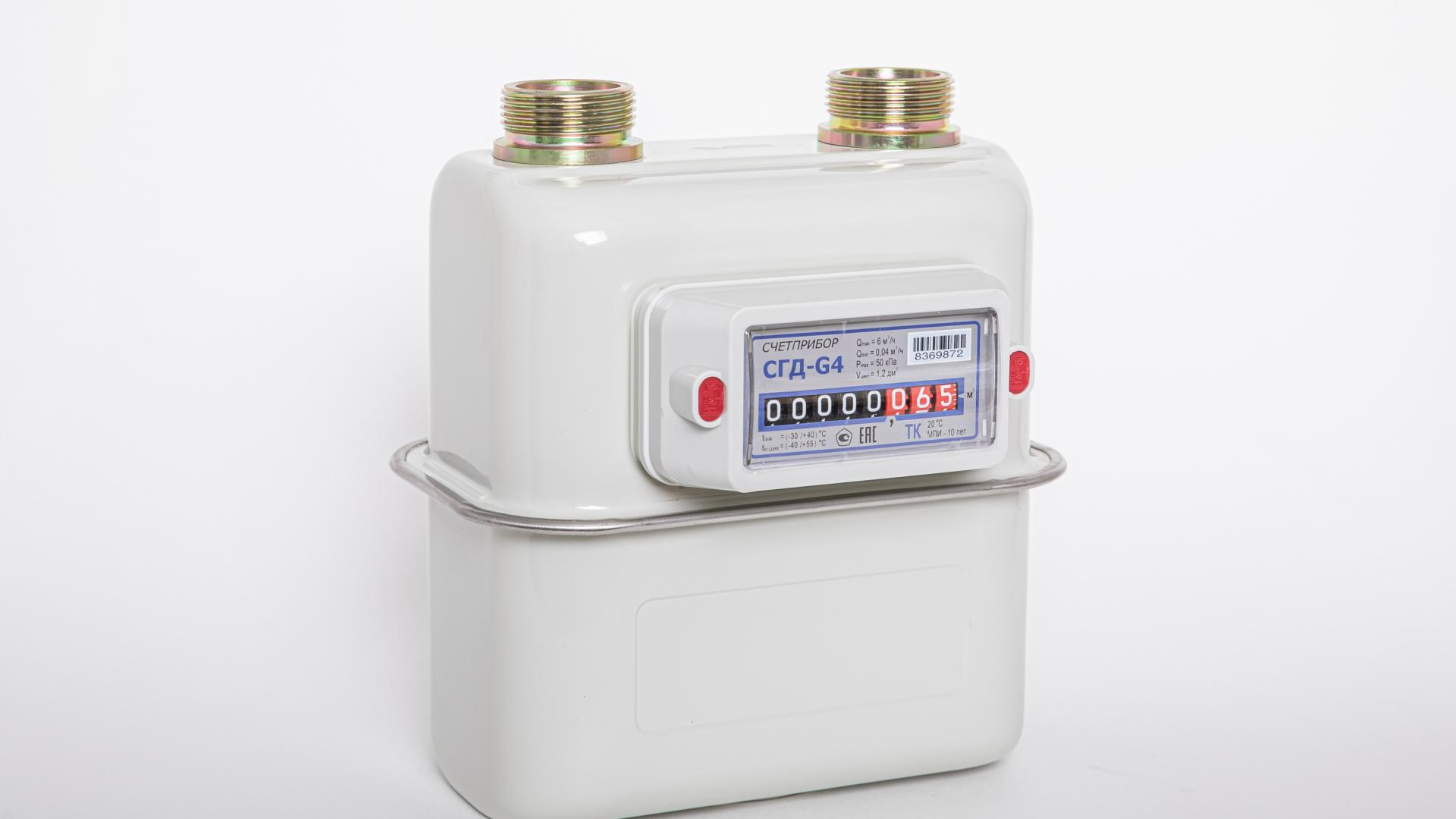

Счетчики газа объемные диафрагменные СГД
Для учета объема потребляемого газа
Description
Описание
Регистрационный № 70304-18 в Федеральном информационном фонде по обеспечению единства измерений.
Назначение: для учета объема потребляемого газа.
Измеряемая среда: природный газ, пары сжиженного газа.
Область применения: в квартирах и индивидуальных домах.
Принцип действия счетчиков основан на преобразовании перепада давления газа, проходящего через счетчик, в возвратно-поступательное движение диафрагм измерительного механизма, которое через рычажный механизм преобразуется во вращательное движение и через приводной вал передаётся на отсчетное устройство.
Типоразмер: из ряда G-1,6; G-2,5; G-4; G-6.
Основные характеристики
Циклический объем, дм3
- 0,7
- 1,2
- 1,2
Номинальный объемный расход Qном, м3/ч
- 1,6
- 2,5
- 4
Максимальный объемный расход Qmax, м3/ч
- 2,5
- 4,0
- 6
Минимальный объемный расход Qmin, м3/ч
- 0,016
- 0,025
- 0,040
Межцентровое расстояние между штуцерами (S), мм
- 110, 130
- 110, 130, 150
Присоединительная резьба входного и выходного штуцеров (F):
- по ГОСТ 6357-81, дюйм
- по ГОСТ 24705-2004, мм
- по ГОСТ 6357-81, дюйм
- по ГОСТ 24705-2004, мм
- ¾, 1, 1 ¼ М30х2, М36х2
- 1, 1 ¼ М30х2, М36х2
Масса, кг, не более
- 2
- 2.3
