ULTRAMAG

СЧЕТЧИКИ УЛЬТРАЗВУКОВЫЕ ДЛЯ ИЗМЕРЕНИЯ ОБЪЕМА ГАЗА
изображение_2022-07-27_161145548

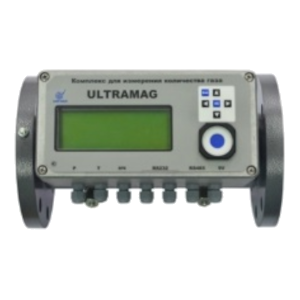

_2022-07-27_161200724

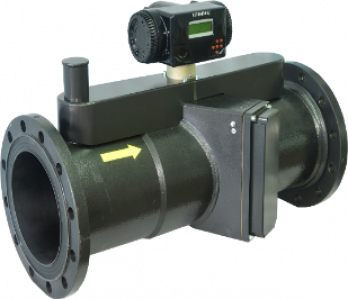

_2022-07-27_161237123

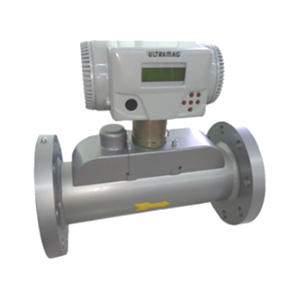

_2022-07-27_161221629
изображение_2022-07-27_161145548
Description

Назначение

Счетчики ультразвуковые для измерения количества газа предназначены для измерения рабочего объема природного газа по ГОСТ 5542 свободного нефтяного газа по ГОСТ Р 8.615, других газов.

Область применения: коммерческий и технологический учет газа на объектах коммунального хозяйства и промышленных предприятий, газораспределительных пунктах и котельных.

Основные характеристики

  • Относительная погрешность по измерению рабочего объема газа:
       - вариант 1
       -  ± 1,7% - в диапазоне расходов от Qmin. до 0,05 Qmax
       -  ± 0,75% - в диапазоне расходов от 0,05 Qmax. до Qmax
       - вариант 2
       -  ± 2% - в диапазоне расходов от Qmin. до 0,05 Qmax
       -  ± 1% - в диапазоне расходов от 0,05 Qmax. до Qmax
       - вариант 3
       -  ± 0,75% - в диапазоне расходов от 0,05 Qmax. до Qmax
  • Работа на давлении от 0 до 1,6МПа
  • Cпец.исполнение 0,1 МПа (в габаритах мембранных счетчиков G40-G100)
  • Диапазон температуры окружающей среды от -40°С до +60°С
  • Динамическим диапазоном измерения объема до 1:200 (400)
  • Маркировка взрывозащиты 1Ex ib IIВ T4 Gb Х
  • Степень защиты IP 66

Преимущества

  • Горизонтальная и вертикальная установка на трубопроводе. Отклонение от горизонтали и вертикали не влияет на метрологические характеристики
  • Местные сопротивления трубопроводов и запорной арматуры не влияют на погрешность измерения счетчика при наличии прямых участков 5DN/3DN
  • Для технологического учета счетчики могут использоваться с прямыми участками 2DN/2DN при условии соблюдения установленных правил монтажа с погрешностью в пределах ±5% (без оформления СИ)
  • Специальное исполнение на 0,1 МПа используется для коммерческого учета, но в силу конструктивных особенностей не требует длин прямых участков 0DN/0DN
  • Устойчив к резким перепадам давления в трубопроводе
  • Независимые архивы
  • Автономное питание
  • Межповерочный интервал 2 года
  • Низкочастотный выход. Интерфейс 4-20 мА по запросу
  • Дружественный интерфейс программного обеспечения
  • Доступная цена
