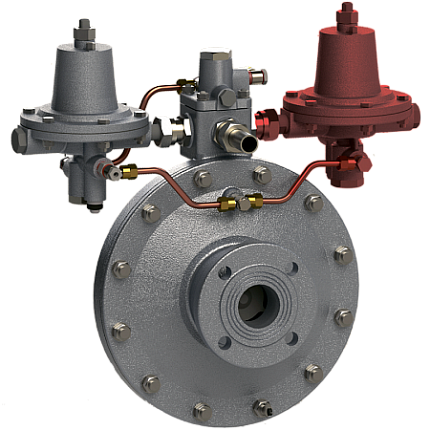

Ускоритель РДП
Description
Описание
Ускоритель РДП предназначен для ускорения срабатывания монитора при выходе из строя регулятора (в схеме регулятор-монитор).
Применение:
- Повышает динамические показатели регулятора;
- Уменьшает прирост выходного давления «в тупике»;
- Повышает безопасность газораспределительной системы в целом.
Преимущества
- Устройство не имеет аналогов на российском рынке
- Затвор регулятора с ускорителем закрывается быстрее и, соответственно, происходит меньший прирост давления на выходе при переходном процессе
- Установка ускорителя на регулятор осуществляется без дополнительных кронштейнов и не требует отдельной врезки в газопровод
- Ускоритель прост в настройке на рабочие параметры
Ускоритель может быть установлен и на основной регулятор с целью защиты потребителей от повышенного давления, которое может возникнуть в случае обмерзания или засорения клапана пилота или дросселя регулятора.
Ускорителем можно дооснастить уже существующие регуляторы, используя заглушенные отверстия в крестовине регулятора.
Ускоритель сбрасывает управляющее давление пилота из правой полости исполнительного механизма регулятора в импульсный канал, минуя дроссель регулятора. То есть, если при обычной работе регулятора давление сбрасывалось через отверстие с площадью поперечного сечения примерно 0,5 мм², то с ускорителем сброс управляющего давления происходит через отверстие с площадью 19,5 мм².
Данное условие способствует более быстрому закрытию регулятора и, как следствие, меньшему приросту давления на выходе (а в случае с монитором – более быстрому вступлению его в работу).
