РДП-50Н(В)
Предназначен для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа
Description
Описание

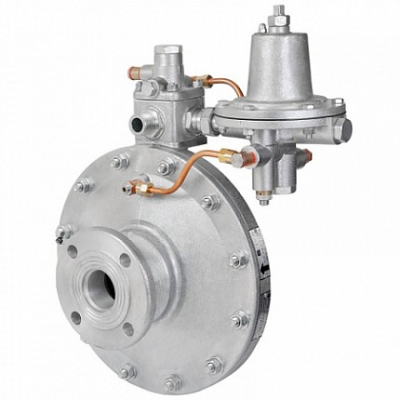

Регуляторы давления газа прямоточной конструкции РДП-50Н и РДП-50В
Предназначены для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа.
- Срок службы - 35 лет
- Гарантия - 3 года
- Межсервисный интервал - 7 лет
- Встроенный фильтр
- Победитель конкурса "100 лучших товаров России"
Регуляторы РДП выпускаются в двух исполнениях по давлению - с низким или высоким выходным давлением, в трех исполнениях по условному проходу – DN50, DN100, DN200 и в двух исполнениях по расположению пилота – правое или левое.
Правым исполнением Регулятора считается такое исполнение при котором пилот (регулирующий орган) расположен справа, если смотреть на входной фланец Регулятора по ходу газа. Расположение пилота слева считается левым исполнением Регулятора.
Регуляторы всех исполнений могут быть оснащены встроенным глушителем шума или комплектоваться внешним глушителем шума.
В комплект поставки регуляторов РДП-100 и РДП-200 входит катушка-вставка, позволяющая осуществлять демонтаж рабочего клапана регулятора без снятия прибора "с нитки", а также обеспечивать переход с Dn 200 на большие диаметры, до Dn 500.
Преимущества регуляторов РДП
|
ПРОИЗВОДСТВО |
ЭКСПЛУАТАЦИЯ |
|---|---|
|
Корпус из алюминиевого сплава |
Работа с любыми расходами газа Регулятор работает от сколь угодно малых до максимальных расходов газа. |
|
Мембранное полотно EFFBE |
Стабильность выходного давления |
|
Фитинги и дроссели Camozzi |
Высокая пропускная способность |
|
Высококачественная смазка |
Герметичность затворов |
| Контроль качества Перед отправкой заказчику каждый регулятор проверяется на работоспособность в условиях, имитирующих реальные режимы эксплуатации. |
Возможность использования в тупиковых сетях Низкий прирост давления газа при нулевом расходе. |

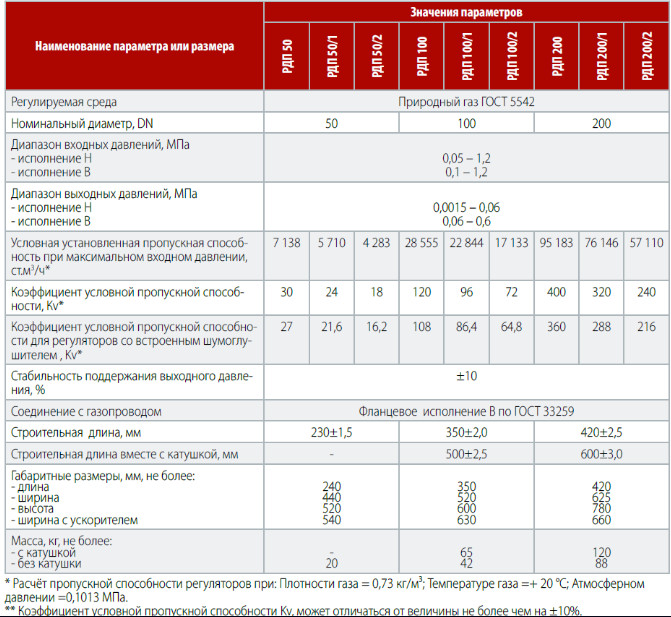

Технические характеристики
Принцип работы регулятора
Работа Регулятора осуществляется за счет энергии проходящей рабочей среды.
Входное давление поступает в Исполнительный механизм и на вход Стабилизатора. Выходное давление Стабилизатора подается на вход Пилота. У Регулятора РДП-В входное давление подается непосредственно на вход Пилота. При полностью свободной Пружине 13 пилота, Клапан 15 пилота находится в закрытом состоянии. Регулятор выключен.
Настройка Регулятора на заданное давление осуществляется вращением регулировочного Винта 16 пилота. Пилот открывается, управляющее давление поступает в правую полость мембранной камеры Исполнительного механизма.
При работе Регулятора давление перед Дросселем 14 сбросной линии, а, следовательно, и в правой полости мембранной камеры Исполнительного механизма всегда выше давления за Регулятором.
Разница давлений на мембране Исполнительного механизма создает аксиальное усилие. Затвор Регулятора открывается (Гильза 6 отходит от Клапана 9). В установившемся режиме движущиеся элементы Регулятора находятся в равновесном состоянии. Любое изменение входного давления или расхода газа вызывает изменение выходного давления и, следовательно, давления в левой полости мембранной камеры Исполнительного механизма, что приводит к перемещению Подвижной системы 5 в новое равновесное состояние, при котором выходное давление возвращается к заданной величине.
При нулевом расходе газа затворы Пилота и Исполнительного механизма герметично закрываются за счет повышения выходного давления. В случае прекращения подачи газа на вход Регулятора Гильза 6 под воздействием Пружины 10 поджимается к Клапану 9. Регулятор закрыт.
