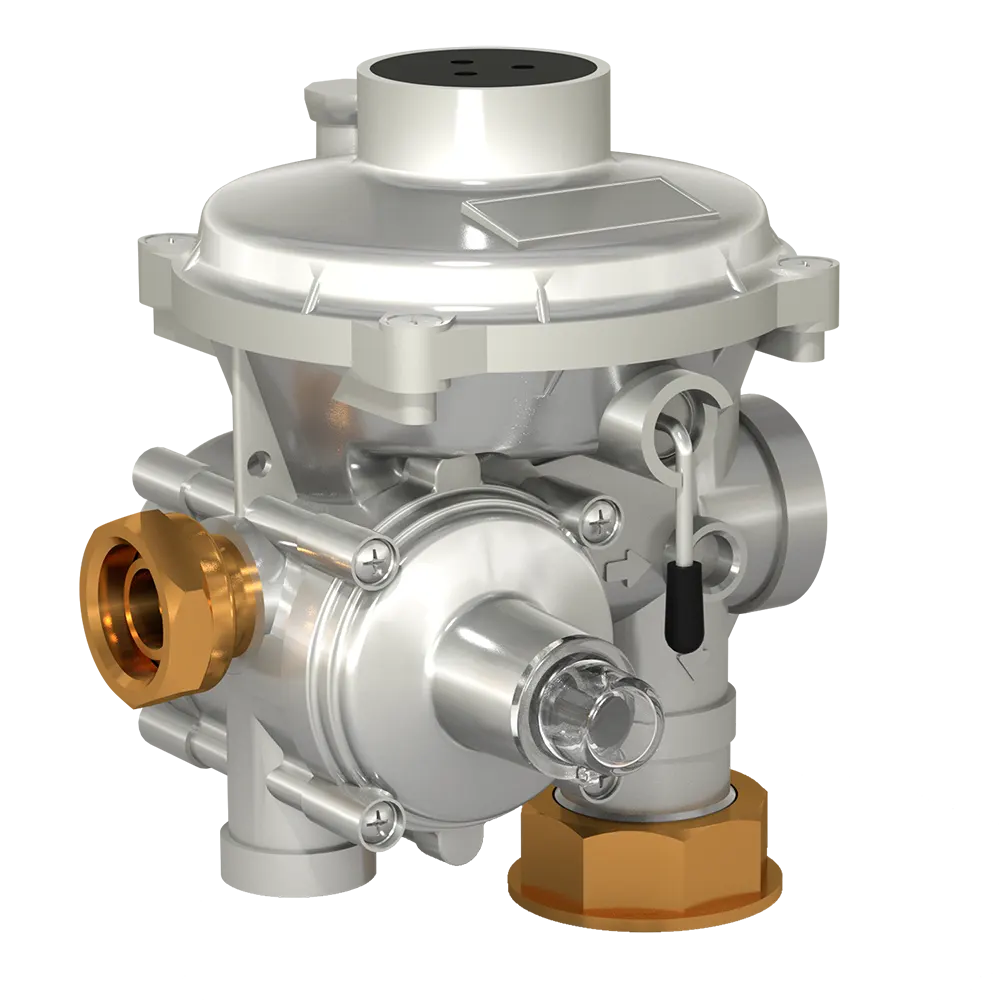

Регуляторы комбинированные бытовые с ПЗК и ПСК

Регуляторы-стабилизаторы давления комбинированные бытовые с ПЗК и ПСК
Description

Описание

Регулятор-стабилизатор давления комбинированный бытовой предназначен для поддержания величины (значения) давления углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов на выходе постоянным в заданных пределах независимо от входного и работающий без использования постороннего источника энергии.

В конструкцию регулятора давления входят предохранительно-сбросной и предохранительно-запорные клапаны, срабатывающие в случае возникновения аварийных ситуаций.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Дома коттеджного типа, малоквартирные дома, газорегуляторные бытовые шкафы, газовые регуляторные пункты и установки, газовые горелки, газовые приборы и приборы аналогичного назначения, где требуется поддержание стабильной величины давления (расхода) газа.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У2 (-40...+60 °C) установка в неотапливаемых помещениях, ящиках, шкафах или под навесом без прямого попадания осадков на регулятор.

РАБОЧЕЕ ДАВЛЕНИЕ:

  • 0,05…0,6 МПа (0,5…6 бар).

МАКСИМАЛЬНАЯ ПРОПУСКНАЯ СПОСОБНОСТЬ:

  • ..50 нм3/ч - в зависимости от исполнения регулятора.

ИСПОЛНЕНИЕ ПО ПРОПУСКНОЙ СПОСОБНОСТИ:

  • РС 6-КД - 6 нм3/ч;
  • РС 10-КД - 10 нм3/ч;
  • РС 25-КД - 25 нм3/ч;
  • РС 50-КД - 50 нм3/ч.

ПРЕДЕЛЫ НАСТРОЙКИ НОМИНАЛЬНЫХ ЗНАЧЕНИЙ ВЫХОДНОГО ДАВЛЕНИЯ:

  • 1,8...2,4 кПа, (заводская настройка: 2 кПа).

НАСТРОЙКА СРАБАТЫВАНИЯ ПРЕДОХРАНИТЕЛЬНО-СБРОСНОГО КЛАПАНА (ПСК):

  • 3,15...4,2 кПа, (заводская настройка - 3,5 кПа).

НАСТРОЙКА СРАБАТЫВАНИЯ ПРЕДОХРАНИТЕЛЬНО-ЗАПОРНОГО КЛАПАНА (ПЗК):

  • при повышении выходного давления: 3,6...4,8 кПа, (заводская настройка: 4,0 кПа);
  • при понижении выходного давления: 1,5 кПа.

ПОГРЕШНОСТЬ СРАБАТЫВАНИЯ ПЗК ОТ НОМИНАЛЬНОГО ЗНАЧЕНИЯ НАСТРОЙКИ:

  • ±10 %

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • Любое, за исключением, когда труба располагается ниже продольной оси регулятора.

СРЕДНИЙ СРОК СЛУЖБЫ СТАБИЛИЗАТОРА

  • Не менее 9 лет.
