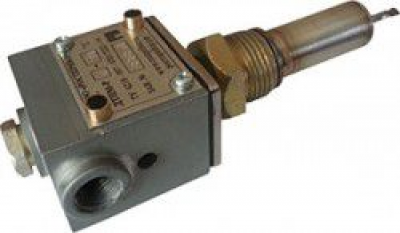

Преобразователь температуры ДТПМ

Прибор предназначен для пропорционального преобразования пневматического сигнала отклонения температуры контролируемой среды с последующей передачей информационного сигнала на усилитель — преобразователь или непосредственно в исполнительный механизм измерительной системы. Преобразователь температуры ДТПМ используется в системах измерения и регулирования температуры рабочей среды тепловозных двигателей.

Производятся согласно ТУ 4218-007-97817222-14.

Технические характеристики преобразователя температуры ДТПМ

• Вид климатического исполнения категории 2 по ГОСТ 15150.
• Прибор предназначен для работы при температуре от плюс 10 до плюс 75 °С для ДТПМ-1Р, ДТПМ-2Р, ДТПМ-3Р и от минус 60 до плюс 75 °С для ДТПМ-4Р, относительной влажности до 100% при температуре 35 °С, при вибрациях с частотой от 10 до 100 Гц при ускорении до 50 м/с2, при воздействии ударов с ускорением до 100 м/с2.
• Степень защиты корпуса преобразователей — IP00 по ГОСТ 14254.
• Контролируемые среды — интенсивно перемешиваемые пресная вода, масла и другие жидкости, не агрессивные к нержавеющим сталям.
• Приборы могут использоваться как для стационарного, так и для передвижного шахтного оборудования, а так же для других устройств в условиях, оговоренных техническими условиями.

В таблице представлены пределы уставок, зона пропорциональности, зона нечувствительности прибора:

• Основная погрешность настройки преобразователя на фиксированную температуру — ±1,5? С.
• Давление питания преобразователя – от 0,539 до 0,588 МПа (от 5,5 до 6,0 кгс/см2).
• Масса преобразователя — не более 0,8 кг.
• Средний срок службы — 10 лет.
• Средний ресурс — 40000 ч.
