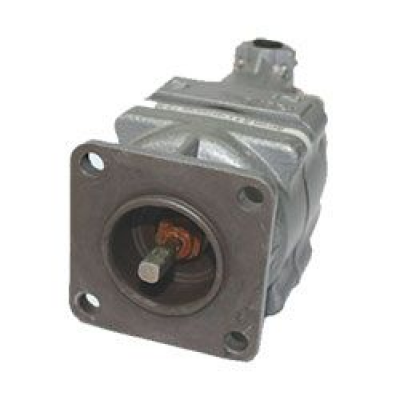

Датчики тахометра Д4, Д5

Датчики Д4, Д5 применяются в качестве измерительного элемента для магнитоиндукционных тахометров. Предназначаются для непрерывного, удаленного измерения частоты вращения вала двигателей транспортных средств и других промышленных установок.

Датчики тахометров Д4 и Д 5 это трехфазные генераторы переменного тока с магнитным ротором.

Датчики типа Д4 могут работать с одним измерителем. Датчики Д5 могут работать совместно с двумя измерителями.

Основные технические характеристики датчиков тахометра Д4 и Д5.

Датчики выдерживают вибрационные нагрузки:

• с ускорением 100 м/с2 ;
• частотой от 10 до 200 Гц.

Напряжение между каждыми двумя фазами датчика Д-4, нагруженного одним измерителем и датчика Д-5, на¬груженного двумя измерителями, при 3000 об/мин по шка¬ле измерителя 1:2 или 750 об/мин по шкале измерителя с коэффициентом 2:1 после работы в течение одной минуты, находится в пределах от 10,5 до 12,5 В.

Масса датчика Д4 или Д5 — 980 грамм.

Габаритные и установочные размеры датчиков Д4 и Д5
