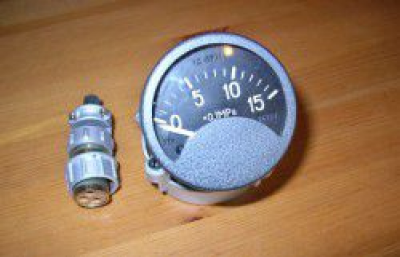

Указатель давления УД801/1
Данный указатель давления осуществляет функцию дистанционного контроля избыточного давления, которое производит масло в системе двигателей внутреннего сгорания
Description
Данный указатель давления осуществляет функцию дистанционного контроля избыточного давления, которое производит масло в системе двигателей внутреннего сгорания.
Представляет собой комплектующее изделие для индикаторов давления, работает только вместе с приемником давления.
Основные технические характеристики указателя УД801/1
| Конечное значение диапазона измерений МПа (кгс/см2) | Диапазон измерений МПа (кгс/см2) | Предел допускаемого значения основной погрешности | ||
|---|---|---|---|---|
| в % от конечного значения диапазона измерений | Ом | |||
| 0,1 (1) | 0-0,02 | (0-0,2) | ± 2 | ± 3,6 |
| 0,02-0,06 | (0,2-0,6) | ±1,5 | ± 2,1 | |
| 0,06-0,1 | (0,6-1) | ± 2 | ± 3,6 | |
| 0,3 (3) | 0-0,026 | (0-0,6) | ± 2 | ± 3,6 |
| 0,06-0,24 | (0,6-2,4) | ±1,5 | ± 2,1 | |
| 0,24-0,3 | (2,4-3) | ± 2 | ± 3,6 | |
| 0,6 (6) | 0-0,01 | (0-1) | ± 2 | ± 3,6 |
| 0,1-0,5 | (1-5) | ±1,5 | ± 2,1 | |
| 0,5-0,6 | (5-6) | ± 2 | ± 3,6 | |
| 1,5 (15) | 0-0,02 | (0-12) | ± 2 | ± 3,6 |
| 0,2-1,2 | (2-12) | ±1,5 | ± 2,1 | |
| 1,2-1,5 | (12-15) | ± 2 | ± 3,6 | |
| 8 (80) | 0-1 | (0-10) | ± 2 | ± 3,6 |
| 1-6,5 | (10-65) | ±1,5 | ± 2,1 | |
| 6,5-8 | (65-80) | ± 2 | ± 3,6 | |
| 2,4 (24) | 0-0,6 | (0-106) | ± 2 | ± 3,6 |
| 0,6-1,8 | (6-18) | ±1,5 | ± 2,1 | |
| 1,8-2,4 | (18-24) | ± 2 | ± 3,6 | |
- Напряжение питания, В — 27 ±2,7
- Габаритные размеры, мм — 60х74,5
- Масса, кг — 0,22.
