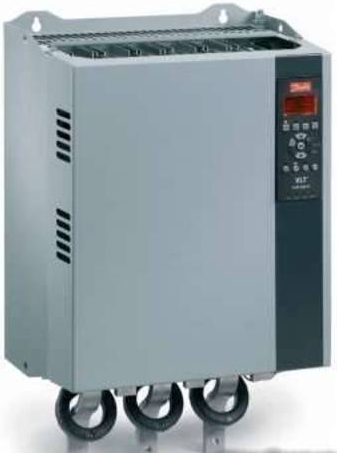

УПП VLT MCD 500
Представляют собой полноценное решение для пуска двигателей
Description
Устройства плавного пуска VLT MCD 500 предназначены для плавного пуска и торможения мешалок, центробежных насосов, вентиляторов, ленточных конвейеров и камнедробилок. А также для других применений с асинхронными электродвигателями.
Данная серия позволяет использовать полную мощность двигателей без риска повреждения по причине перегрузки. Это возможно благодаря имеющейся тепловой модели второго порядка.
Помимо стандартной функции плавного торможения, имеется функция плавного останова с линейным снижением напряжения.
Среди других функций устройств плавного пуска (УПП) следует отметить:
- торможение постоянным током;
- мониторинг работы;
- измерение рабочих параметров;
- возможность работы на малых скоростях;
- работа в аварийном режиме.
После аварийных ситуаций оборудование восстанавливается автоматически.
Для оборудования этой серии предусмотрено несколько защит:
- тепловая;
- от опрокидывания фазы и перекоса фаз;
- от затянувшегося пуска;
- от мгновенной перегрузки;
- от минимального тока.
УПП имеют опции таких сетевых интерфейсов, как Modbus RTU, Profibus и Devicenet.
Адаптивное управление разгоном позволяет выбрать оптимальный профиль разгона и останова для каждого применения.
В устройствах предусмотрены регулируемые шины. Они обеспечивают верхний и нижний ввод кабеля. Это позволяет сэкономить место и сократить расходы на проводку.
Основные характеристики
| • Напряжение от 200 до 690 В AC | |
| • Мощность от 11 до 850 кВт (1,2 МВт при подключении по схеме в «треугольник») | |
| • Время разгона: 1-30 с., время торможения: 0-100 с | |
| • Многочисленные функции защиты двигателя: тепловая, от затянувшегося пуска, от опрокидывания фазы, от перекоса фаз, от минимального тока, от мгновенной перегрузки | |
| • Встроенная панель местного управления с дисплеем | |
| • Архив аварийных сообщений (отказов) | |
| • Торможение постоянным током, противовключением | |
| • Опции сетевых интерфейсов: Modbus RTU, Profibus, Devicenet, USB, Modbus TCP, Profinet, Ethernet IP | |
| • Опции: панель дистанционного управления, включение внутри треугольника |
Типоразмеры
| Мощность (кВт) | Номинальный ток (А) | Размеры (мм) ВхШхГ |
|---|---|---|
| 11 | 21 | 295х150х183 |
| 18,5 | 37 | |
| 22 | 43 | |
| 25 | 53 | |
| 30 | 68 | |
| 37 | 84 | |
| 45 | 89 | |
| 55 | 105 | |
| 55 | 131 | 438х275х250 |
| 75 | 141 | |
| 90 110 |
195 215 |
|
| 132 | 245 | 460х390х279 |
| 185 | 360 | 689х430х302 |
| 200 | 380 | |
| 220 | 428 | |
| 315 | 595 | |
| 335 | 619 | |
| 445 500 | 790 927 | |
| 650 | 1200 | 856х585х364 |
| 750 | 1410 | |
| 850 | 1600 |
