VLT AutomationDrive FC 302/FC 301

Презназначены для промышленной автоматизации

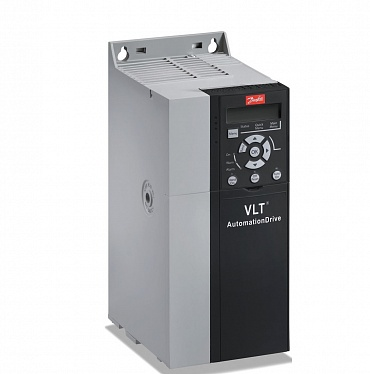

изображение_2022-07-01_172924253
Description

VLT AutomationDrive FC301 - преобразователь частоты для промышленной автоматизации - Базовая версия преобразователя частоты

VLT AutomationDrive FC302 - преобразователь частоты для промышленной автоматизации - Расширенная версия частотного преобразователя для сложных задач

Основные характеристики

Выходные данные (U, V, W) 0.25 - 37 кВт (200 - 240 В)
0.37 - 800 кВт (380 - 500 В)
0.75 - 75 кВт (525 – 600 В)
37 кВт – 1.2 МВт (525 – 690 В)
Частота питающей сети 50/60 Гц
Коэффициент мощности около 1 (более 0,98)
Частота коммутаций цепей питания L1, L2, L3 1-2 раза в минуту

Технические характеристики

VLT AutomationDrive FC301

VLT AutomationDrive FC302

Базовая версия преобразователя частоты

Расширенная версия частотного преобразователя для сложных задач

3 х 200-240 В: 0,25 - 45 кВт, IP 20/21/55/66

3 х 380-480 В: 0,37 - 90 кВт, IP 20/21/55/66

3 х 200-240 В: 0,25 - 45 кВт, IP 20/21/55/66

3 х 380-480 В: 0,37 - 90 кВт, IP 20/21/55/66

3 х 380-480 В: 110 - 1000 кВт, IP 00/21/54

3 х 525-690 В: 11 - 90 кВт, IP 20/21/55/66

3 х 525-690 В: 110 - 1400 кВт, IP 00/21/54

Выходные данные (U, V, W)

  • 0.25 - 37 кВт (200 - 240 В)
  • 0.37 - 800 кВт (380 - 500 В)
  • 0.75 - 75 кВт (525 - 600 В)
  • 37 кВт – 1.2 МВт (525 – 690 В)

Опции панели управления

Графическая или числовая панель местного управления LCP, комплект для удаленного монтажа.

Прикладные опции

Плата подключения внешнего источника питания +24 В (MCB-107).

Прочие опции

Набор IP21/NEMA1, адаптер Profibus с разъемом Sub-D, развязывающая плата для сетевых кабелей, кабель USB для подключения к ПК.

Опции ввода-вывода

Дополнительные универсальные вводы-выводы (MCB 101), плата для подключения энкодера (MCB 102), плата для подключения резольвера (MCB 103), дополнительные реле (MCB 105), плата интерфейса Safe PLC I/O (MCB 108), плата подключения термистора PTC (MCB 112)

Аналоговые входы (AI)

  • Общее число 2
  • Режим Ток или напряжение
  • Уровень напряжения 0 – 10 В (масштабир.)
  • Уровень тока 0/4 – 20 мА (масштабир.)

Опции управления движением

Программируемый контроллер управления движением (MCO 305), контроллер синхронизации (MCO 350), контроллер позиционирования (MCO 351), контроллер намотки (MCO 352)

Прикладные опции

Плата подключения внешнего источника питания +24 В (MCB-107)

Фильтры

  • Фильтр гармоник (AHF 005/010),
  • синусоидальный фильтр (MCC 101),
  • фильтр dU/dt (MCC 102).

Тормозные резисторы

Тормозные резисторы и арматура крепления
