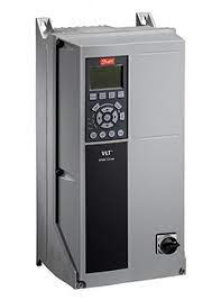

VLT HVAC Drive FC 102

со встроенным фильтром гармоник на звене постоянного тока применяются в автоматизированных системах управления центробежными насосами и вентиляторами
изображение_2022-07-01_160412270
Description

Частота сети

50/60 Гц

Максимальная кратковременная асимметрия фаз

3% от номинального напряжения

Управление

Векторное или скалярное

Технические характеристики

Выходные данные (U, V, W)

  • Выходное напряжение 0-100% напряжения питания
  • Коммутация на выходе Без ограничений
  • Выходная частота 0-1000 Гц
  • Время изменения скорости 1-3600 с

Опции панели управления

Панель местного управления LCP – графическая или числовая, комплект для удаленного монтажа

Прикладные опции

Плата подключения внешнего источника питания +24 В (MCB-107)

Опции последовательной связи

PROFIBUS (MCA-101), плата DeviceNet (MCA-104), плата BACnet (MCA-109), платаLonWorks (MCA-108)

Опции ввода-вывода

Дополнительные универсальные вводы-выводы (MCB 101), дополнительные реле (MCB 105), дополнительные аналоговые вводы-выводы и питающий элемент для часов (MCB-109).

Цифровые входы

Количество входов: 4
Тип логики: PNP или NPN
Уровень напряжения: 0–24В

Прикладные опции

Плата подключения внешнего источника
питания +24 В (MCB-107)

Фильтры

Фильтр гармоник (AHF 005/010),
синусоидальный фильтр (MCC 101),
фильтр dU/dt (MCC 102).

Прочие опции

  • Набор IP21/NEMA1, адаптер
  • Profibus с разъемом Sub-D,
  • развязывающая плата
  • для сетевых кабелей, кабель USB для подключения к ПК.

Частотные преобразователи VLT HVAC Drive со встроенным фильтром гармоник на звене постоянного тока применяются в автоматизированных системах управления центробежными насосами и вентиляторами в сферах:

  • вентиляции;
  • кондиционирования;
  • отопления.

Преобразователи частоты VLT HVAC Drive выполняют следующие функции:

  • оптимизируют энергопотребление;
  • обеспечивают четыре набора параметров для работы каждого двигателя;
  • выполняют автоматический перезапуск оборудования при кратковременном отсутствии питания.

Данные преобразователи частоты оснащены функциями защиты от «сухого» хода, контроля обрыва ремня. Есть и множество других опций безопасности, таких, как «пожарный» режим для вентиляторов и «спящий» режим для насосов, функция обнаружения утечек и прочих повреждений системы (в подобных случаях срабатывает аварийный сигнал и выполняется автоматическое отключение насоса). Покрытие плат особым защитным материалом — компаундом — дает возможность использовать устройства в агрессивных средах, в том числе с повышенной влажностью.

Данные устройства, выпускаемые и реализуемые компанией «Данфосс», характеризуются также:

  • компактностью;
  • удобством управления при помощи русифицированной панели;
  • наличием встроенного USB-порта для подключения к компьютеру и программирования.

Наличие в данных преобразователях частоты функции автоконтроля резонанса обеспечивает сокращение срока ввода оборудования в эксплуатацию, при этом срок эксплуатации и стабильность работы системы существенно продлевается, а расходы на ее эксплуатацию также снижаются.

  • 3 х 200-240 В: 0,25 - 45 кВт, IP 20/21/55/66
  • 3 х 380-480 В: 0,37 - 90 кВт, IP 20/21/55/66
  • 3 х 380-480 В: 110 - 1000 кВт, IP 00/21/54
  • 3 х 525-690 В: 11 - 90 кВт, IP 20/21/55/66
  • 3 х 525-690 В: 110 - 1400 кВт, IP 00/21/54
