VLT Lift Drive LD 302
Предназначен для условий работы с лифтовым оборудованием
Description

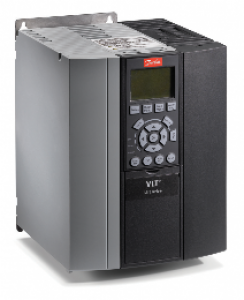

Преобразователь частоты VLT Lift Drive LD 302 имеет специализированный лифтовой контроллер, программное обеспечение которого обеспечивает высочайший уровень комфорта движения.
Точность останова на этажах легко настраивается.
Алгоритм запатентованного программного обеспечения вычисляет оптимальную дистанцию замедления.
Гибкость и широкий спектр возможностей делают VLT Lift Drive привлекательным предложением на рынке лифтовой техники.
Основные характеристики
| • Возможность подключения асинхронных и синхронных электродвигателей | |
| • Оптимальный алгоритм управления механическим тормозом | |
| • Пользовательский интерфейс на русском языке |
Характеристики
Преобразователь частоты VLT Lift Drive реализован на той же технологической платформе, что и преобразователь частоты VLT Automation Drive, и адаптирован для условий работы с лифтовым оборудованием, обеспечивая надежность, простую настройку и высокий уровень комфорта движения кабины лифта. Специализированное программное обеспечение обеспечивает максимальное упрощение процесса программирования преобразователя частоты посредством графической панели управления или программного пакета VLT Set-up Software MCT10.
S-образные кривые обеспечивают плавное перемещение. Включение режима позиционирования может быть инициировано сигналом датчиков крайних этажей. VLT Lift Drive подводит кабину в точку точной остановки, вычисляя оптимальный путь торможения, даже на коротких дистанциях.
Функция остановки «Safe Stop» преобразователя частоты VLT® Lift Drive имеет тот же стандарт безопасности, что и вариант с двумя контакторами, обычно используемый в эксплуатации лифтов. Эта запатентованная функция открывает ряд преимуществ – особенно для лифтов, которые не имеют машинного помещения.
| Функции | Преимущества |
|---|---|
| Запатентованная технология безопасной остановки | Нет необходимости в использовании контакторов электродвигателя, уменьшение необходимого для монтажа пространства и акустического шума, сокращение расходов, прямое подключение к электродвигателю |
| Доступны в IP 20/21* и IP 55 исполнении | Монтаж снаружи или внутри шкафа управления лифтом |
| Запатентованное решение для использования снаружи шкафа управления | Один размер габаритов шкафа управления лифтом, снижение производственных расходов |
| Комплексное управление всей лифтовой системой | Высочайший комфорт при перемещении, снижение количества элементов лифтовой системы, снижение объема технического обслуживания, упрощение ввода в эксплуатацию |
| Лифтовое меню | Простой ввод в эксплуатацию на «лифтовом языке» |
| Специальное программное обеспечение для лифтов с вычислителем профиля скорости, системой позиционирования и индивидуальной оптимизацией отдельных участков кривой перемещения | Плавное и комфортабельное движение кабины лифта |
| Высокая частота коммутации – до 16 кГц | Снижение акустического шума двигателя |
| Компактные размеры со встроенными дросселем звена постоянного тока и фильтром радиопомех | Простая установка |
| Сервисное обслуживание по всему миру | Минимальное время реакции, надежные сервисные партнеры |
| Технология «Plug-and play (Подключи и работай)» | Упрощение модернизации и замены лифта |
| Отмеченная наградами панель управления | Удобство в использовании |
| Интуитивно понятный интерфейс VLT® | Экономия времени |
| Программное обеспечение лифта, загружаемое на заводе-изготовителе с соответствующими значениями по умолчанию для нужд конкретного покупателя | Простая настройка |
| Большая база данных по электродвигателям лифтовых лебедок уже загружена в преобразователь частоты | Простая настройка |
| Съемные разъемы для внешних подключения | Удобство монтажа |
| Выбор языка при программировании | Удобство в использовании |
| Интеллектуальные системы предупреждения | Сигнализация перед управляемой остановкой |
| Интеллектуальная защита от перегрева | Эффективное охлаждение преобразователя частоты |
* IP 20 до мощности 7,5 кВт
Специализированные силовые компоненты
Преобразователь частоты VLT® Lift Drive LD 302 разработан с целью обеспечения полного выходного тока с частотой коммутации 16 кГц без снижения номинальных значений и ограничения срока службы.
Отмеченный наградами пользовательский интерфейс
Настраиваемый дружественный интерфейс поддерживает более 50 языков, включая русский. Преобразователь частоты VLT® Lift Drive является последователем преобразователя VLT® Automation Drive, который получил премию Frost & Sullivan за инновации и премию iF Design Award за удобство пользовательского интерфейса.
Технические характеристики
Настраиваемый дружественный интерфейс поддерживает более 50 языков, включая русский. Преобразователь частоты VLT® Lift Drive является последователем преобразователя VLT® Automation Drive, который получил премию Frost & Sullivan за инновации и премию iF Design Award за удобство пользовательского интерфейса.
Быстрое подключение панели управления
| Питающая сеть (L1, L2, L3) | Выход ПЧ (U, V, W) | ||
|---|---|---|---|
| Напряжение питания | 380–400 В ±10 % | Выходное напряжение | 0–100 % от напряжения питания |
| Частота питающей сети | 50 Гц | Выходная частота | 0–300 Гц (режим Flux) |
| Коэффициент активной мощности (λ) | 0,92 при номинальной нагрузке | Число коммутаций на выходе | неограниченно |
| Коэффициент реактивной мощности (cosφ) | >0,98 | Время разгона/замедления | 0,01–3600 с |
| Частота коммутаций цепей питания L1, L2, L3 | максимум 2 раза в минуту | ||
| Цифровые входы | 14 (18)* | Цифровые выходы | 10 (6)* |
| Логика | PNP или NPN | Уровень напряжения на цифровом/частотном выходе | 0 – 24 В |
| Уровень напряжения | 0–24 В постоянного тока | Аналоговый выход | 1 |
| Аналоговые входы | 2 | Диапазон по току | 0/4–20 мА |
| Уровень по напряжению | от -10 до +10 В (масштабируемый) | Релейные выходы | 2 (~240 В, 2 А макс, =60 В, 1 А макс) |
| Уровень по току | от 0/4 до 20 мА (масштабируемый) | Характеристики управления | |
| Входы энкодера/резольвера | 2 | Время замера контура обратной связи с ПИД-регулятором положения | 1 мс |
| Поддерживаемые типы энкодера/резольвера | Непосредственно: Инкрементальный 5V TTL (RS422) С опциональной платой MCB 102: Инкрементальный 1Vpp SinCos, Абсолютный ENDAT, Hiperface |
Точность позиционирования и синхронизации при постоянстве выходных параметров | ±1 приращение |
| Напряжение питания энкодера | Профиль нагрузки и срок службы | ||
| Максимальная нагрузка 24 / 8 / 5 В | 250 / 250 / 400 мА | Режим работы ПВ | 40 % |
| Характеристики окружающей среды | Срок службы при максимальной частоте коммутации | 5 лет / 2,1 млн. циклов работы | |
| Диапазон рабочей температуры | от 0 до 45 oС | Акустические характеристики | |
| Степень защиты корпуса (IP) | IP 20/21**, IP 55 | Акустический шум | 55 дБ |
| Максимальная длина кабеля до электродвигателя | 10 м (экранированный/армированный) / 50 м с допустимым ухудшением номинальных значений параметров частоты коммутации*** | Максимальная частота коммутации | 16 кГц |
| Фильтр радиопомех | Встроенный фильтр в звене постоянного тока дополнительно к RFI фильтру | ||
| Электромагнитная совместимость лифта поEN120015 | Доступны дополнительные линейные реакторы | ||
* Четыре цифровых входа могут быть запрограммированы в качестве цифровых выходов и наоборот.
** IP 20 для мощности до 7,5 кВт
*** Частота коммутации уменьшается до 12 кГц для мощности ПЧ до 22 кВт и до 10 кГц для мощности ПЧ свыше 22 кВт
Габаритные размеры [мм]
| A2 | A3 | A5 | B1 | B2 | C1 | C2 | |
|---|---|---|---|---|---|---|---|
| Высота (H) | 268/374* | 420 | 480 | 650 | 680 | 770 | |
| Ширина (W) | 130 | 170 | 242 | 242 | 308 | 370 | |
| Длина (D) | 207/222** | 195 | 260 | 310 | 335 | ||
Примечание. Данные габаритные размеры учитывают установленный контроллер MCO-361.
* С монтажной панелью
** С энкодером ENDAT или Hiperface (если опциональная плата MCB 102 используется для подключения энкодера SinCos)
