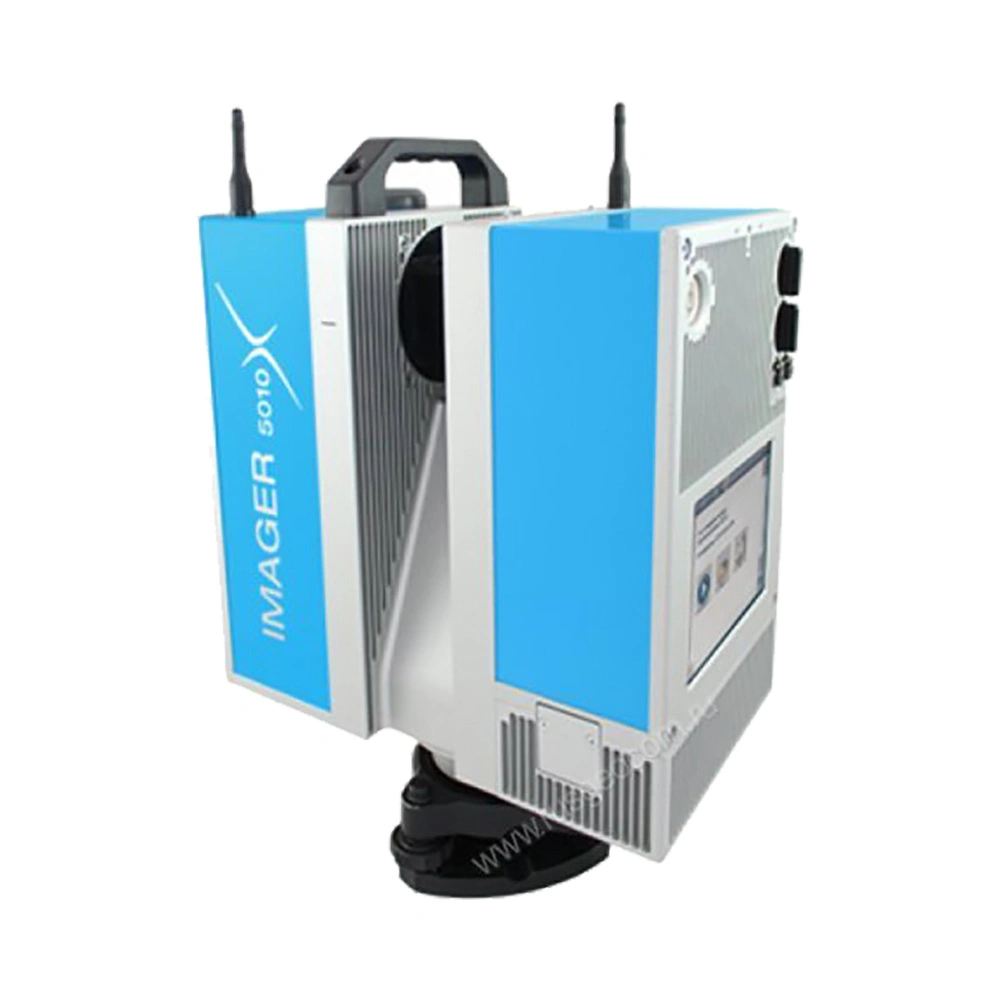

Z+F IMAGER® 5010X
ЛАЗЕРНЫЙ СКАНЕР
Description
Описание
Z+F IMAGER® 5010X поставляется с уникальной навигационной системой, которая работает как вне помещений, так и внутри них. Это помогает предварительно вычислить текущую позицию и ориентирование сканера, что помогает в дальнейшем найти верное решение при регистрации данных. Сканер также отслеживает свое перемещение между точками съемки, что дает уточнение позиции сканера для целей регистрации. Все это стало возможным за счет внедрения в сканер новых сенсоров - барометра, компаса, гироскопа, датчика ускорений и одночастотного GPS-приемника.
С новым программным обеспечением Z+F LaserControl® Scout можно выполнить регистрацию данных прямо на объекте, при этом программа сама укажет на возможные ошибки при сканировании и регистрации.

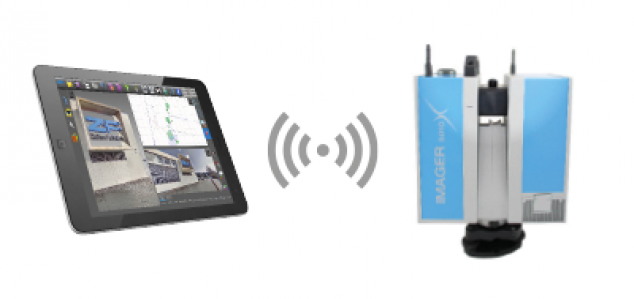

Значительно улучшены скорость и дальность работы WiFi. Используя стандарт 802.11n и две антенны, увеличивает дальность работы и позволяет легко загружать данные в планшетный компьютер Scout.
Функция динамического компенсатора позволяет откорректировать каждое измерение, сделанное сканером, что значительно повышает их надежность.
Технические характеристики
| Тип сканера | Лазерный сканер |
|---|---|
| Класс лазера | 1 |
| Дальность | 187 м (расстояние разрешения неоднозначности) 0,3 м минимум |
| Точность угловая | 0.007° |
| Точность определения положения точки | < 1 мм |
| Размер лазерного пятна | 3,5 мм (на расстоянии 0.1 м) |
| Скорость сканирования | 1,016 млн. точек в секунду |
| Разрешение | 0,1 мм |
| Размеры | 170 x 286 x 395 мм |
| Масса | 9,8 кг |
| Рабочая температура | -10° C ... +45° C |
| Температура хранения | -20° C ... +50° C |
| Защищенность | IP53 |
| Влажность | неконденсируемая |
| Потребляемая мощность | В среднем < 65 Ватт |
| Размеры батареи | 170 x 88 x 61 мм |
| Масса батареи | 1,2 кг |
| Время работы без подзарядки | > 2.5 часов (внутренняя батарея) |
| Хранение данных | Встроенная флеш-карта на 64 Гб, 2 х внешних разъема дл накопителей 32 Гб |
| Размеры адаптера питания (ширина х глубина х высота) | 35 x 67 x 167 мм |
| Вес адаптера питания | 0,54 кг |
| Вертикальная система вращения | Полностью закрытое зеркало вращения |
| Горизонтальная система вращения | Сканер вращается вокруг вертикальной оси |
| Вертикальное поле зрения | 320° |
| Горизонтальное поле зрения | 360° |
| Вертикальное разрешение | 0.0004° |
| Горизонтальное разрешение | 0.0002° |
| Скорость сканирования | до 50 об/сек (3000 об/мин) |
| Двухосевой компенсатор | разрешение: 0,001° диапазон измерения: ±0.5° точность: < 0.007° выбор между вкл. и откл. Состоянием |
| Лазерный отвес | класс лазера 2 точность отвеса 0,5 мм /1м диаметр лазерного пятна < 1,5 мм на 1,5 м |
| Экран нивелирования | Функция электронного уровня во встроенном ПО и в Laser Control |
| Передача данных | Ethernet или USB 2.0 |
| Встроенная панель управления | Операции с сенсорным экраном, цветной дисплей отображает результаты сканирования и фотографии с функциями измерения и навигации |
| Интерфейсы | 2 x USB, LEMO 9-pin и LEMO 7-pin для подключения M-Cam и внешних сенсоров, таких, как GPS, одометры |
| Условия освещения | Работает в любых условиях – от яркого света до полной темноты |
| Точность измерения расстояния, СКО | Отражение 14% | Отражение 37% | Отражение 80% |
|---|---|---|---|
| Точность измерения расстояния на 10 м | 0,5 мм | 0,4 мм | 0,3 мм |
| Точность измерения расстояния на 25 м | 1,0 мм | 0,6 мм | 0,5 мм |
| Точность измерения расстояния на 50 м | 2,7 мм | 1,2 мм | 0,8 мм |
| Точность измерения расстояния на 100 м | 10,0 мм | 3,8 мм | 2,0 мм |
| Угловое разрешение | Продолжительность скана | ||||
|---|---|---|---|---|---|
| Пикселей/360° гориз./вертик. |
Низкое качество | Нормальное качество | Высокое качество | Премиальное качество | |
| "Обзорное" | 1 250 | 0:13 мин | 0:26 мин | 0:52 мин | 1:44 мин |
| "Низкое" | 2 500 | 0:26 мин | 0:52 мин | 1:44 мин | 3:24 мин |
| "Среднее" | 5 000 | 0:52 мин | 1:44 мин | 3:22 мин | 6:44 мин |
| "Высокое" | 10 000 | 1:44 мин | 3:22 мин | 6:44 мин | 13:28 мин |
| "Супервысокое" | 20 000 | 3:28 мин | 6:44 мин | 13:28 мин | 26:56 мин |
| "Ультравысокое" | 40 000 | 6:56 мин | 13:28 мин | 26:5 мин | 53:20 мин |
| "Экстремально высокое" | 100 000 | - | 1:21 ч | 2:42 ч | 3:24 ч |
