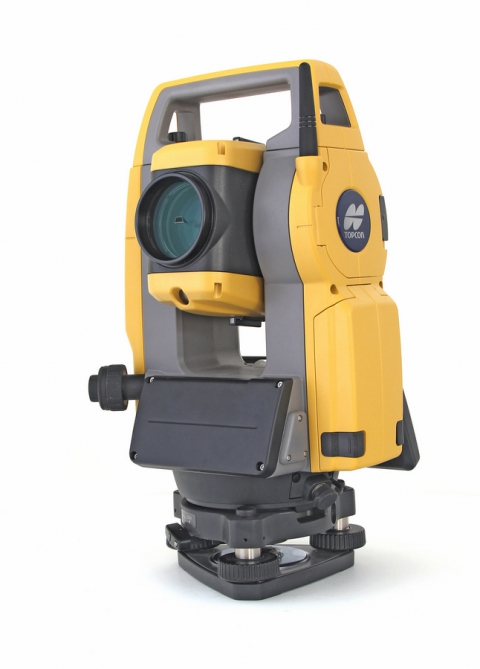

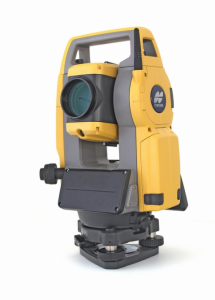

TOPCON OS-205L
ИНЖЕНЕРНЫЙ ТАХЕОМЕТР
Description
Назначение
Тахеометр Topcon OS-205L - компактный прибор для быстрого и точного проведения съемки, разбивки, выноса точек и других инженерно-строительных изысканий. Эта модель отлично проявит себя в таких приложениях, как:
- полевые геодезические работы;
- топографические измерения;
- исполнительная съемка;
- гражданское строительство и проектирование;
- дорожные работы;
- коммунальное хозяйство;
- маркшейдерские замеры и др.
Особенности

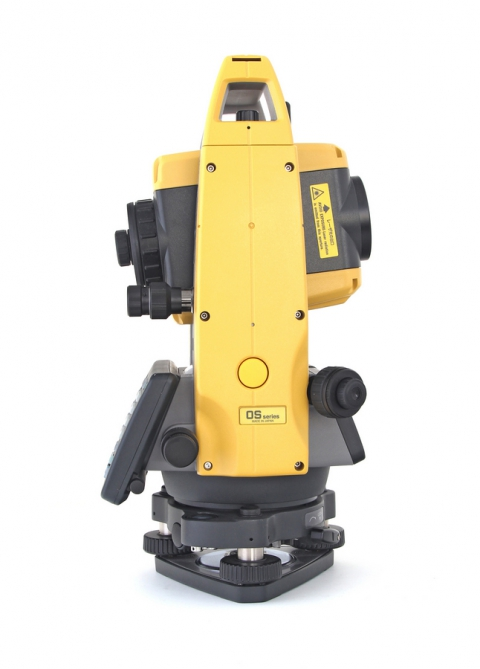

В основе электронного тахеометра лежат двухосевой компенсатор, обеспечивающий стабильность результатов, и электронный дальномер с диапазоном безотражательных измерений до 1000 м. Также поддерживаются отражатели и пленочные марки. Кнопка съемки расположена сбоку, благодаря чему во время запуска замера не происходит смещения прибора. Наводящие винты с закрепительным механизмом также способствуют повышению достоверности данных.
Удобная работа на призму. Topcon OS-205L оборудован Bluetooth-модулем с технологией Longlink для связи с полевым контроллером на расстоянии до 300 м. Также предусмотрен лазерный целеуказатель, сообщающий специалисту с вехой и отражателем, где расположена линия визирования.
Комфортная съемка при слабом освещении. Подсветка клавиатуры и сетки нитей особенно актуальная при плохой погоде или в сумерки. Для изысканий в шахта и других плохо освещенных местах служит яркий лазерный целеуказатель.

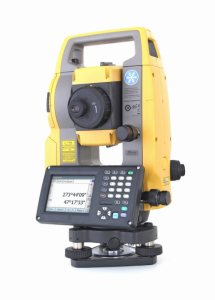

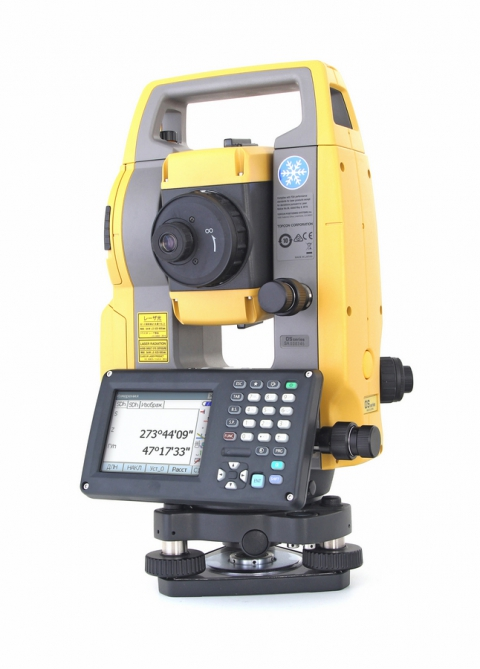

Наглядность данных. Цветной тачскрин и простое в освоении ПО Magnet Field позволяют проводить съемку быстрее. На экране тахеометра можно выполнить все необходимые вычисления и дополнить их комментариями, описывающими ход работ или текущее состояние объекта. Модель работает под управлением ОС Windows, благодаря чему специалист может легко дополнить возможности полевого ПО путем установки дополнительных приложений.
Технические характеристики
| Точность измерения углов | 5” |
|---|---|
| Дальность измерения расстояний | |
| без отражателя | 0.3 - 1000 м |
| на одну призму | 1.3 - 6000 м |
| на отражающую пленку | 1.3 - 500 м |
| Точность измерения расстояний | |
| без отражателя | ± (2 + 2x10-6 х D) |
| на призму | ± (1.5 + 2x10-6 х D) |
| на отражающую пленку | ± (2 + 2x10-6 х D) |
| Интервал измерения расстояний | |
| точный режим | 0.9 с |
| быстрый режим | 0.7 с |
| режим слежения | 0.4 с |
| Центрирование | |
| тип центрира | оптический (лазерный опционально) |
| точность | < 0.5 мм |
| створоуказатель | есть (зелёный / красный), три уровня яркости, видимость до 150 м |
| целеуказатель | есть |
| Компенсатор | |
| тип | двухосевой |
| диапазон работы | ±6’ |
| Зрительная труба | |
| увеличение | 30х |
| подсветка сетки нитей | есть |
| min расстояние фокусировки | нет данных |
| Питание | |
| время работы без подзарядки батареи | до 20 ч (при +20ºС (углы и расстояния)) |
| время зарядки | около 8 ч |
| Управление | |
| клавиатура | есть (29 клавиш с подсветкой на панели управления + клавиша на боковой панели) |
| дисплей | с одной стороны прибора, 3,5 дюйма, цветной TFT QVGA, сенсорный ввод (Дополнительный дисплей при КП опционально) |
| Интерфейсы | |
| внешний накопитель | USB флэш диски (до 32 ГБ) |
| bluetooth | есть (радиус действия до 300 м) |
| коммуникационные порты | RS232C / USB 2.0 Host (Тип А) / USB тип miniB |
| Прочие характеристики | |
| Память | 1GB флеш-память |
| Наводящие винты | односкоростные с закрепительными механизмами |
| Влагопылезащита | IP65 |
| Масса | 5.7 кг |
| Рабочая температура | –35°C до + 50°C |
| Программное обеспечение | MAGNET Field операции с файлами и проектами (создание, настройки, преобразования, импорт и экспорт в различные форматы) создание элементов (точка, группы точек, слои, площади, плоскости, поверхности, линейные объекты, трассы) координатная геометрия (ОГЗ, точка в направлении, научный калькулятор, создание кривых, вычисление площади, вычисление углов, вычисление пересечений, вычисления элементов с заданным смещением, преобразования точек, уравнивание хода, объем по ЦМР, горизонтали, создание плана) интерактивная карта (создание и редактирование элементов на карте, вынос элементов с карты, операции со слоями) установка станции (Обратная засечка 2D и 3D, ориентирование на известной станции, определение отметки станции, задание станции относительно известной линии, сдвиг станции) топосъемка (отображение измерений на интерактивной настраиваемой карте) разбивка (точек, линий, кривых, трасс, откосов, вынос относительно ЦМР) встроенная справочная система (с привязкой к пунктам меню) Basic режим простые измерения с сохранением данных; обратная засечка; определение координат; вынос точек; измерения со смещением; высота недоступного объекта; определение недоступного расстояния; вычисление площади |
| Формат данных | SOKKIA SDR33, TOPCON (в т.ч. gts6 / gts7), AutoCAD (dxf / dwg), ESRI Shape, TDS, LandXML, MOSS GENIO, CSV, Microstation, KML, KMZ, PDF |
| Габариты | нет данных |
| Страна изготовления | Япония |
| Гарантийный срок | 5 лет |
