RIDGID SR-20 SEEKTECH

Описание

Трассоискатель Ridgid SR-20 SeekTech - самая передовая и высокотехнологичная модель трассоискателя на сегодняшний день.

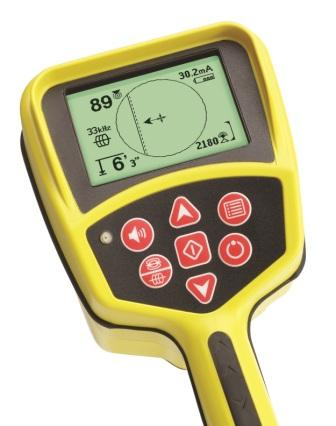

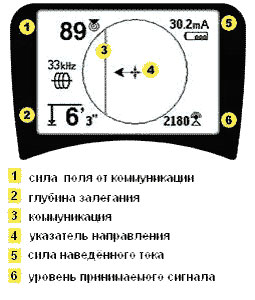

Он обладает уникальным методом кругового наведения на протяжённый объект, расположенный под землёй. Данная технология позволяет отображать на экране прибора не простые стрелки–указатели, а наглядную схему расположения коммуникаций и называется «система картографического отображения». Благодаря этой технологии больше не нужно ходить зигзагами по исследуемой территории. Теперь оператору нужно только нажать на кнопку питания и выбрать тип нужной коммуникации, а прибор сам её найдёт, изобразив на дисплее, независимо от ориентации пользователя относительно подземной трассы.

Измерение глубины залегания, бесконтактное определение значения наведённого тока и силы электромагнитного поля, идущего от коммуникации, усиление и ослабление силы принимаемого сигнала проводятся автоматически и отображаются на дисплее в режиме реального времени, избавляя пользователя от лишних манипуляций с прибором. Такой подход к трассопоиску позволяет работать даже неопытному пользователю без предварительного обучения.

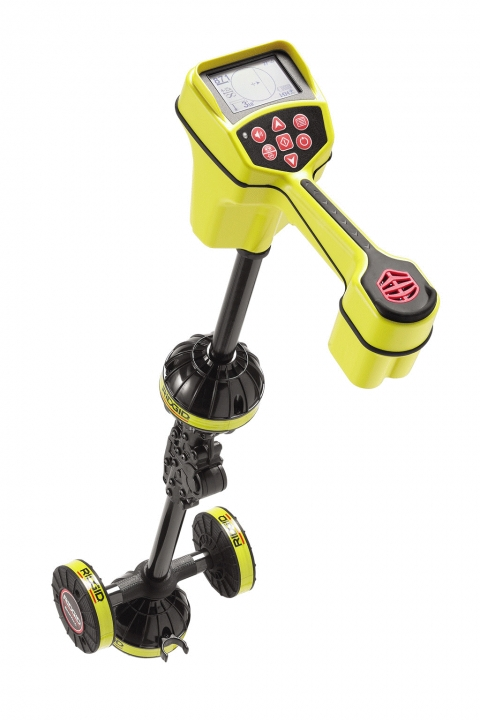

Прибор оснащен восьмью поисковыми антеннами. Применение не стандартных прямых, а специальных сферических антенн, позволило создателям SR-20 реализовать передовую технологию и вывести поиск подземных коммуникаций на новый уровень.

Профессиональная модель трассопоискового приёмника SR-20 обладает возможностью поиска в пассивном режиме всех основных металлических коммуникаций, по которым уже проходит электромагнитный сигнал: силовой кабель, трубопровод с катодной защитой, телефонный кабель. При использовании специального широкополосного режима на дисплее отображается несколько лежащих рядом коммуникаций одновременно, при этом существует возможность определения типа этой коммуникации. В случае, когда исследуемая коммуникация пересекается с другой, на дисплее отображается место их пересечения.

Поиск коммуникаций, на которых нет электромагнитного поля (обесточенные кабели, трубопроводы, канализации и т.п.), осуществляется с использованием специальных устройств – генераторов. Мощный 10 ваттный генератор ST 510 при прямом подсоединение к коммуникации позволяет пользователю удаляться от места подключения на дистанции до 2х км. В ситуациях, когда важна большая дальность трассировки и искомые коммуникации лежат на глубинах не более 2 м, а возможности подсоединиться к ним напрямую нет, то подать сигнал в коммуникацию с поверхности земли можно, используя генератор ST-33Q.

Программное обеспечение приемника SR-20 и генератора ST-33Q позволяет настраиваться на любые поисковые частоты в интервале от 1 Гц до 33 КГц без дополнительного перепрошивания.

Для обследования неметаллических коммуникаций, в которых есть ток воды и к которым есть непосредственный доступ, применяются водонепроницаемые плавающие зонды-передатчики. Зонд помещается внутрь коммуникации и под действием тока воды движется по ней. Его перемещение отслеживается с поверхности земли с помощью трассопоискового приемника SR-20.

Трассоискатель имеет возможность работы с системами видеодиагностики внутреннего состояния коммуникаций SeeSnake.

Особенности

• новая передовая технология представления поисковой информации
• яркий, легко запоминающийся и оригинальный дизайн
• корпус приёмника сделан из крепкого легковесного пластика – при длительной работе руки не устают
• компактность – для удобной транспортировки антенна приёмника легко складывается
• самое большое количество поисковых антенн, дающих точное местоположение всех коммуникаций вблизи прибора
• самый простой и быстрый поиск
• одновременное использование всех поисковых режимов
• большой выбор поисковых частот генератора
• одновременное отображение на дисплее нескольких коммуникаций, отображение пересекающихся коммуникаций
• графическое наведение на коммуникацию
• возможность задания своих поисковых частот без дополнительного перепрограммирования
• возможность раздельного поиска газопровода и силового кабеля
• поиск телефонного кабеля без использования генератора
• цифровое измерение глубины залегания коммуникаций
• четыре активные частоты генератора, наличие низкой частоты для насыщенных коммуникациями районов
• три пассивные частоты поиска
• отображение на дисплее в реальном времени значений глубины и силы наведённого тока
• отображение на дисплее в условных единицах силы электромагнитного поля от проводника для более простого поиска
• отображение на дисплее угла, на который необходимо повернуть прибор, чтобы попасть точно на коммуникацию
• два типа генераторов, дающих большую протяженность поиска в различных условиях
• возможность поиска неметаллических коммуникаций по сигналу от зондов систем видеодиагностики и миниатюрных сигнальных датчиков
• возможность подачи сигнала в силовой кабель без его отключения с помощью индукционных клещей

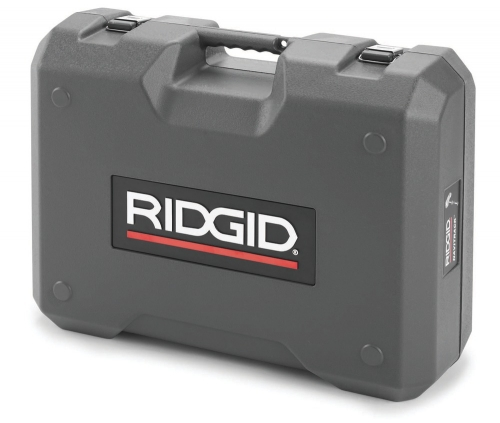

Стандартный комплект: трассопоисковый приемник, кейс для транспортировки приемника, инструкция.

Внимание! Трассопоисковые приборы обнаруживают только металлические коммуникации.

! Прибор не внесен в ГРСИ и не поверяется.

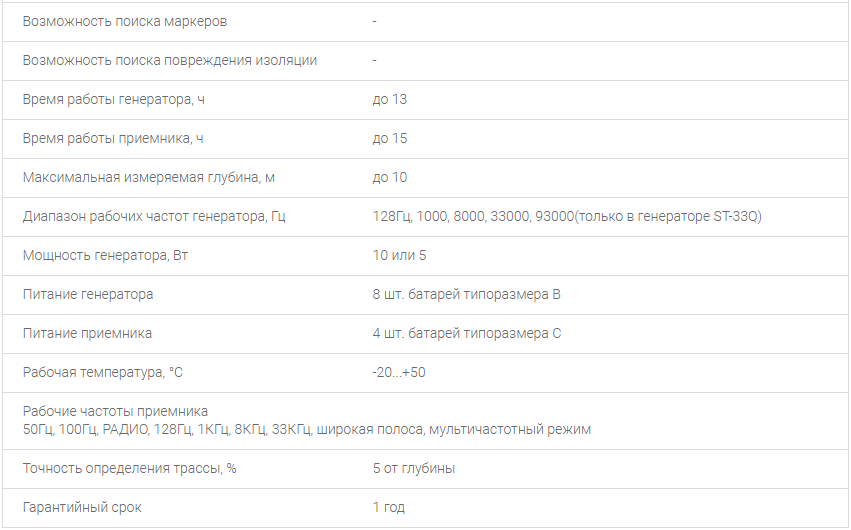

Технические характеристики
