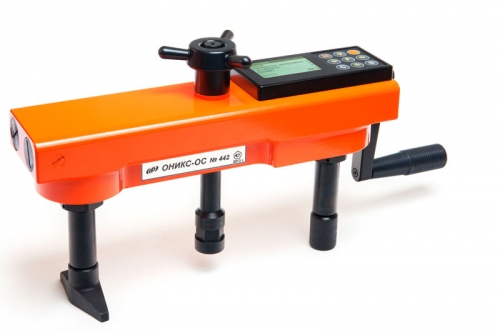

ЭЛЕКТРОННЫЙ ИЗМЕРИТЕЛЬ ПРОЧНОСТИ БЕТОНА ОНИКС-ОС

Описание

Прибор ОНИКС-1.ОС (ОНИКС-ОС) предназначен для определения прочности бетона и его класса методом отрыва со скалыванием по ГОСТ 22690 на объектах строительства, при обследовании зданий, сооружений и конструкций

Прибор используют для определения и уточнения градуировочных характеристик ультразвуковых и ударно-импульсных приборов в соответствии с ГОСТ 17624 Приложения Б, В и ГОСТ 22690 Приложения Е, Ж

Принцип работы прибора заключается в измерении усилия вырыва анкера из бетона. В процессе нагружения пресса усилие растет до экстремального значения и после вырыва фрагмента бетона падает до нуля. Электронный блок автоматически отслеживает процесс нагружения и запоминает экстремальные точки этого процесса, в том числе при проскальзывании анкера в шпуре. Преобразование усилия вырыва в прочность тяжёлого или лёгкого бетонов производится прибором по заложенным в его память формулам.

Отличительной особенностью прибора являются устройство для измерения величины проскальзывания анкера и электронный силоизмеритель, обеспечивающий индикацию текущего значения приложенной нагрузки с фиксацией максимального значения, а также индикацию скорости нагружения в процессе испытаний.

С целью повышения точности и удобства эксплуатации в приборе предусмотрена возможность установки следующих параметров: вида бетона (тяжелый/легкий), вида твердения (нормальное/ТВО), предполагаемой прочности бетона (50МПа / 50МПа), типоразмера анкера. Выбор параметров осуществляется с клавиатуры прибора, при этом обеспечивается выбор коэффициентов для автоматического вычисления прочности бетона по результатам нагружения (вырыва фрагмента бетона). Так же есть возможность введения своих градуировок.

Особенности

• В ОНИКС-1.ОС впервые применены инновационные технические решения, исключающие проскальзывание анкера и стабилизирующие конус вырыва, существенно улучшающие метрологические и эксплуатационные характеристики (патент)
• Создана эргономичная, компактная и лёгкая конструкция с двумя силовыми гидроцилиндрами-опорами, с самоустановкой оси вырыва и винтовым соединением анкера с тягой, упрощающая установку на объект во время испытаний без перекосов, регулировок и проскальзываний, а также исключающая падение прибора (патент)
• Удобный штурвал для быстрого создания предварительного натяжения анкера (с усилием до 5 кН) при установке прибора на объект контроля
• Безопасная и простая установка прибора на объект контроля, особенно на вертикальных поверхностях, удобное горизонтальное расположение рукояти гидропривода
• Функция сигнализации превышения рабочего хода, позволяющая продлить безопасную эксплуатацию прибора
• Большой запас прочности конструкции: конструктивные элементы прибора выполнены из высокопрочных и легких материалов, минимизирующих его габариты и вес
• Приборы имеют встроенные электронику с цветным TFT дисплеем и литиевый аккумулятор большой ёмкости
• Выпускаются два варианта исполнения прибора с диапазонами нагрузок до 50 и 100 кН
• Для работы с высокопрочными бетонами существенно доработана конструкция прибора: использовано запатентованное решение с двумя приводными гидроцилиндрами, редуктором и двумя силовыми опорными цилиндрами, создающими диапазон нагрузок до 100 кН
• Возможна комплектация приборов специализированными расточными устройствами двух видов (для формирования кольцевой проточки в шпуре, обеспечивающей надежную фиксацию анкера):
•    – ручным механическим с твердосплавным режущим элементом
•    – с высокооборотным электроприводом и алмазным режущим элементом
• Новая усиленная конструкция анкеров из высокопрочной булатной стали с многократно увеличенным эксплуатационным ресурсом

Функциональные возможности

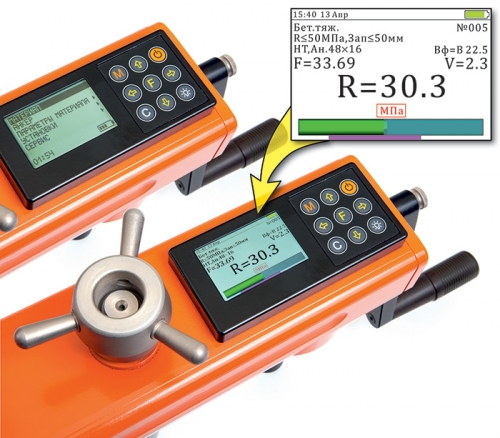

• Контроль скорости нагружения и её индикация на графическом дисплее с подсветкой
• Автоматическая фиксация усилия вырыва анкера
• Вычисление прочности бетона с учетом его вида, способа твердения, типоразмера анкера, статистическая обработка результатов испытаний
• Установка градуировочных характеристик для испытания новых материалов
• Архивация 800 протоколов испытаний с датой и временем измерений
• Программируемое автоматическое отключение прибора при перерывах в работе
• Русский и английский язык меню и текстовых сообщений
• Разъем USB для работы с компьютером и заряда аккумулятора
• Специализированная сервисная компьютерная программа

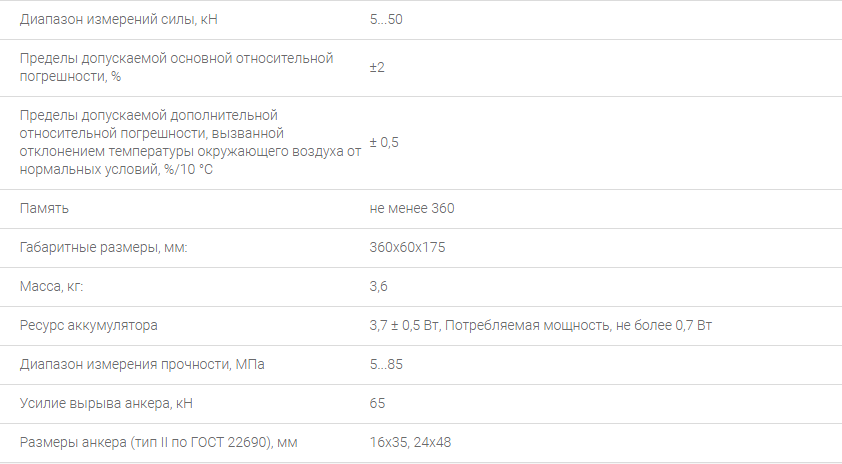

Технические характеристики
