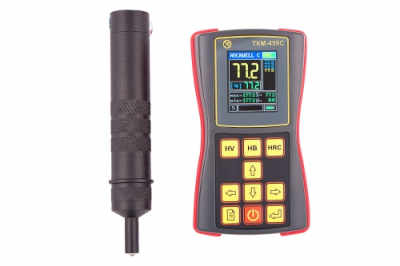

ПОРТАТИВНЫЙ УЛЬТРАЗВУКОВОЙ ТВЕРДОМЕР МЕТАЛЛА ТКМ-459С

Description

Описание

Портативный ультразвуковой твердомер ТКМ-459С предназначен для оперативного контроля твердости металлов и различных металлических изделий небольшого размера или тонкостенных, различных объектов сложной формы, а так же поверхностных упрочненных слоев (цементация, азотирование и др.), гальванических покрытий (хром) и наплавок.

Твердомер имеет прорезиненный корпус, выполненный из ударопрочного пластика, а так же имеет пылевлагозащиту, что позволяет использовать его в различных условиях эксплуатации.

Прибор оснащен цветным графическим дисплеем, обеспечивающим удобство считывания показаний в условиях недостаточного освещения. Имеет уникальную систему статистической обработки, позволяющей проводить анализ результатов измерений непосредственно на дисплее твердомера. Помимо наличия стандартных шкал твердости (HB, HRC, HV, HRA, HRB, HSD), предусмотрена возможность создания пользователем собственных шкал.

Особенности

Обеспечение стабильных показаний вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
Сверхмалая площадь зоны контроля.
Малое влияние отклонения датчика от нормали к контролируемой поверхности на показания твердомера.
Отсутствие влияния пространственного положения датчика на результат измерений.
Возможность проведения контроля в пазах и глухих отверстиях (от 5 мм) не обеспечиваемого другими приборами.
Обеспечение контроля изделий сложного профиля и тонкостенных изделий.
Отсутствие заметного глазом отпечатка на "зеркальных" поверхностях.
Малое влияние толщины и массы изделия на результаты измерений.
Малая чувствительность к кривизне поверхности изделия.

Технические характеристики

Диапазон измерений (стандартное исполнение)
по Роквеллу:	20 - 70 HRC
по Бринеллю:	90- 460 HB
по Виккерсу:	230 - 940 HV
Погрешность измерений (стандартное исполнение, определяемая по мерам твердости 2-го разряда)
по Роквеллу:	2 HRC
по Бринеллю:
в диапазоне 90 - 180 HB	10 HB
в диапазоне 180 - 250 HB	15 HB
в диапазоне 180 - 250 HB	20 HB
по Виккерсу:
в диапазоне 240 - 500 HV	15 HV
в диапазоне 500 - 800 HV	20 HV
в диапазоне 800 - 940 HV	20 HV
Диаметр площадки для установки датчика:
на плоскости	1 мм
в пазу (глухом отверстии)	5 мм

Требования к контролируемому изделию

Шероховатость контролируемой поверхности обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений) - 1,6 Ra
К образцу контроля массой более 1 килограмма, толщиной более 2 мм дополнительных требований нет.
Изделия массой менее 1 килограмма необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты.
Изделия толщиной менее 2 мм. необходимо зафиксировать ("притереть") на опорной плите с помощью фиксирующей пасты.
