ТВЕРДОМЕР EQUOTIP 550 UCI

Описание

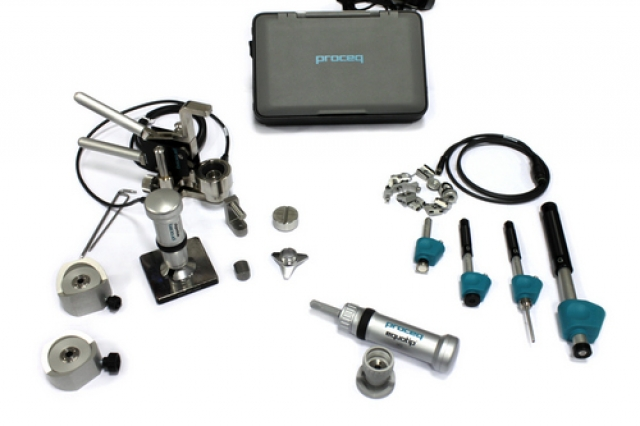

Твердомер Equotip 550 является универсальным портативным решением для измерения твердости. Многофункциональный прибор Equotip 550 делает возможным применение трех методов измерений (Leeb, Portable Rockwell, UCI), что обеспечивается  подключением различных типов датчиков к одному устройству. Исчезает необходимость приобретения нескольких приборов в будущем.

Универсальный твердомер Equotip 550 UCI предназначен для измерения твёрдости материалов с мелкозернистой структурой любой формы и для термически обработанных поверхностей.

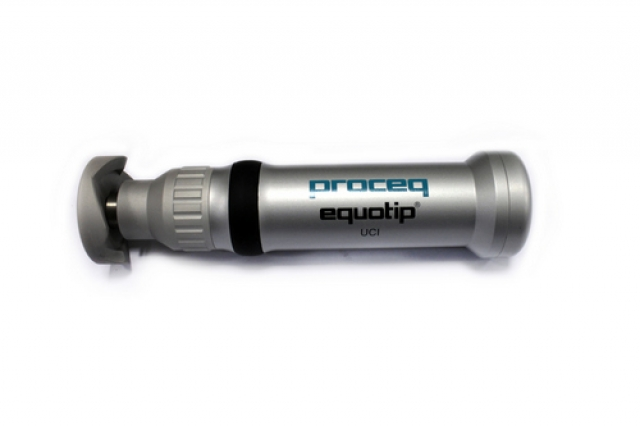

Метод UCI (метод ультразвукового контактного импеданса) использует ту же алмазную пирамиду, что и традиционный твердомер по Виккерсу. Однако в отличие от измерения по Виккерсу визуальной оценки отпечатка не требуется, что позволяет производить измерения быстро и мобильно. Метод ультразвукового контактного импеданса построен на контроле колебаний стержня, на котором закреплен индентор. Нагрузка при измерении передается пружиной и находится в диапазоне от 1 до 5 кгс (HV1 – HV5). Когда алмаз внедряется в объект, частота колебаний стержня изменяется в соответствии с площадью контакта между алмазным индентором и объектом контроля. Электронный блок фиксирует изменение частоты, преобразовывает ее в показатель твердости, который оперативно отображается на экране.

Твердомер прекрасно подходит в случаях, когда доступ ограничен, например, на сварных швах, в зоне термического влияния или при сложной структуре поверхности. Измерения при помощи UCI выполняются легко и быстро, а инновация мирового уровня — регулировка нагрузки измерения от HV1 до HV5 (выбирается в меню настроек) — позволяет использовать всего один датчик UCI для широкого диапазона задач.

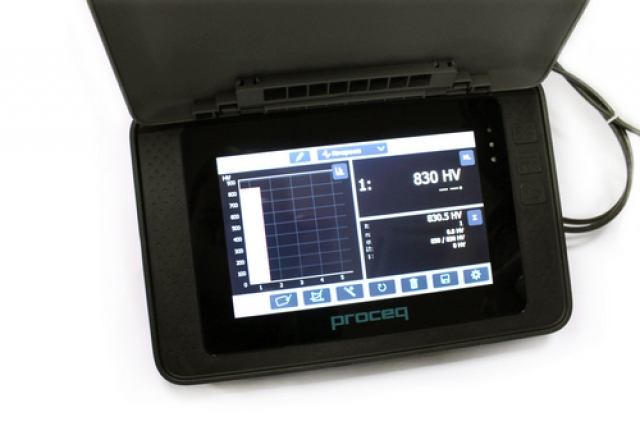

Двухпроцессорный электронный блок  имеет эргономичный дизайн и амортизирующий прорезиненный корпус, разъемы и схемы защищены от пыли и скачков напряжения. Прочный сенсорный экран  прибора  с защитой от царапин выполнен по технологии  Gorilla® Glass. Программное обеспечение  с расширенными возможностями и аналитическими функциями такими как мастер настройки, отчеты, составление схемы распределения твердости по поверхности и многие другие делает его использование еще более удобным и рентабельным, чем когда-либо раньше.

Особенности

• Настраиваемая нагрузка для измерения. Позволяет изменять  нагрузки при измерении от HV1 до HV5. Благодаря этому  не требуется приобретать пять разных датчиков UCI.
• Уникальные функции программного обеспечения. Дополнительные функции, например, просмотр профиля или специальные настройки для различных сфер промышленности, обеспечивают комфортный процесс измерения.
• Быстрые и достоверные измерения. Подсказки пользователю обеспечивают быстрое и простое получение надежных и точных показаний твердости.
• Широкий охват шкал твердости. Измерения по шкале HV с интегрированным автоматическим преобразованием в значения по шкалам HB, HRA, HRB, HRC, и по многим другим используемым шкалам в соответствии с ASTM E140 и ISO 18265.

Дополнительные принадлежности

Опорное кольцо увеличивает воспроизводимость измерений. Оно может использоваться для плоских или изогнутых поверхностей. Для изогнутых поверхностей есть два разных отверстия, одно для диаметров от 5 до 25 мм, другое для больших диаметров – от 20 до 70 мм, которые  позволяют проводить тестирование образцов с различной геометрией.

Меры твердости Equotip поставляются в 3 диапазонах значений твердости, давая пользователям возможность сравнить показания своих  приборов с подлинным значением твердости, указанным на мере твердости.

Области применения

• Лёгкие объекты
• Объекту с ограниченной доступностью
• Полированные объекты
• Круглые объекты
• Объекты средней величины
• Крупные объекты
• Очень твёрдые объекты
