А1220 МОНОЛИТ

Описание и назначение

Дефектоскоп А1220 предназначен для поиска инородных включений, трещин и пустот внутри изделий и конструкций из железобетона, камня, пластмасс и подобных им материалов при одностороннем доступе к объекту контроля. Дефектоскоп можно использовать для измерения толщины изделий, для исследования внутренней структуры вышеперечисленных материалов и оценки их прочности.

Функциональные возможности

• Эхо-импульсный и теневой методы контроля
• Сухой акустический контакт с поверхностью материала
• Одномерное и двухмерное представление эхо-сигналов на встроенном экране
• Выделение слабых сигналов из шумов
• Режим автоматического и ручного определения координат дефекта или толщины изделия
• Настройка параметров с помощью меню
• Запись результатов контроля в память прибора
• Передача данных на внешний компьютер по инфракрасному каналу связи
• Трёхмерное представление внутренней структуры материала на экране внешнего персонального компьютера
• Подсветка экрана, батарейное питание

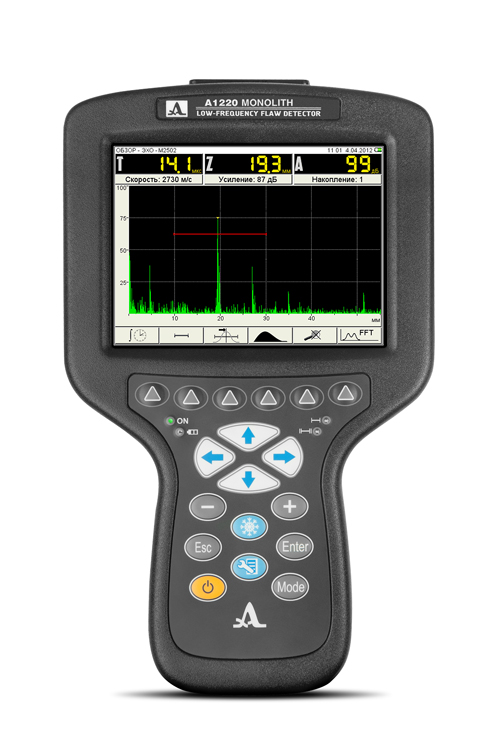

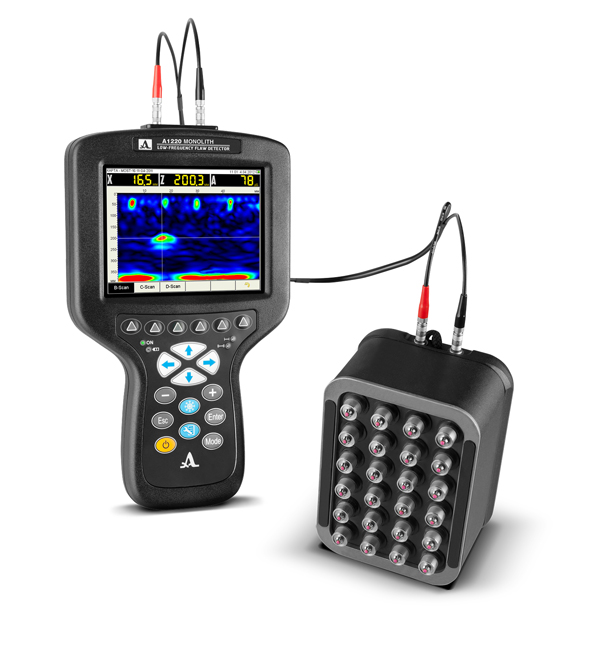

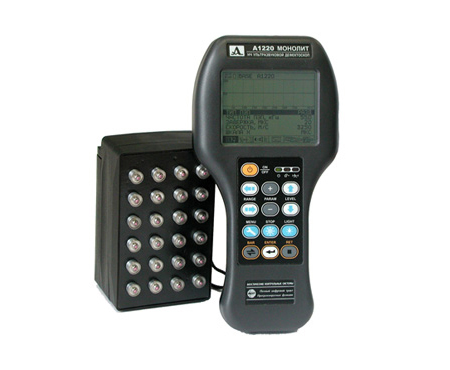

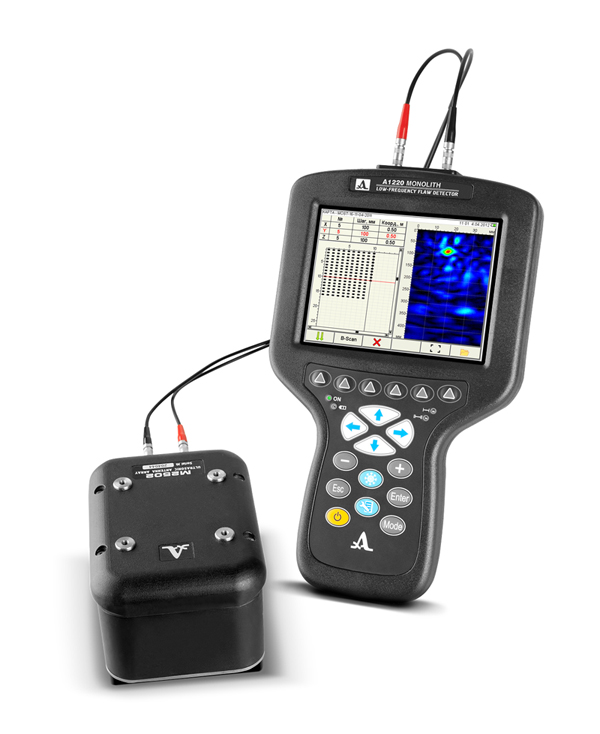

Дефектоскоп А1220 состоит из электронного блока с экраном и клавиатурой и 24-элементного (6х4) матричного антенного устройства (АУ). Конструкция элементов АУ прибора обеспечивает проведение контроля без контактной жидкости, т.е. с сухим точечным контактом. Элементы АУ подпружинены и дают возможность измерений на криволинейных и шероховатых поверхностях. Для сквозного прозвучивания используются дополнительные ультразвуковые преобразователи продольных и поперечных ультразвуковых волн.

Работа А1220 основана на излучении в исследуемый объект ультразвуковых импульсов, приёме сигналов, отражённых от внутренних дефектов и противоположной поверхности объекта, и представлении эхо-сигналов на экране в виде А-развертки и двумерного изображения сечения материала.

Прибор внесен в ГРСИ, поставляется в комплекте с метрологическим свидетельством о поверке.

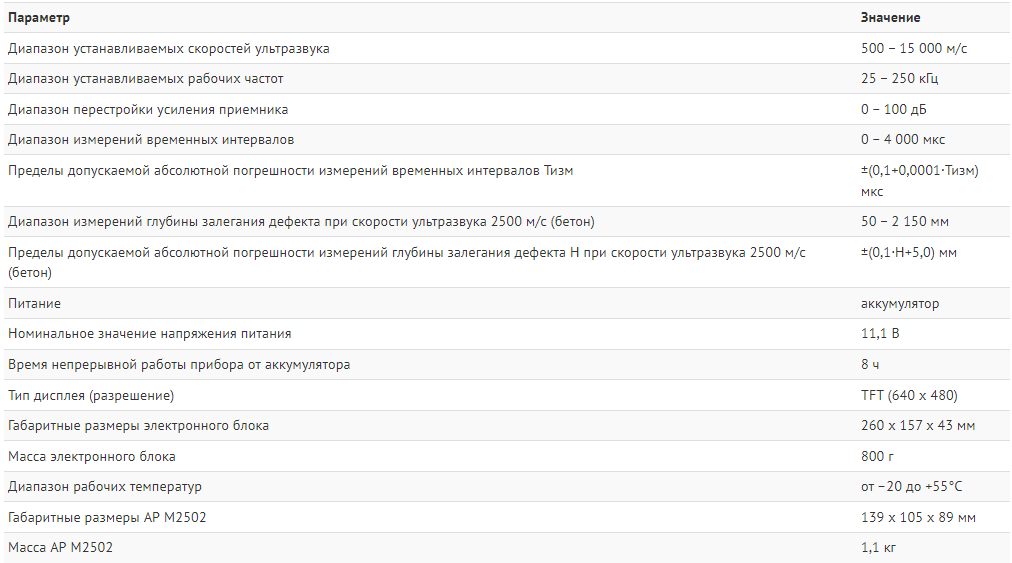

Технические характеристики
