Атлет ТЭК-120А
Морозоустойчивый комплект с мощным генератором
Description

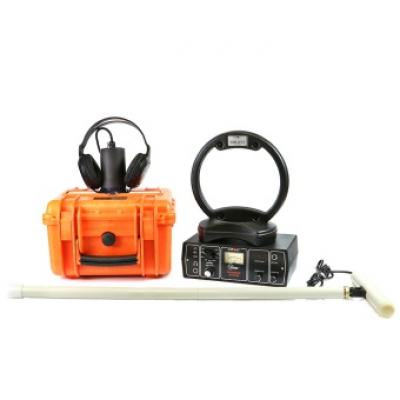

Трассотечеискатель Атлет ТЭК-120А – универсальный многофункциональный комплект, в котором объединены три устройства:
- трассоискатель с электромагнитным датчиком;
- трассоискатель с акустическим датчиком;
- Течеискатель с акустическим датчиком.
Решаемые задачи
- Трассировка кабеля и определение глубины залегания.
- Поиск места повреждения силового кабеля.
- Поиск металлических трубопроводов и определение глубины залегания.
- Поиск мест пересечения трубопроводов и кабеля.
- Определение мест утечки.
Назначение
- Поиск подземных трасс, электрических кабелей, армированных оптоволоконных линий и трубопроводов на расстоянии до 10 км, а также определения глубины их залегания и мест повреждения до 6 м.
- Определения мест повреждения силовых кабельных линий индукционным и акустическим методами.
- Трассировка и контроль изоляции защитных покрытий газопровода.
- Обследования участков местности перед проведением земляных работ.
- Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.
Особенности

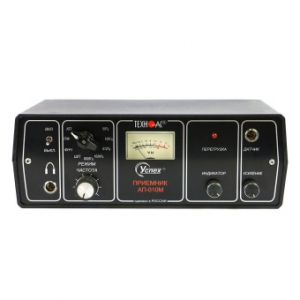

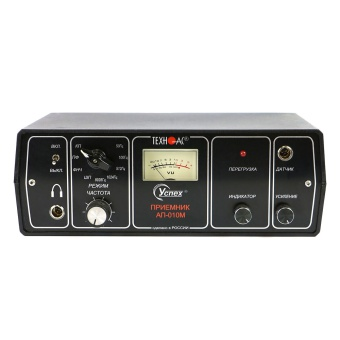

Особенности приемника АП-010М
- Аналоговый трассопоисковый приемник.
- Стрелочный индикатор уровня сигнала.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8928 Гц, режим “Широкая Полоса”), частотные фильтры.
- Морозоустойчивый, работа при температурах до -30°С.
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).

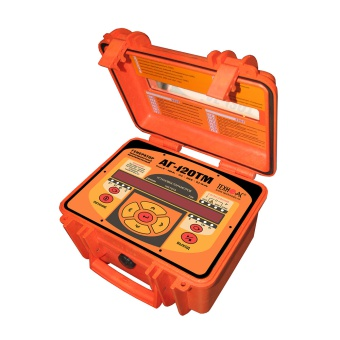

Особенности генератора АГ-120ТМ
- Увеличенная емкость аккумуляторов по сравнению с генератором АГ-120Т.
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот.
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
- Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
Область применения
- Энергетика с протяженными коммуникациями.
- ЖКХ.
- Теплосети.
- Водоканал.
Технические характеристики
Характеристики приемника АП-010М
Параметр | Значение |
---|---|
Девять режимов работы на 26 частотных диапазонах, Гц | 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап.), «ПФ» (10 диап.) |
Общий коэффициент усиления по звуковому тракту, дБ | 35 |
Напряжение питания, В Тип элементов питания |
9+1-2,5 6 х 1,5 В (батареи типа С) |
Мощность, подводимая к головным телефонам, мВт | 100 |
Потребляемая мощность, не более, Вт | 0,9 |
Габаритные размеры прибора, не более, мм | 250х90х147 |
Масса, не более, кг | 1,5 |
Характеристики генератора АГ-120ТМ
Параметр | Значение |
---|---|
Частоты синусоидального сигнала, Гц | |
Частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
Частота f4 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
Режимы генерации | |
Режим 1 | непрерывный «НП» |
Режим 2 - длительность импульса, мс - частота следования импульсов, Гц |
кратковременные посылки «ПР» (прерывистый) 100 1 |
Режим 3 Первая частота, Гц Вторая частота, Гц Соотношение амплитуд первой и второй частот |
двухчастотный «2F» (одновременная генерация) 1024 8192 4:1 |
Режим 4 амплитуда импульса частота следования импульсов (ударов), уд/мин - низкая - средняя - высокая длительность импульса |
генерация ударных импульсов «УР» (ударный режим) равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») 30 60 120 минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
Выходные параметры синусоидальной генерации | |
Выходной ток, А | |
максимальный в ручном режиме: - непрерывная и двухчастотная генерация - кратковременные посылки |
10 15 |
задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
Максимальное выходное напряжение, В | |
- при автономном питании - с добавлением внешнего аккумулятора 12 В - при питании от сетевого блока |
220 (180 при «2F») 330 (260 при «2F») 110 (90 при «2F») |
Максимальная выходная мощность, Вт | |
- при автономном питании или от внешнего аккумулятора 21 В | 150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом |
- с добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом |
- от сетевого блока (СБП) | 100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F» |
ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 dB. |
|
Допустимое сопротивление нагрузки | любое (0…∞) Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках. |
Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке - ручное (кнопками "Вверх" или "Вниз") |
Источники питания | |
Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией: 12 В/30 Ач или 24 В/15 Ач |
Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
- непрерывная и двухчастотная генерация | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
- импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
- генерация ударных импульсов с максимальной частотой 80 уд/мин | 25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно) |
Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max |
Допустимые внешние аккумуляторы | 11...14 В / 22…28 В |
Функциональные особенности | |
Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (достижение заданного тока в нагрузке) - автоматический «интеллектуальный» выбор выходной мощности - специальная программа управления передающей антенной - встроенное автоматическое зарядное устройство - автоотключение питания при простое (1 мин) |
Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы - при несоответствии внешнего напряжения режиму зарядки - при превышении допустимого потребляемого тока - при отключении внешнего питания в процессе генерации - при коротком замыкании выхода в процессе генерации - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
Типы подключаемых нагрузок при генерации «SIN» | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» - индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны) - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
Конструктивные параметры | |
Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона) | - все питающие напряжения - режимы и установки - ресурс питания - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс. |
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | класс А |
Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
Степень защиты корпуса | IP54 |
Габаритные размеры электронного блока (кейса), не более, мм | 305х270х191 |
Вес электронного блока, не более, кг | 14,5 |
Характеристики акустического датчика АД-240
Параметр | Значение |
---|---|
Габаритные размеры прибора, не более, мм | 60х130 |
Масса, не более, кг | 0,95 |

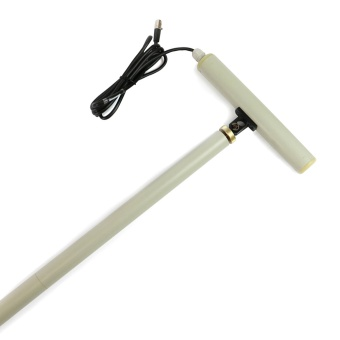

Характеристики электромагнитного датчика ЭМД-227М
Параметр | Значение |
---|---|
Тип преобразователя | резонансная ферритовая магнитная антенна |
Частота резонанса, Гц | 8928, 1024, 512 |
Тип питания | от приемника |
Коммутация резонанса | принудительная (управляется приемником) |
Характеристики индукционной антенны ИЭМ-301.2
Параметр | Значение |
---|---|
Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
Тип корпуса | пластмассовый, герметичный |
