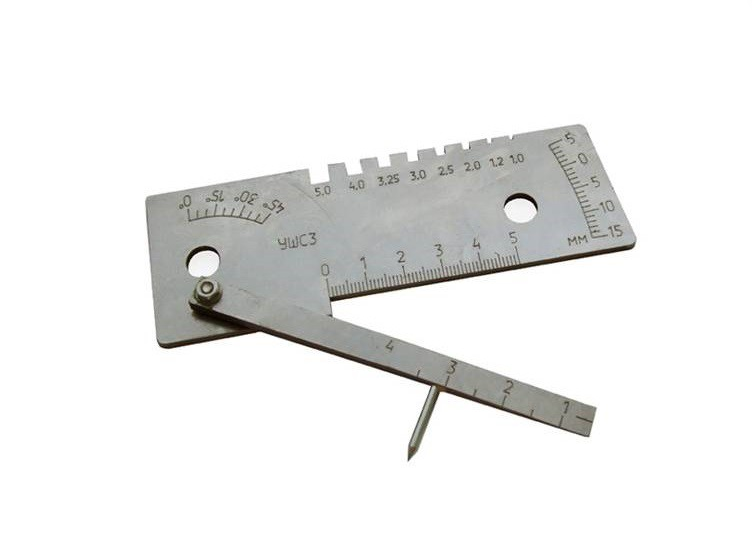

Универсальный шаблон сварщика УШС-3
Description
Назначение
Универсальный шаблон сварщика УШС-3 предназначен для измерения контролируемых параметров труб.
Применяется для контроля качества сборки стыков соединений труб, а также для измерения параметров сварного шва при его контроле. Используется в комплекте ВИК.
Диапазон контроля ширины сварного шва: 0 - 50 мм
Технические характеристики
| Диапазон контроля глубины раковин на поверхности трубы, мм | 0 – 15 |
|---|---|
| Диапазон контроля глубины выбоин на торце трубы, мм | 0 – 15 |
| Диапазон контроля углов скоса кромок труб, град. | 0 – 45 |
| Диапазон контроля величины притупления, мм | 0 – 50 |
| Диапазон контроля величины зазора, мм | 0 – 4 |
| Контроль превышения кромок при сборке, мм | 0 – 15 |
| Контролируемые значения диаметров сварочной проволоки, мм | 1,0; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0 |
| Диапазон контроля глубины разделки стыка до корневого слоя, мм | 0 – 5 |
| Диапазон контроля превышения кромок после сварки, мм | 0 – 15 |
| Диапазон контроля ширины сварного шва, мм | 0 – 50 |
| Диапазон контроля высоты усиления сварного шва, мм | 0 – 5 |
| Габаритные размеры, мм | 127х45х10 |
| Масса, кг | 0,15 |
