- Термометры технические коррозионностойкие радиальные
Предназначены для измерения температуры агрессивных веществ, не вступающих во взаимодействие с нержавеющей сталью
Description
ТУ 4212-001-62100924-2010
Термометры биметаллические коррозионностойкие радиальные резьбовые предназначены для измерения температуры агрессивных веществ, не вступающих во взаимодействие с нержавеющей сталью.
Технические характеристики
| Диаметр корпуса,мм | 63, 100, 160 |
||||||||||
| Класс точности | 1,5 - стандартно 1,0 - опционально |
||||||||||
| Диапазон измерения, С |
По заказу возможен иной диапазон. *минимальная длина штуцера 60мм |
||||||||||
| Исполнение корпус-штуцер | радиальное |
||||||||||
| Штуцер | сталь нержавеющая, Ø 6 или 8мм, с резьбой G1/2 (по умолчанию), М20х1,5, 1/2NPT |
||||||||||
| Длина штуцера | в диапазоне от 50 до 800 мм |
||||||||||
| Измерительный элемент | биметаллическая спиральная пружина |
||||||||||
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
||||||||||
| Корпус | сталь нержавеющая |
||||||||||
| Стекло | техническое |
||||||||||
| Обечайка | сталь нержавеющая |
||||||||||
| Степень защиты | IP65 |
||||||||||
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 |
||||||||||
| Температура окружающей среды | -60... +60 °С |
||||||||||
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
||||||||||
| Средний срок службы | 10 лет |
||||||||||
| Масса, кг |
|
||||||||||
| Комплект поставки | Термометр без защитной гильзы. Возможна комплектация защитной гильзой |
||||||||||
| Опции | • заводской номер (по умолчанию) • пломбировка корпуса |

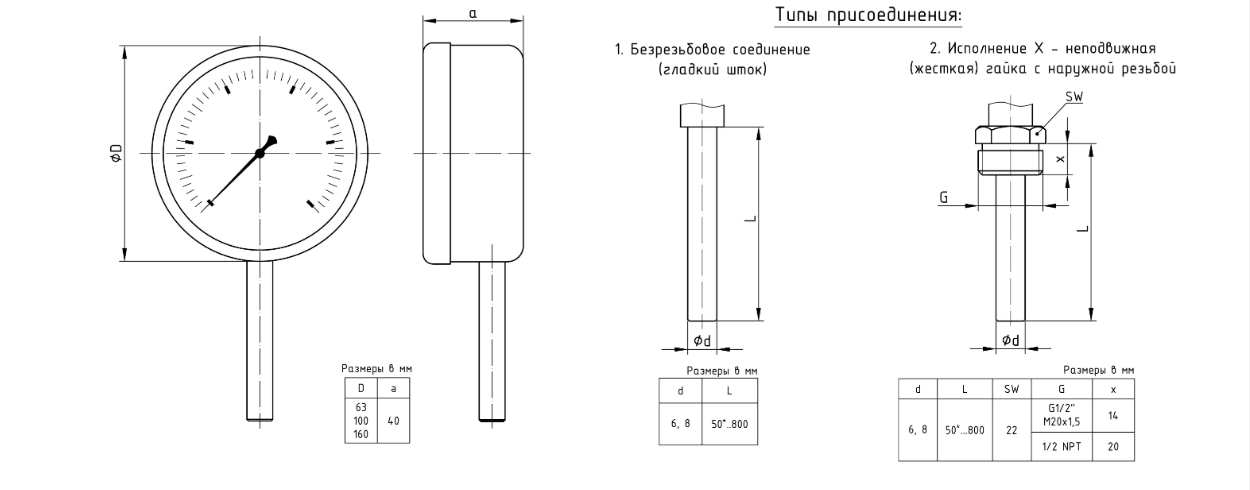

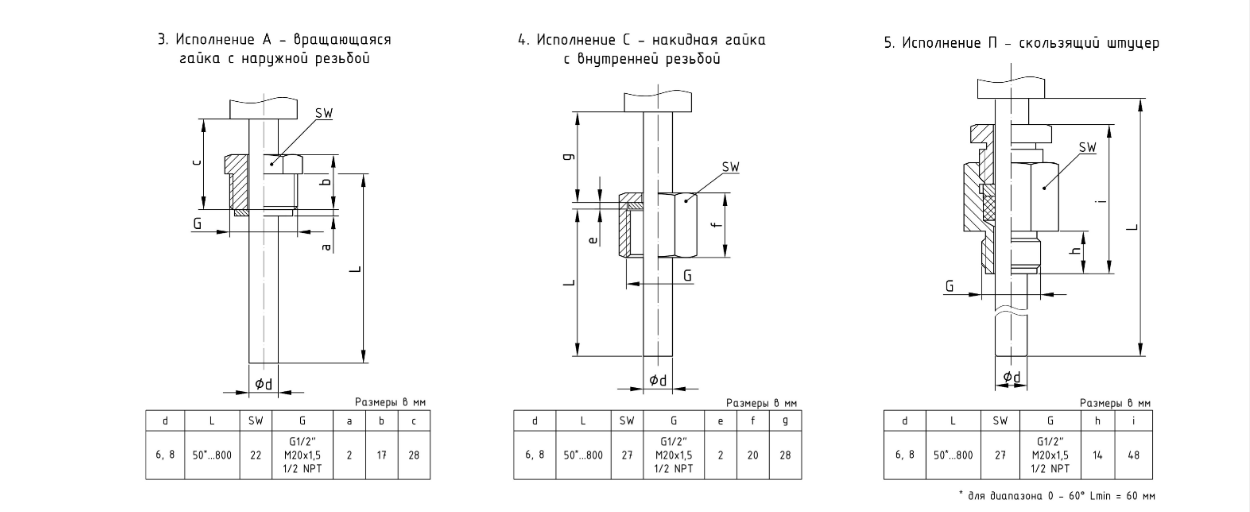

Чертежи
Пример заказа
Термометр биметаллический показывающий (ТБП), диаметром корпуса 100мм (100), длиной (условной) штуцера 250мм (250), коррозионностойкий (Н), с резьбой на штуцере (Х), радиальным расположением штуцера (Р), диапазоном температуры (0-160)С ((0-160)С), с резьбой на штуцере 1/2NPT(1/2NPT):
Термометр ТБП100/250НХ/Р-(0-160)С-1/2NPT
