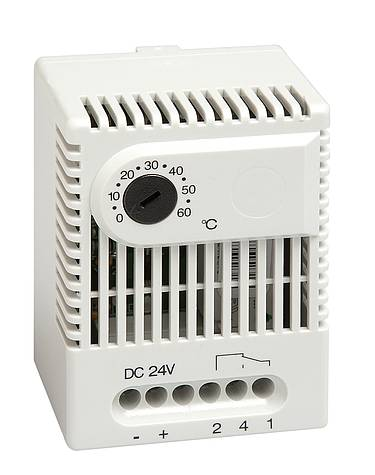

ET 011 / DC 24 В
ЭЛЕКТРОННЫЙ ТЕРМОСТАТ
Description
Описание
- Высокая отключающая способность DC
- Высокая точность
- Регулируемая температура
- Переключающий контакт
- Крепление зажимом
Электронный термостат для управления электроприборами с высокой мощностью. Через переключающий контакт с нулевым потенциалом могут быть включены приборы нагрева и охлаждения или сигнальные датчики, т. е. он может использоваться в качестве нормально-замкнутого или нормально-разомкнутого контакта. В сравнении с механическими термостатами, ET 011 отличается более высокой точностью поддержания температуры.
Технические характеристики
| Разность температур переключения | 3 К (Погрешность ± 1 K) при +20 °C (+68 °F) |
|---|---|
| Чувствительный элемент | PTC |
| Тип контакта | переключающий контакт |
| Срок службы | > 100.000 циклов |
| Макс. коммутационная способность | DC 28 В, 16 A |
| Макс. пусковой ток | DC 16 А |
| Подключение | 5-полюсный терминал, максимальный момент затяжки 0,5 Нм: жесткий провод 2,5 мм² (AWG 14) многожильный провод1 1,5 мм² (AWG 16) |
| Крепление | зажим для шины 35 мм, согл. DIN EN 60715 |
| Корпус | пластмасса UL94 V-0, светло-серая |
| Габариты | 67 x 50 x 46 мм |
| Вес | прибл. 80 г |
| Монтажное положение | вертикальное |
| Температура эксплуатации/хранения | от -40 до +60 °C (от -40 до +140 °F) / от -45 до +80 °C (от -49 до +176 °F) |
| Влажность при эксплуатации/хранении | макс. 90 % RH (без образования конденсата) |
| Степень защиты | IP20 |
| Допуски | EAC |
¹ При подключении многожильным проводом должны быть использованы наконечники.
| Арт. № | Рабочее напряжение | Диапазон настройки |
|---|---|---|
| 01190.0-00 | DC 24 В (DC 20-28 В) | от 0 до +60 °C |
Чертёж
