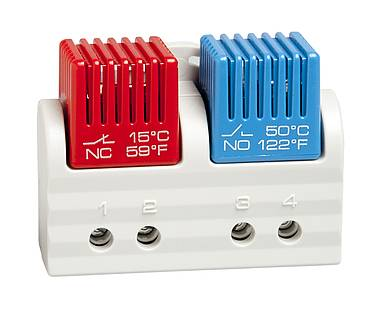

FTD 011
ТЕРМОСТАТ СДВОЕННЫЙ С ФИКСИРОВАННОЙ УСТАВКОЙ
Description
Описание
- NO и NC в одном приборе
- Фиксированная температура
- Высокая точность коммутации
- Крепление зажимом
Два термостата с фиксированной уставкой в одном корпусе:
Термостат (нормально-замкнутый контакт, NC) для управления нагревателей или для коммутации сигнализатора, когда температура падает ниже фиксированного значения. Контакт размыкается при превышении температуры воздуха выше фиксированного верхнего предела.
Термостат (нормально-разомкнутый контакт, NO) для управления вентиляторов с фильтром, теплообменников, приборов охлаждения или для включения сигнализаторов при превышении температуры. Контакт замыкается при превышении верхнего предела температуры воздуха.
В отличие от регуляторов с переключающими контактами, приборы нагрева и охлаждения могут быть включены независимо друг от друга.
Технические характеристики
| Чувствительный элемент | термобиметалл |
|---|---|
| Тип контакта | щелчковый контакт |
| Срок службы | > 100.000 циклов |
| Макс. коммутационная способность | AC 250 В, 5 (1,6) A AC 120 В, 10 (2) A DC 30 Вт |
| Макс. пусковой ток | AC 16 A за 10 сек. |
| Подключение | 4-полюсный терминал, максимальный момент затяжки 0,8 Нм: жесткий провод 2,5 мм² (AWG 14) многожильный провод1 1,5 мм² (AWG 16) |
| Крепление | зажим для шины 35 мм, согласно DIN EN 60715 |
| Корпус | пластмасса UL94 V-0, светло-серая |
| Габариты | 47 x 63 x 33 мм |
| Вес | прибл. 40 г |
| Монтажное положение | любое |
| Температура эксплуатации/хранения | от -40 до +80 °C (от -40 до +176 °F) / от -45 до +80 °C (от -49 до +176 °F) |
| Влажность при эксплуатации/хранении | макс. 90 % RH (без образования конденсата) |
| Степень защиты | IP20 |
| Допуски | VDE, UL File No. E164102, EAC |
¹ При подключении многожильным проводом должны быть использованы наконечники.
| Арт. № | Нормально-замкнутый контакт (NC) | Нормально-разомкнутый контакт (NO) | ||
|---|---|---|---|---|
| Температура выключения | Температура включения | Температура включения | Температура выключения | |
| 01163.0-00 | +15 °C / +59 °F (погрешность ± 5K) | +5 °C / +41 °F (погрешность ± 5K) | +50 °C / +122 °F (погрешность ± 7K) | +40 °C / +104 °F (погрешность ± 6K) |
| 01163.0-01 | +25 °C / +77 °F (погрешность ± 5K) | +15 °C / +59 °F (погрешность ± 5K) | +60 °C / +140 °F (погрешность ± 7K) | +50 °C / +122 °F (погрешность ± 7K) |
| 01163.0-02 | +15 °C / +59 °F (погрешность ± 5K) | +5 °C / +41 °F (погрешность ± 5K) | +35 °C / +95 °F (погрешность ± 7K) | +25 °C / +77 °F (погрешность ± 6K) |
| 01163.0-03 | +25 °C / +77 °F (погрешность ± 5K) | +15 °C / +59 °F (погрешность ± 5K) | +50 °C / +122 °F (погрешность ± 7K) | +40 °C / +104 °F (погрешность ± 6K) |
| Арт. № | Нормально-разомкнутый контакт (NO) | Нормально-разомкнутый контакт (NO) | ||
| Температура включения |
Температура выключения |
Температура включения |
Температура выключения |
|
| 01164.0-00 | +50 °C / +122 °F (погрешность ± 7K) | +40 °C / +104 °F (погрешность ± 6K) | +60 °C / +140 °F (погрешность ± 7К) | +50 °C / +122 °F (погрешность ± 7K) |
Примечание: Другие сочетания уставок температуры включения/выключения по запросу.

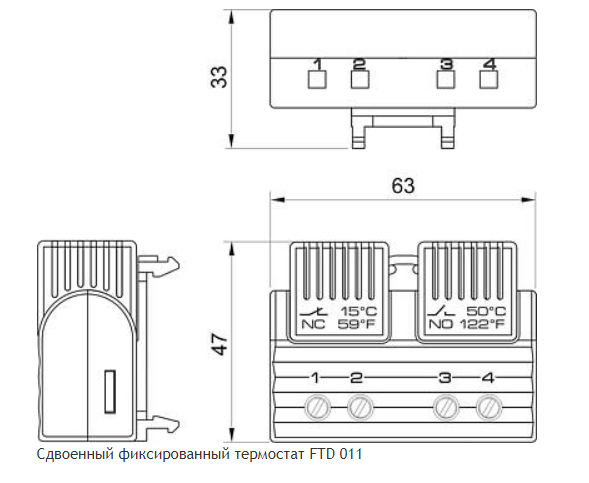

Чертёж
