FTO 011 / FTS 011
ТЕРМОСТАТ С ФИКСИРОВАННОЙ УСТАВКОЙ
Description
Описание

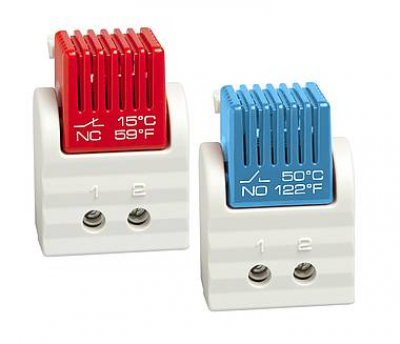

Термостат с фиксированной уставкой FTO 011
Нормально-замкнутый контакт / NC (красный корпус) для управления нагревателями или для коммутации сигнализатора, когда температура падает ниже определенного уровня. Контакт размыкается при превышении температуры воздуха выше верхнего предела.
Термостат с фиксированной уставкой FTS 011
Нормально-разомкнутый контакт / NO (синий корпус) для управления вентиляторов с фильтром, приборов охлаждения, теплообменников или для включения сигнализаторов при повышении температуры. Контакт замыкается при превышении верхнего предела температуры воздуха.
Технические характеристики
| Чувствительный элемент | термобиметалл |
|---|---|
| Тип контакта | щелчковый контакт |
| Срок службы | > 100.000 циклов |
| Макс. коммутационная способность | AC 250 В, 5 (1,6) A AC 120 В, 10 (2) A DC 30 Вт |
| Макс. пусковой ток | AC 16 A за 10 сек. |
| Подключение | 2-полюсный терминал, максимальный момент затяжки 0,8 Нм: жесткий провод/многожильный провод1 2,5 мм² (AWG 14) |
| Крепление | зажим для шины 35 мм, согласно DIN EN 60715 |
| Корпус | пластмасса UL94 V-0, светло-серая |
| Габариты | 47 x 33 x 33 мм |
| Вес | прибл. 30 г |
| Монтажное положение | любое |
| Температура эксплуатации/хранения | от -40 до +80 °C (от -40 до 176 °F) / от -45 до +80 °C (от -49 до 176 °F) |
| Влажность при эксплуатации/хранении | макс. 90 % RH (без образования конденсата) |
| Степень защиты | IP20 |
| Допуски | VDE, UL File No. E164102, EAC |
¹ При подключении многожильным проводом должны быть использованы наконечники.
| Арт. № | Контакт | Температура выключения | Температура включения |
|---|---|---|---|
| 01160.0-00 | нормально-замкнутый (NC) | +15 °C / +59 °F (погрешность ± 5K) | +5 °C / +41 °F (погрешность ± 5K) |
| 01160.0-01 | нормально-замкнутый (NC) | +25 °C / +77 °F (погрешность ± 5K) | +15 °C / +59 °F (погрешность ± 5K) |
| 01160.0-05 | нормально-замкнутый (NC) | +10 °C / +50 °F (погрешность ± 5K) | 0 °C / +32 °F (погрешность ± 5K) |
| Температура включения | Температура выключения | ||
| 01161.0-00 | нормально-разомкнутый (NO) | +50 °C / +122 °F (погрешность ± 7K) | +40 °C / +104 °F (погрешность ± 6K) |
| 01161.0-01 | нормально-разомкнутый (NO) | +60 °C / +140 °F (погрешность ± 7K) | +50 °C / +122 °F (погрешность ± 7K) |
| 01161.0-02 | нормально-разомкнутый (NO) | +35 °C / +95 °F (погрешность ± 7K) | +25 °C / +77 °F (погрешность ± 6K) |

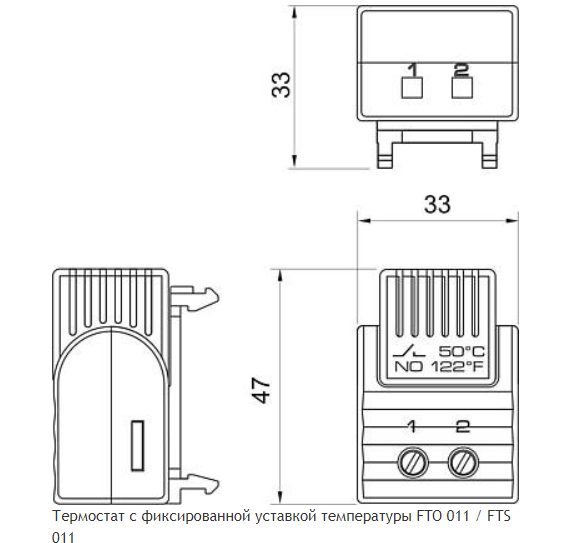

Чертёж
