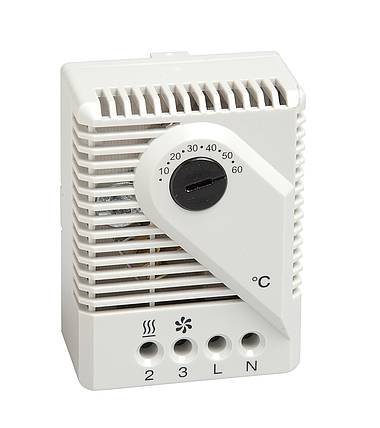

FZK 011
ТЕРМОСТАТ С ПЕРЕКЛЮЧАЮЩИМ КОНТАКТОМ
Description
Описание
- Регулируемая температура
- Высокая мощность коммутации
- Высокая точность
- Легкий доступ к клеммам
- Крепление зажимом
- Переключающий контакт
Механический термостат FZK 011 применяется для управления приборами отопления и охлаждения, вентиляторами с фильтром или сигнальными датчики. Он определяет температуру окружающей среды и может коммутировать активную и индуктивную нагрузку, используя свой щелчковый контакт. При помощи встроенной тепловой обратной связи можно уменьшить коммутируемую разность температур.
Функционирование: установленная температура на шкале соответствует верхней точке переключения, что означает, что нормально-замкнутый контакт (NC) разомкнут. Установленная температура минус разность между температурой включения и выключения (гистерезис и погрешности) соответствует нижней точке переключения, что означает, что нормально – замкнутый контакт (NC) замкнут.
Термостат включает или нагреватель или вентилятор с фильтром в зависимости от уставки и окружающей температуры.
Технические характеристики
| Разность температур переключения | 5 K (-3/+2K Погрешность)¹ |
|---|---|
| Чувствительный элемент | термобиметалл |
| Тип контакта | переключающий контакт |
| Срок службы | > 100.000 циклов |
| Мин. ток включения | 10 мА |
| Макс. коммутационная способность, NC | AC 250 В / AC 120 В, 10 (4) A DC 30 Вт |
| Макс. коммутационная способность, NO | AC 250 В / AC 120 В, 5 (2) A DC 30 Вт |
| Макс. пусковой ток | AC 16 А за 10 сек. |
| Подключение | 4-полюсный терминал, максимальный момент затяжки 0,5 Нм: жесткий провод/многожильный провод² 2,5 мм² (AWG 14) |
| Крепление | зажим для шины 35 мм, согл. DIN EN 60715 |
| Корпус | пластмасса UL94 V-0, светло-серая |
| Габариты | 67 x 50 x 38 мм |
| Вес | прибл. 0,1 кг |
| Монтажное положение | любое |
| Температура эксплуатации/хранения | от -45 до +65 °C (от -49 до +149 °F) |
| Влажность при эксплуатации/хранении | макс. 90 % RH (без образования конденсата) |
| Степень защиты | IP20 |
| Допуски | UL File No. E164102, EAC |
¹ если используется нормально-замкнутый контакт то разность температур переключения может быть уменьшина при подключении к зажиму "N" нагревательного резистора RF. Она зависит от температуры окружающей среды, для каждого отдельного случая должен быть проведён эксперимент.
² При подключении многожильным проводом должны быть использованы наконечники.
Важное примечание: контактная система регулятора подвергается воздействию окружающей среды, таким образом, контактное сопротивление может измениться. Это может привести к падению напряжения и / или самостоятельному нагреву контактов.
| Арт. № | Рабочее напряжение | Диапазон настройки |
|---|---|---|
| 01170.0-00 | AC 230 В | от +5 до +60 °C |
| 01170.0-01 | AC 230 В | от +40 до +140 °F |
| 01170.0-02 | AC 230 В | от -20 до +35 °C |
| 01170.9-00 | AC 120 В | от +40 до +140 °F |
| 01170.9-01 | AC 120 В | от +5 до +60 °C |

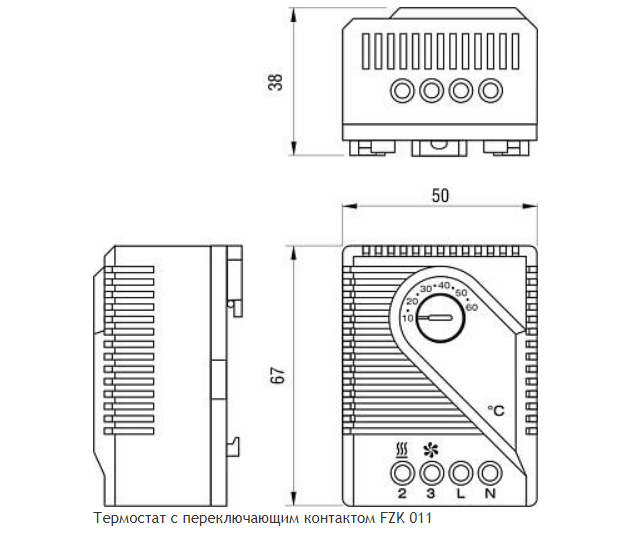

Чертёж
