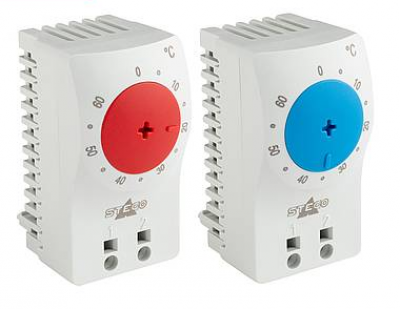

KTO 111 / KTS 111
КОМПАКТНЫЙ ТЕРМОСТАТ
Description
Описание
Механические термостаты KTO 111 и KTS 111 - это два регулятора температуры для использования на высоте до 5000 метров благодаря оптимизированному воздухообмену через них. При использовании зажимов Push-In термостат подключается без инструментов. Клеммы Push-In обеспечивают постоянное давление на провода, чтобы предотвратить их отсоединение (например, во время транспортировки).
KTO 111: нормально-замкнутый контакт (NC) для регулирования нагревателей.
KTS 111: нормально-разомкнутый контакт (NO) для регулирования вентиляторов с фильтром, теплообменников, приборов охлаждения или для включения сигнальных датчиков при превышении температуры.
Технические характеристики
| Разность температур переключения | 7 K (± 4 К погрешность) |
|---|---|
| Чувствительный элемент | термобиметалл |
| Тип контакта | щелчковый контакт |
| Срок службы | 100000 циклов срабатывания |
| Максим. рабочее напряжение, частотный диапазон | AC 250 В, 50-60 Hz |
| Макс. пусковой ток | AC 16 A за 10 сек. |
| Подключение1 | 2 зажима Push-In жесткий провод 2,5 мм² (AWG 14) многожильный провод1 1,5 мм² (AWG 16) |
| Крепление | зажим для шины 35 мм согл. DIN EN 60715 |
| Корпус | пластмасса UL94 V-0, светло-серая |
| Габариты | 60 x 33 x 41 мм |
| Вес | прибл. 40 г |
| Монтажное положение | любое |
| Температура эксплуатации/хранения | от -45 до +80 °C (от -49 до +176 °F) |
| Влажность при эксплуатации/хранении | макс. 90 % RH (без образования конденсата) |
| Степень защиты/класс защиты | IP20 / II |
| Категория перенапряжения/высота над уровнем моря | II: до 5000 м; III: до 2000 м |
1 Длина жесткого провода без изоляции: от 10 до 12 мм. При соединении проводами необходимо использовать кабельные наконечники под обжим (квадратные или трапециевидные). Длина наконечника на конце провода: 10 мм или 12 мм.
Важное примечание: контактная система регулятора подвергается воздействию окружающей среды, таким образом, контактное сопротивление может измениться. Это может привести к падению напряжения и / или самостоятельному нагреву контактов.
Диапазоны настройки | Арт. № Нормально-замкнутый (NC) | Арт. № Нормально-разомкнутый (NO) | Tок включения2/ AC 250 В | Коммутационная способность AC 120 В | макс. DC 24-72 В | Допуски | ||
|---|---|---|---|---|---|---|---|---|
| от 0 до +60 °C | 11100.0-00 | 11101.0-00 | 10 (2) A | 15 (2) A | 30 Вт | VDE | UL File No. E164102 | EAC |
| от -10 до +50 °C | 11100.0-01 | 11101.0-01 | 10 (2) A | 15 (2) A | 30 Вт | VDE | UL File No. E164102 | EAC |
| от +20 до +80 °C | 11100.0-02 | 11101.0-02 | 3 (2) A | 3 (2) A | 30 Вт | VDE | UL File No. E164102 | EAC |
| от +32 до +140 °F | 11100.9-00 | 11101.9-00 | 10 (2) A | 15 (2) A | 30 Вт | VDE | UL File No. E164102 | EAC |
| от +14 до +122 °C | 11100.9-01 | 11101.9-01 | 10 (2) A | 15 (2) A | 30 Вт | VDE | UL File No. E164102 | EAC |
2 Уровень коммутируемого тока влияет на точность погрешности;

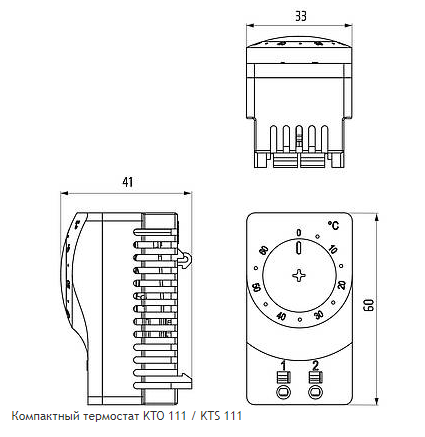

Чертёж
