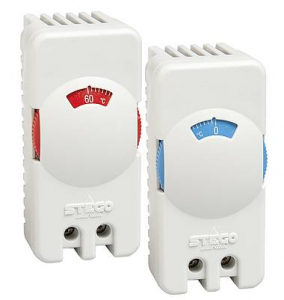

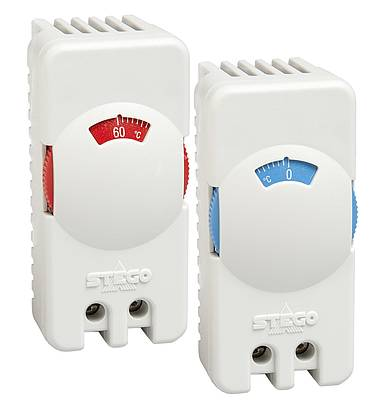

STO 011 / STS 011
КОМПАКТНЫЙ ТЕРМОСТАТ
Description
Описание
Механический термостат с маленьким гистерезисом, имеет два варианта исполнения. Регулировочное колесико термостата STO имеет отметку «снежинка», настройка на которую гарантирует температуру воздуха - более 0°С в электротехническом шкафу. Конструкция корпуса обеспечивает оптимальную циркуляцию воздуха вокруг биметаллического чувствительного элемента.
STO 011: Термостат (нормально-замкнутый контакт); предназначен для регулирования работы нагревателей воздуха. Контакт размыкается при превышении температуры воздуха выше верхнего предела.
STS 011: Термостат (нормально-разомкнутый контакт); предназначен для управления работой вентиляторов с фильтром, теплообменников или любых сигнальных датчиков. Контакт замыкается при превышении верхнего предела температуры воздуха.
Технические характеристики
| Разность температур переключения | 4K (± 3K погрешность) |
|---|---|
| Чувствительный элемент | термобиметалл |
| Тип контакта | щелчковый контакт |
| Срок службы | > 100,000 циклов |
| Макс. коммутационная способность | AC 250 В, 10 (2) A AC 120 В, 15 (2) A DC 30 Вт при DC 24 В до DC 72 В |
| Макс. пусковой ток | AC 16 A за 10 сек. |
| Подключение | 2-полюсный терминал, максимальный момент затяжки 1 Нм: жесткий провод/многожильный провод1 2,5 мм² (AWG 14) |
| Крепление | зажим для 35mm DIN шины, EN60715 |
| Корпус | пластмасса UL94 V-0, светло-серая |
| Габариты | 70 x 33 x 42мм |
| Вес | прибл. 50 г |
| Монтажное положение | любое |
| Температура эксплуатации/хранения | от -45 до +80 °C (от -49 до +176 °F) |
| Влажность при эксплуатации/хранении | макс. 90 % RH (без образования конденсата) |
| Степень защиты | IP20 |
| Допуски | VDE, UL File No. E164102, EAC |
¹ При подключении многожильным проводом должны быть использованы наконечники.
Важное примечание: контактная система термостата подвергается воздействию окружающей среды, таким образом, контактное сопротивление может измениться. Это может привести к падению напряжения и / или самостоятельному нагреву контактов.
Защита от замерзания
Термостат STO 011 имеет дополнительную опцию на шкале – уставка «защита от замерзания», отмеченная «снежинкой» при 11°C. Данная уставка позволяет гарантировать положительную температуру воздуха (выше 0 °C) внутри электрощита.
| Диапазон настройки | Арт. № Нормально-замкнутый контакт (NC) | Арт. № Нормально-разомкнутый контакт (NO) |
|---|---|---|
| 0 до +60 °C | 01115.0-00 | 01116.0-00 |
| +32 до +140°F | 01115.9-00 | 01116.9-00 |
Чертёж
