АСДУК-Э

Система дистанционного управления шаровыми кранами предназначена для дистанционного аварийного закрытия/открытия запорной арматуры условным диаметром от 50 до 250 мм
Description

Назначение

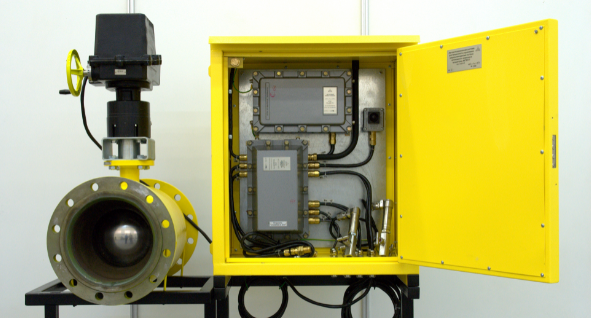

Система дистанционного управления шаровыми кранами АСДУК-Э предназначена для дистанционного аварийного закрытия/открытия запорной арматуры условным диаметром от 50 до 250 мм с электроприводом 24 В.

Область применения системы АСДУК-Э:

  • городские и меж поселковые газораспределительные сети с условным диаметром трубопровода до 250;
  • закольцованные объекты газораспределения в населенных пунктах;
  • крановые узлы колодезного исполнения в условиях стесненной городской застройки.

Система АСДУК-Э в зависимости от области применения может иметь специализированные исполнения.

Функциональные возможности

Управление арматурой производится дистанционным образом по команде оператора с пульта управления. Система осуществляет также телеметрический контроль и измерение технологических параметров объектов, в состав которых входит запорная арматура.

Управление арматурой и передача данных осуществляются по беспроводным каналам сотовой связи стандарта GSM 900/1800 и/ли доступным линиям проводной связи.

Система АСДУК-Э выполнена на базе комплекса телеметрии АКТЕЛ-1 Исп.1, является полностью автономной и устанавливается на взрывоопасных объектах, где отсутствует внешнее электроснабжение 220/380 В.

Система позволяет управлять одним или двумя запорными устройствами по заданному алгоритму.

Условия эксплуатации системы:

  • Система соответствует виду климатического исполнения УХЛ и категории размещения 1 по ГОСТ 15150 при рабочем значении температуры окружающей среды от - 40 до + 50 °С. Относительная влажность воздуха 98 % при температуре 25 °С.
  • Система предназначена для установки на опасных производственных объектах в соответствии с требованиями норм и правил промышленной безопасности, а также согласно требованиям главы 7.3 ПУЭ (седьмое издание) и других нормативно-технических документов, регламентирующих применение оборудования во взрывоопасных зонах.

Система АСДУК-Э обеспечивает измерение, обработку, хранение и контроль следующих технологических параметров:

  • избыточное давление газа до кранового узла;
  • избыточное давление газа после кранового узла;
  • сигнализация целостности электрических цепей управления;
  • положение запорного устройства (открыт/закрыт);
  • положение двери технологического шкафа АСДУК-Э (открыта/закрыта);
  • периметральная охрана крановой площадки (объекта);
  • ресурс элементов питания;
  • аварийная сигнализация на АРМ оператора АДС в случае наступления тревоги (например, превышение аварийных значений контролируемых параметров, несанкционированный доступ на объект или технологический шкаф и т.д.);
  • температура газа на крановом узле (опция);
  • загазованность на крановом узле (опция),
  • резервирование каналов связи, в том числе с использованием каналов спутниковой связи.

Количество циклов «открытие – закрытие» без замены элементов питания:

  • до 300 циклов для шаровых кранов Ду50, Ру ≤ 2,5 МПа;
  • до 30 циклов для шаровых кранов Ду250, Ру ≤ 2,5 МПа.

Мощность, потребляемая электроприводом не должна превышать 65 Вт при напряжении питания постоянного тока 24 В (характеристики электропривода).

Время закрытия/открытия запорной арматуры с применением АСДУК-Э составляет:

  • от 10 до 35 секунд в зависимости от типа применяемого электропривода.

По степени защиты от поражения электрическим током система относится к классу защиты I в соответствии с требованиями ГОСТ 12.2.007.0. Возможно применение защиты сигнальных и питающих цепей от импульсных перенапряжений.
Время установления рабочего режима не более 15 с. Система предназначена для непрерывной работы.

Технические характеристики

Вид взрывозащиты искробезопасная цепь;
взрывонепроницаемая
оболочка
Степень защиты IP54
Защита от поражения электрическим током класс I
Напряжение постоянного тока < 30 В
Потребляемая мощность < 65 Вт
Климатические условия эксплуатации от минус 40 до +50°С
Относительная влажность воздуха при +25 °С 98 %
Время установления рабочего режима 15 с
Зона установки взрывоопасная
Метрологические характеристики системы:
Датчики термопреобразователей сопротивления Pt-100
Датчики давления с выходн. сигналом от 0,4 до 2 В
Предел основной относительной погрешности измерения давления ± 1 %
Параметры дискретных (релейных) входов системы:
уровень входного сигнала от 0 до 30 В
Параметры дискретных (релейных) выходов системы:
коммутируемое напряжение постоянного или переменного тока < 36 В
допустимый ток коммутации ключа (реле) < 4 А
Периодичность поверки 4 года
Электропитание системы*
Аккумуляторная батарея 1 (питание контроллера и датчиков):
номинальное напряжение 3,8 ± 0,15 В
номинальная емкость 64 А·ч
Аккумуляторная батарея 2 (питание электропривода):
номинальное напряжение 24 В
номинальная емкость 8 А·ч

  * С 2018 года системы АСДУК-Э оснащаются батареями повышенной емкости.
