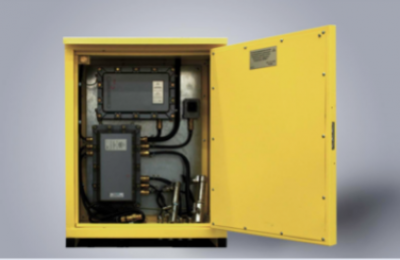

АСДУК-ЭГП
Система дистанционного управления шаровыми кранами предназначена для дистанционного управления запорной арматурой Ду300...1400
Description
Назначение
Система дистанционного управления шаровыми кранами АСДУК-ЭГП предназначена для дистанционного управления запорной арматурой Ду300...1400, оснащенной электрогидравлическим приводом с блоками управления от 24 В.
Принцип работы электрогидравлического привода основан на накоплении энергии рабочей среды в пневмогидроаккумуляторе при помощи насоса с электродвигателем, что позволяет в случае отключения электропитания произвести аварийную перестановку шарового крана.
Функциональные возможности
Управление арматурой производится дистанционным образом по команде оператора с пульта управления. Система осуществляет также телеметрический контроль и измерение технологических параметров объектов, в состав которых входит запорная арматура.
Управление арматурой и передача данных осуществляются по беспроводным каналам сотовой связи стандарта GSM 900/1800 и/или доступным линиям проводной связи.
Система АСДУК-ЭГП является автономной и выполнена на базе комплекса телеметрии АКТЕЛ-1 исп.1 и устанавливается на объектах, где отсутствует внешнее электроснабжение.
Условия эксплуатации системы:
- Система соответствует виду климатического исполнения УХЛ и категории размещения 1 по ГОСТ 15150 при рабочем значении температуры окружающей среды от - 40 до + 50 °С. Относительная влажность воздуха 98 % при температуре 25 °С.
- Система предназначена для установки на опасных производственных объектах в соответствии с требованиями норм и правил промышленной безопасности, а также согласно требованиям главы 7.3 ПУЭ (седьмое издание) и других нормативно-технических документов, регламентирующих применение оборудования во взрывоопасных зонах.
Система АСДУК-ЭГП осуществляет телеизмерение, телесигнализацию, обработку и хранение следующих технологических параметров системы и электрогидропривода:
- избыточное давление газа до/после кранового узла;
- положение дверей технологического шкафа АСДУК-ЭГП (открыта/закрыта);
- положение дверей ограждения крановой площадки;
- сигнализация несанкционированного доступа на крановую площадку (объект);
- ресурс автономных элементов питания;
- контроль исправности электрических цепей управления приводом;
- температура газа (опция);
- температура окружающей среды (опция);
- положение переключателя управления приводом (местный/дистанционный);
- минимальный уровень жидкости в баке;
- положение шарового крана (открыт/закрыт);
- минимальное давление в гидроаккумуляторе;
- контроль срабатывания защиты двигателя;
- контроль напряжения управления двигателем;
- контроль несанкционированного управления шаровым краном;
- контроль состояния электродвигателя (включен/выключен).
Количество циклов «открытие – закрытие» запорной арматуры — не менее 3 циклов.
Время закрытия/открытия запорной арматуры с применением АСДУК-ЭГП зависит от типа применяемого электрогидропривода и условного прохода шарового крана.
Режим работы системы – непрерывный.
Принцип работы электрогидравлического привода
Принцип работы электрогидравлического привода основан на накоплении энергии рабочей среды в пневмогидроаккумуляторе при помощи насоса с электродвигателем, что позволяет в случае отключения электропитания произвести аварийную перестановку шарового крана.
Технические характеристики
| Вид взрывозащиты | искробезопасная цепь; взрывонепроницаемая оболочка |
| Степень защиты | IP54 |
| Защита от поражения электрическим током | класс I |
| Напряжение постоянного тока | < 33,8 В |
| Потребляемая мощность | < 20 Вт |
| Климатические условия эксплуатации | от минус 40 до +50°С |
| Относительная влажность воздуха при +25 °С | 98 % |
| Время установления рабочего режима | 15 с |
| Зона установки | взрывоопасная |
| Метрологические характеристики системы | |
| Датчики термопреобразователей сопротивления | Pt-100 |
| Датчики давления с выходн. сигналом | от 0,4 до 2 В |
| Пределы основной относительной погрешности измерения давления | ± 1 % |
| Параметры дискретных (релейных) входов системы: | |
| - уровень входного сигнала | от 0 до 30 В |
| - коммутируемое напряжение постоянного или переменного тока | < 36 В |
| - допустимый ток коммутации ключа (реле) | < 2 А |
| Периодичность поверки | 4 года |
| Электропитание системы | |
| Аккумуляторная батарея 1 (питание контроллера и датчиков): | |
| - номинальное напряжение | 3,8 ± 0,15 В |
| - номинальная емкость | 40 А·ч |
| Аккумуляторная батарея 2 (питание электромагнитных клапанов): | |
| - номинальное напряжение | 24 - 27 В |
| - номинальная емкость | 8 А·ч |
