АСДУК-ЭП

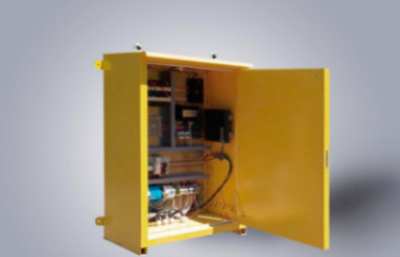

Система дистанционного управления шаровыми кранами предназначена для дистанционного управления и аварийного закрытия/открытия запорной и запорно-регулирующей арматуры условным диаметром от 50 до 1420 мм
Description
Система обеспечивает измерение, обработку, хранение, контроль и передачу следующих технологических параметров на пульт управления или автоматизированное рабочее место оператора:
Назначение
Система дистанционного управления шаровыми кранами АСДУК-ЭП предназначена для дистанционного управления и аварийного закрытия/открытия запорной и запорно-регулирующей арматуры условным диаметром от 50 до 1420 мм.
Область применения системы АСДУК-ЭП:
- крановые узлы на газопроводах сетей газоснабжения крупных потребителей, где требуется возможность регулирования и ограничения расхода газа в оперативном порядке.
- система АСДУК-ЭП позволяет управлять несколькими запорными и запорно-регулирующими устройствами, установленными на крановой площадке (объекте) по заданному алгоритму работы
- система АСДУК-ЭП в зависимости от области применения может иметь специализированные исполнения
Функциональные возможности
Управление арматурой производится дистанционным образом по команде оператора с пульта управления.
Система осуществляет также телеметрический контроль и измерение технологических параметров объектов, в состав которых входит запорная арматура.
Управление арматурой и передача данных осуществляются по беспроводным каналам сотовой связи стандарта GSM 900/1800 и/или доступным линиям проводной связи.
Система АСДУК-ЭП выполнена на базе комплекса телеметрии АКТЕЛ-1 Исп.2 и устанавливается на объектах, где присутствует внешнее электроснабжение 220/380 В.
Условия эксплуатации системы:
- Система соответствует виду климатического исполнения УХЛ и категории размещения 1 по ГОСТ 15150 при рабочем значении температуры окружающей среды от - 40 до + 50 °С. Относительная влажность воздуха 98 % при температуре 25 °С.
- Система предназначена для установки на опасных производственных объектах в соответствии с требованиями норм и правил промышленной безопасности, а также согласно требованиям главы 7.3 ПУЭ (седьмое издание) и других нормативно-технических документов, регламентирующих применение оборудования во взрывоопасных зонах.
- избыточное давление газа до кранового узла;
- избыточное давление газа после кранового узла;
- температура газа на крановом узле;
- температура наружного воздуха на крановой площадке;
- загазованность воздуха на крановой площадке;
- сигнализация целостности электрических цепей управления;
- положение шарового крана, запорно-регулирующего устройства (открыто/закрыто/промежуточное положение);
- положение двери технологического шкафа АСДУК-ЭП (открыта/закрыта);
- санкционированный и несанкционированный доступ на крановую площадку;
- периметральная охрана крановой площадки (объекта);
- учет расхода потребляемой электроэнергии;
- параметры с корректора узла учета расхода газа и др.
- аварийная сигнализация на АРМ оператора в случае поступления сигнала тревоги (например, отсутствие питания 220В/380, превышение аварийных значений контролируемых параметров, несанкционированный доступ на объект или технологический шкаф и т.д.).
- резервирование каналов связи, в том числе с использованием каналов спутниковой связи.
По степени защиты от поражения электрическим током система относится к классу защиты I в соответствии с требованиями ГОСТ 12.2.007.0.-75. Все цепи питания и сигнальные цепи имеют защиту от импульсных перенапряжений. Время установления рабочего режима не более 15 с.
Режим работы системы - непрерывный.
Количество циклов «открытие – закрытие» запорной арматуры неограничено.
Время закрытия/открытия запорной арматуры с применением АСДУК-ЭП зависит от типа применяемого электропривода и условного прохода шарового крана.
Технические характеристики
| Вид взрывозащиты | искробезопасная цепь; взрывонепроницаемая оболочка |
| Степень защиты | IP54 |
| Защита от поражения электрическим током | класс I |
| Напряжение переменного тока | < 242 В |
| Потребляемая мощность | < 65 Вт |
| Климатические условия эксплуатации | от минус 40 до +50°С |
| Относительная влажность воздуха при 98 % | +25 °С |
| Время установления рабочего режима | 15 с |
| Зона установки | взрывоопасная |
| Время работы от аккумуляторной батареи | не менее 24 ч |
| Метрологические характеристики системы | |
| Датчики с выходным унифицированным сигналом | от 4 до 20 мА |
| Предел основной относительной погрешности измерения давления |
± 1 % |
| Предел допускаемой основной погрешности измерений |
± 0,2 % |
| Периодичность поверки | 2 или 4 года |
| Параметры дискретных (релейных) входов системы: | |
| - напряжение логической единицы | от 16 до 32 В |
| - напряжение логического нуля ключа (реле) | < 5 А |
| Предельные параметры дискретных (релейных) выходов системы: | |
| - допустимый ток коммутации | 4 A |
| - коммутируемое напряжение постоянного или переменного тока | < 36 В |
| Электропитание системы | |
| Внешнее сетевое питание | ~220 В, 50 Гц |
| Аккумуляторная батарея | 24 В |
