АСДУК-ПКС
Системой линейной телемеханики предназначена для дистанционного управления запорной арматурой трубопроводов диаметром до 1420 мм с пневмогидроприводом
Description
Назначение
Система АСДУК-ПКС является системой линейной телемеханики и предназначена для дистанционного управления запорной арматурой трубопроводов диаметром до 1420 мм с пневмогидроприводом (от энергии давления транспортируемого газа или от энергии внешнего источника высокого давления), телеметрического контроля и измерения технологических параметров крановых узлов с передачей данных на Пульт управления с использованием спутникового канала системы космической связи "Ямал" (оператор: ОАО "Газпром космические системы") в качестве основного канала связи. Это позволяет обеспечить непрерывный контроль за работой системы АСДУК-ПКС в любом труднодоступном регионе России. В качестве резервного канала связи могут быть использованы каналы сотовой и технологической связи.
Функциональные возможности
Область применения системы АСДУК-ПКС:
Система устанавливается в местах, где отсутствует внешнее электроснабжение и стационарная связь на крановые узлы на линейной части магистральных газопроводов преимущественно следующих типов:
- крановые узлы на перемычках между нитками газопроводов
- крановые узлы на газопроводах-отводах
- крановые узлы на речных (дюкерных) переходах
- крановые узлы на переходах магистральных газопроводов через железнодорожные пути и автомобильные дороги
Условия эксплуатации системы:
Система соответствует виду климатического исполнения УХЛ и категориям размещения 1 и по ГОСТ 15150 при рабочем значении температуры окружающей среды от - 40 до + 50°С. Относительная влажность воздуха 98 % при температуре 25 °С.
Система предназначена для установки на опасных производственных объектах в соответствии с требованиями норм и правил промышленной безопасности, а также согласно требованиям главы 7.3 ПУЭ (седьмое издание) и других нормативно-технических документов, регламентирующих применение оборудования во взрывоопасных зонах.
Состав системы:

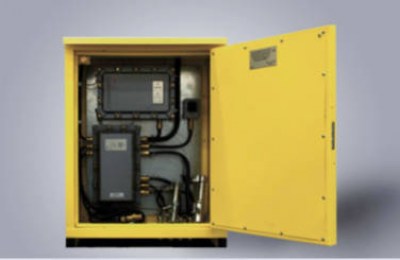

- комплекс телеметрии АСДУК (шкаф телемеханики, шкаф телемеханики сателитный, шкаф коммуникационный)
- малая земная станция спутниковой связи «Ямал-12К»
- ПО для интеграции в существующие системы диспетчеризации заказчика
Технические характеристики
| Вид взрывозащиты |
искробезопасная цепь; взрывонепроницаемая оболочка |
| Степень защиты | IP55 |
| Защита от поражения электрическим током | класс I |
| Напряжение постоянного тока | < 33,8 В |
| Климатические условия эксплуатации | от минус 40 до +50°С |
| Верхний предел относительной влажности воздуха с возможностью конденсации влаги и образования инея | 100% |
| Зона установки шкафа телемеханики | взрывоопасная |
| Зона установки шкафа СтСС | невзрывоопасная |
| Основной канал передачи данных | Спутниковый канал DVB-RCS, KU-диапазон |
| Резервный канал передачи данных | GSM с защитой передаваемых данных, проводной или радио канал передачи длинных, спутниковый канал DVB-RCS, KU-диапазон |
| Метрологические характеристики системы: | |
| Датчики термопреобразователей сопротивления | Pt-100 |
| Датчики давления с выходным сигналом | от 0,4 до 2 В |
| Предел допускаемой основной погрешности измерений | ± 0,1 % |
| Параметры дискретных (релейных) входов системы: | |
| уровень входного сигнала | от 0 до 30 В |
| Параметры дискретных (релейных) выходов системы: | |
| - коммутируемое напряжение постоянного или переменного тока | < 36 В |
| - допустимый ток коммутации ключа (реле) | < 6 А |
| Периодичность поверки | 2 года |
Электропитание системы Срок автономной работы* |
не менее 1 года |
* В базовом исполнение электропитание системы осуществляется от АКБ. Возможно подключение других источников электропитания.
