АСДУК-УОРГ

Назначение

Автоматизированная система АСДУК-УОРГ предназначена для организации дистанционного контроля режимов газоснабжения потребителя с диспетчерского пульта эксплуатирующей организации (ГРО, РГК) по беспроводным каналам связи стандарта GSM/ GPRS.

• контроль технологических параметров режима газоснабжения
• оперативное измерение расхода газа потребителям по методу перепада давления на регулирующем шаровом кране
• ограничение расхода газа с автоматическим поддержанием расхода газа на заданном уровне потребителям, в случае нарушения ими режима газоснабжения

Функциональные возможности

Принцип работы:

В системе «измерение расхода газа» реализован принцип измерения перепада давления газа на сужающем устройстве, в качестве которого применен шаровой кран изменяемой пропускной способностью.

Характеристика пропускной способности от угла поворота крана имеет строгую математическую зависимость, что позволяет построить динамическую математическую модель процесса и произвести вычисления величин расхода газа в зависимости от величины перепада давления газа на шаровом кране.

Данные о текущем расходе природного газа потребителю с узла учета по беспроводным каналам связи стандарта GSM/ GPRS поступают на диспетчерский пульт эксплуатирующей организации.

По полученным данным о текущем расходе оператор может принять решение об ограничении подачи газа потребителю, дистанционно установив лимит (уставку) ограничения расхода. Значения уставки по беспроводному каналу связи передаются на АСДУК-УОРГ.

Полученное значение величины расхода сравнивается с текущим значением и контроллер комплекса телеметрии, оснащенный функцией регулирования, производит ограничение расхода до установленной величины.

Области применения системы:

• Дистанционный мониторинг и управление режимами газоснабжения
• Контроль несанкционированного потребления
• Повышение дисциплины газопотребления
• Замена существующей приводной запорной арматуры в рамках реконструкции или технического перевооружения существующих объектов
• Оперативный учет расхода газа после ГРС, ГГРП и других объектов, где нет технической возможности или экономической целесообразности устанавливать стационарные УУРГ

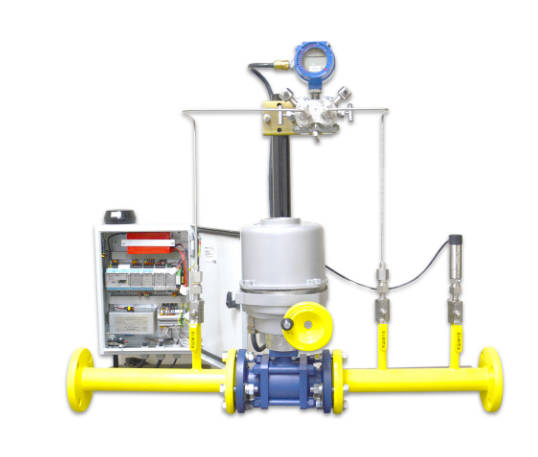

Состав системы:

• автономный комплекс телеметрии «АКТЕЛ» на базе интеллектуального контроллера, в составе с перезаряжаемыми литий-ионными АКБ, расположенные в антивандальном шкафу уличного исполнения с контролем открытия шкафа и регистрацией несанкционированного доступа
• кран шаровой регулирующий с электроприводом, специального исполнения с функцией механической блокировки полного перекрытия газопровода
• датчик перепада давлений взрывозащищенного исполнения
• датчик избыточного давления взрывозащищенного исполнения
• программное обеспечение интеллектуального контроллера, представляющее собой набор алгоритмов для реализации математических функций вычислений расхода газа и набор команд для выдачи управляющих воздействий на электропривод, с поддержкой алгоритма «обратной связи»

Технические характеристики

Характеристики объектов установки

• максимальный фактический расход газа — м3/ч (без ограничений)
• величина расхода газа, которая подлежит ограничению, до 60 %
• газопроводы среднего и высокого давления • температура газа, (среднегодовая или ежемесячная) — от минус 30 до +50 °С
• условный диаметр газопровода, мм — до Ду 250
• (для автономных объектов) • температура окружающей среды — от - 40 до +50 °С

Контролируемые, измеряемые параметры и команды

• перепад давления газа на регулирующем шаровом кране
• давление газа после регулирующего шарового крана
• расход газа
• положение регулирующего шарового крана (0...100%)
• регулирование параметров расхода газа потребителю с диспетчерского пульта (в м3)
• положения двери шкафа АСДУК-УОРГ
• контроль двери ограждения площадки АСДУК-УОРГ
• контроль питания 220В (при наличии централизованного эл. снабжения)
• доступ «свой-чужой»
• объекты без централизованного электроснабжения (автономные)
• объекты с наличием или возможностью подключения к электроснабжению 220/380В установка во взрывоопасной зоне (опция)

Сертификаты / Документы

• Руководство по эксплуатации
