БПЭК-02/МТ

Коммуникационный модуль предназначен для передачи данных с комплексов СГ-ЭК на диспетчерский пункт по GSM сети
изображение_2022-04-28_165840359

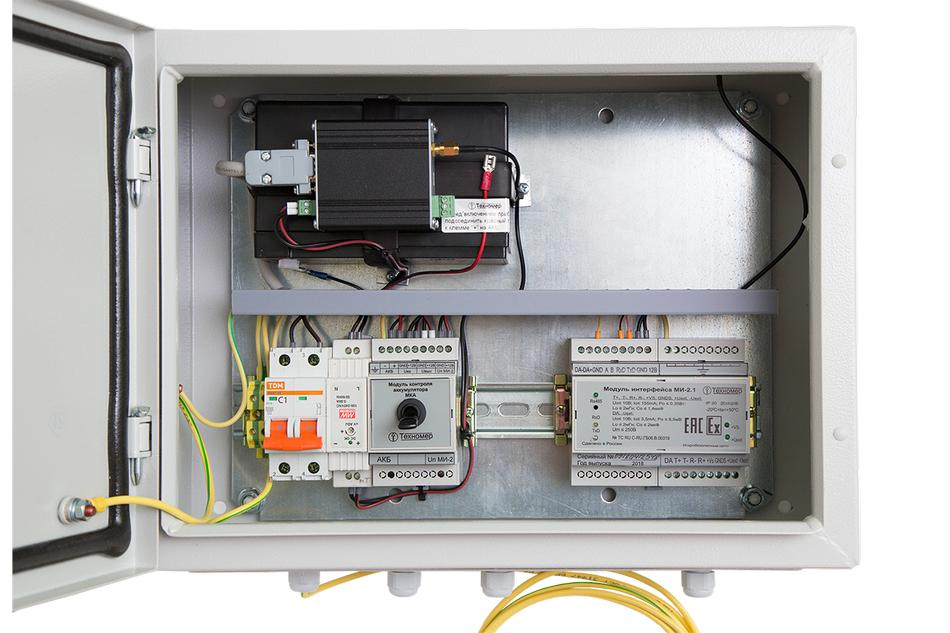

_2022-04-28_165857624

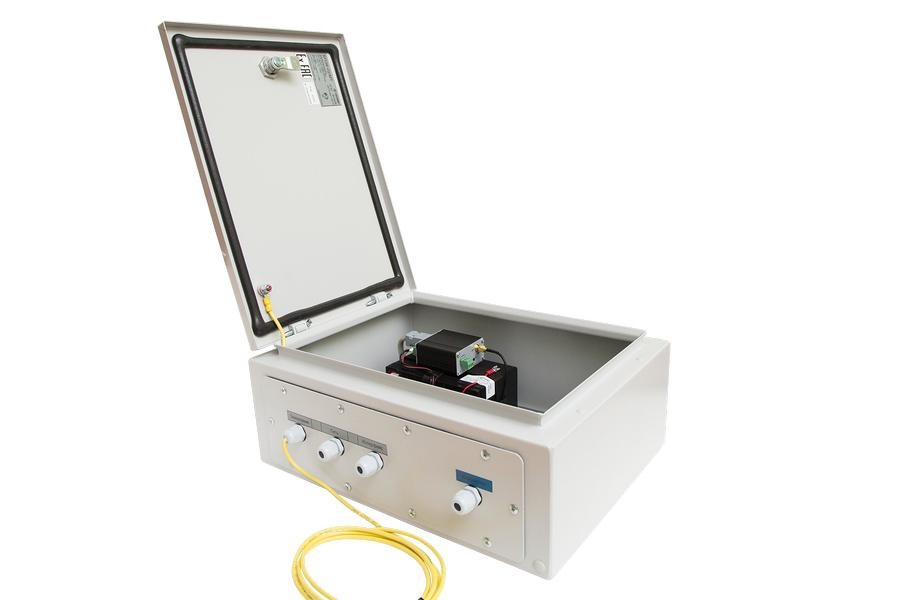

изображение_2022-04-28_224652743
изображение_2022-04-28_165840359
Description

Назначение

Коммуникационный модуль БПЭК-02/МТ предназначен для передачи данных с комплексов СГ-ЭК (корректоры ЕК270 или ЕК260) на диспетчерский пункт по GSM сети

Функциональные возможности

  • ретрансляции сигналов (линий) четырехпроводного интерфейса RS485 (полный дуплекс) во взрывоопасную зону;
  • обеспечения бесперебойного питания электронных корректоров объёма газа ЕК270 и ЕК260, установленных во взрывоопасной зоне, стабилизированным напряжением.

Область применения:

  • Cистемы сбора информации с комплексов учета газа СГ-ЭК.
  • БПЭК-02/МТ устанавливается вне взрывоопасной зоны.
  • Встроенный GSM модем обеспечивает передачу данных с узла учета газа.
  • БПЭК-02/МТ имеет встроенный аккумулятор, что позволяет сохранять его полную работоспособность, включая функцию передачи данных через GSM модем, при отключении сетевого напряжения в течение не менее 24 часов.

Технические характеристики

Интерфейс

  • БПЭК-02/МТ обеспечивает трансляцию четырёхпроводного интерфейса RS485 (полный дуплекс) во взрывоопасную зону.

Цепи питания

  • Питание БПЭК-02/МТ осуществляется от сети переменного тока напряжением не ниже 110В и не выше 240В, частотой (50±1)Гц, номинальное напряжение питания –220В. Питание блока питания осуществляется от сети переменного тока напряжением не ниже 110В и не выше 240В, частотой (50±1)Гц, номинальное напряжение питания –220В.
  • Выходное напряжение искробезопасной цепи питания - 8,6÷9,0В.
  • Искробезопасная цепь питания рассчитана на подключение взрывозащищенных устройств с током потребления до 50мА.
  • Маркировка взрывозащиты - [Ex ib] IIB, СТВ № РОСС RU.ГБ04.Б01191.
  • Блок питания имеет встроенный аккумулятор для резервного электропитания, что позволяет сохранить его работоспособность при пропадании сетевого напряжения в течение не менее 24 часов.

Условия эксплуатации блока питания

  • Диапазон рабочих температур от минус 20 до плюс 50°С.
  • Относительная влажность воздуха до 98% при +35°С и более низких температурах без конденсации влаги.
  • Класс защиты: IP 54.
  • Максимальная длина соединительного кабеля между ЕК270 (ЕК260) и БПЭК-02/МТ –300м.
  • Срок службы блока питания не менее 12 лет.
