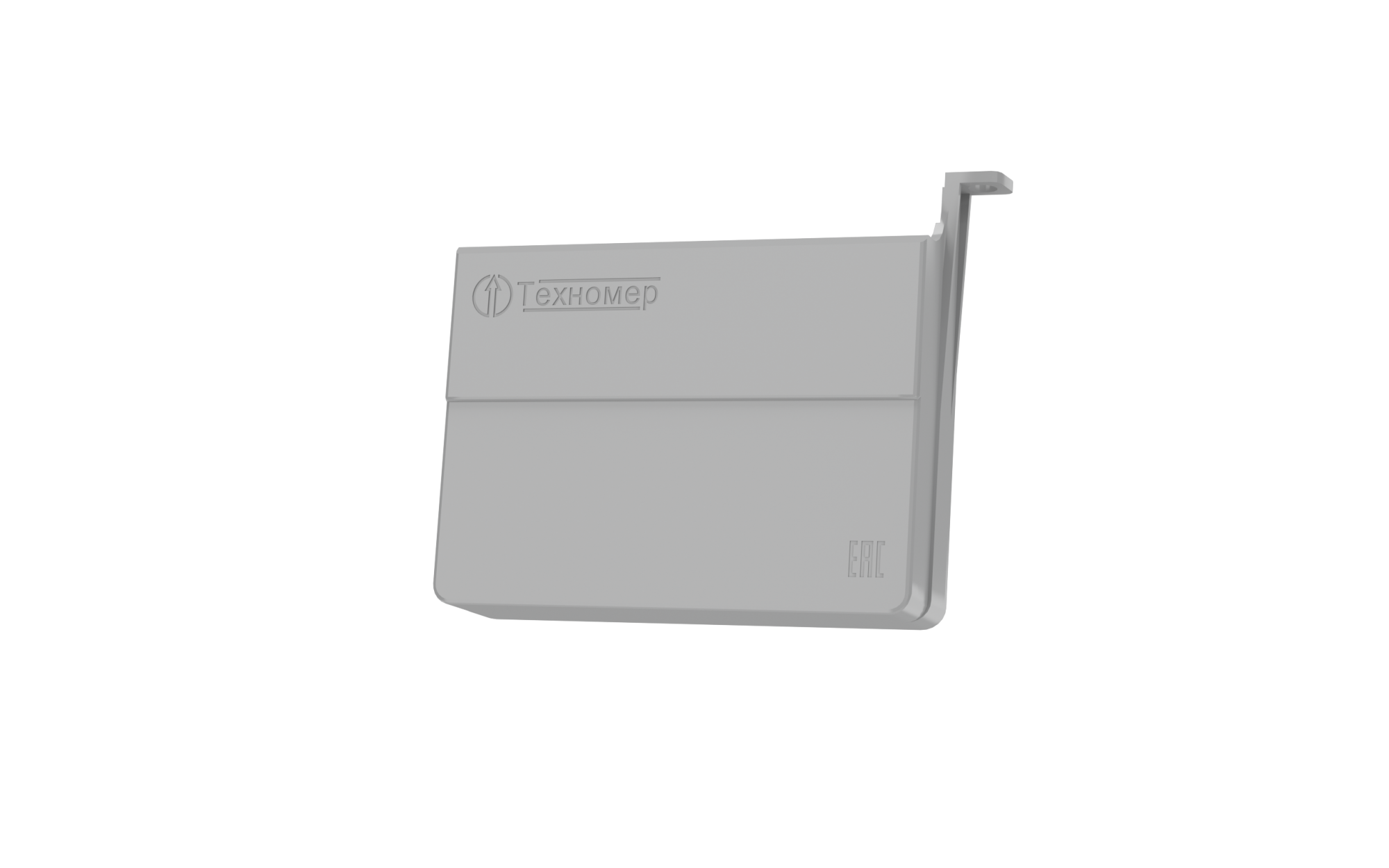

Модуль телеметрии ТМР-01

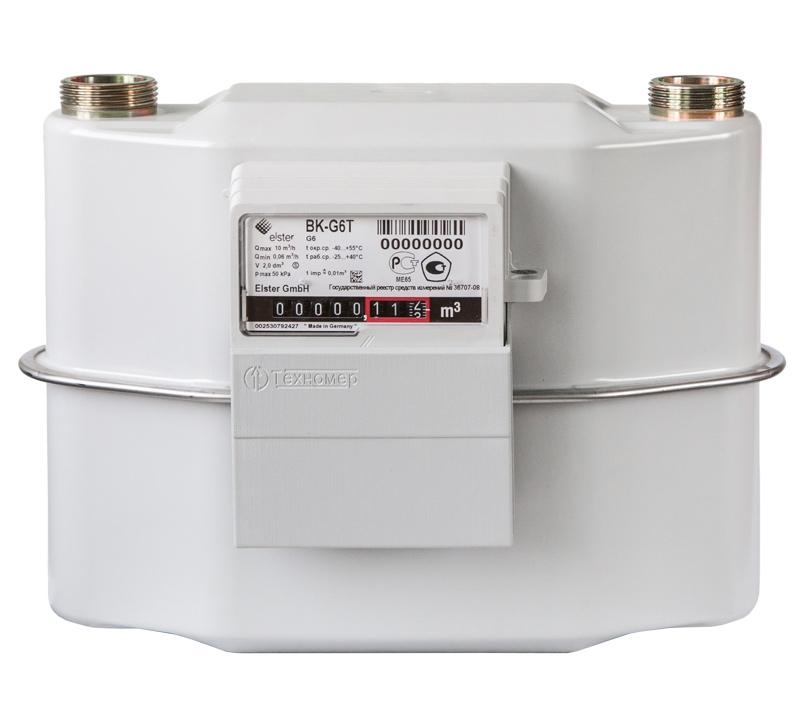

Предназначены для оснащения новых либо ранее установленных бытовых диафрагменных счетчиков газа серии ВК
изображение_2022-04-27_114500733
изображение_2022-04-27_114654880
изображение_2022-04-27_114500733
Description

Назначение

Модули телеметрии серии ТМР в исполнении ТМР-01 и ТМР-02 предназначены для оснащения новых, либо дооснащения уже ранее установленных бытовых диафрагменных счетчиков газа серии ВК типоразмера G1.6 — G6, с целью построения системы автоматического сбора данных по потреблению газа в коммунальном и бытовом хозяйствах.

Функциональные возможности

Модуль телеметрии ТМР-01, может использоваться как с новыми счетчиками газа, так и с уже установленными. Важным критерием является наличие низкочастотного (НЧ) выхода у счетчика. Не все производители газовых счетчиков предлагают данную возможность, как штатную опцию. Обычно НЧ выход счетчика предлагается как специальное исполнение. В отличии от других производителей счетчики газа серии ВК, выпускаемые ООО «ЭЛЬСТЕР Газэлектроника», серийно оснащаются НЧ выходом. Это означает, что если счетчик покупался и устанавливался потребителем газа много лет назад, то он без какой-либо доработки может быть включен в систему АСД, путем дооснащения модулем телеметрии ТМР-01.

Выполняемые функции:

  • Автоматическая передача показаний счетчика газа на сервер сбора данных.
  • Непрерывный мониторинг датчиков контроля безопасности эксплуатации внутридомового газового оборудования (для ТМР-02) и в случае их срабатывания мгновенная передача тревожных сообщений в аварийную службу.
  • Фиксирование несанкционированного вмешательства в работу счётчика газа (влияние сильным внешним магнитным полем) и передача аварийного сообщения на сервер сбора данных.
  • Архивирование показаний счетчика (часовой архив, суточный и архив изменений).
  • Передача по заданному расписанию текущих и архивных данных по GSM/GPRS каналу связи на сервер сбора данных.
  • Контроль разряда элементов питания (батарей).
  • Автономная работа без замены встроенных элементов питания при передаче данных 1 раз в неделю не менее 6 лет

Отличительные особенности:

  • Возможность дооснащения уже установленных счетчиков газа серии ВК.
  • Специальное исполнение с выносной антенной для использования в зоне с низким уровнем сигнала сотовой связи.
  • Возможность (для ТМР-02) беспроводного подключения по радиоканалу к следующим внешним датчикам:
    1. датчик дыма;
    2. сигнализатор загазованности (CH4);
    3. датчик углекислого газа (CO);
    4. датчик угарного газа (CO2);
    5. датчик срабатывания запорного газового клапана;
    6. другие датчики.

Технические характеристики

  • Канал связи для передачи данных на удаленный сервер - GSM/GPRS
  • Дискретный вход для счётных импульсов - 1шт.
  • Дискретный вход для статусных импульсов - 1шт.
  • Радиоканал связи с внешними датчиками (для ТМР-02) - 868 МГц
  • Количество контролируемых внешних датчиков (для ТМР-02), - до 16шт.
  • Питание - автономное, от встроенных батарей, с возможностью их замены
  • Срок непрерывной работы без замены батарей - не менее 6 лет
  • Степень защиты от воздействия окружающей среды - IP54
  • Температура окружающей среды - от −40°C до +55°C
  • Габаритные размеры, мм. - 110×82×27

Модуль телеметрии ТМР представляет собой устройство, предназначенное для длительной автономной работы от встроенного комплекта литиевых батарей. Модуль подсоединяется к счетной голове счетного механизма счетчика газа серии ВК типоразмера G1.6 — G6. Микропроцессор модуля производит подсчет импульсов, полученных от счетчика, формирует данные нарастающим итогом в часовом и суточном архивах и по окончании заданного интервала времени, передает архивные записи по каналу связи GPRS на удаленный сервер сбора и обработки данных.

Система АСД, на базе модулей телеметрии ТМР-01 решает следующие задачи:

  • автоматизация сбора и передачи информации с приборов учета энергоресурсов на сервер сбора и хранения данных, выполнение опроса счетчиков по заранее подготовленному расписанию;
  • получение оперативной и достоверной информации о потребленных объемах газа, достижение баланса между поставщиками и потребителями газа;
  • передача данных по беспроводным каналам связи GPRS/NFC;
  • информирование о нештатных ситуациях счетчика (несанкционированное воздействие на счетчик, обрыв импульсного кабеля, превышение допустимых границ потребления, сигнализация об утечке и обратном потоке и пр.);
  • достижение прозрачности доступа к счетчику газа;
  • экспортирование данных во внешние системы учета энергоресурсов и биллинговые системы;
  • выставление счета по реальным показаниям счетчиков;
  • считывание и оперирование архивными данными;
  • отслеживание несанкционированного отбора газа
