БП240К
Блок питания для ПЛК и ответственных применений с интерфейсом Ethernet
Description
Особенности и преимущества
- Конфигурирование и регулировка напряжения и выходного тока по Ethernet или USB (разъем типа microUSB).
- Ограничение выходного тока 120 % от номинального значения (режим статического резервирования Istat.boost).
- Защита от импульсного тока, перенапряжения, коротких замыканий.
- Минимальный уровень пульсаций (менее 0,5 %).
- Параллельное и последовательное подключение нескольких блоков без дополнительных внешних устройств защиты и выравнивания выходных токов.
- Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
- Удобный монтаж в шкаф автоматики (размеры корпуса: ширина 85 мм, глубина 95 мм).
Технические характеристики
|
Наименование |
Значение |
|
|
Выходные параметры |
||
|
Номинальное напряжение (Uном) |
24 В |
|
|
Номинальный ток (Iном) |
10 А |
|
|
Номинальная мощность (Pном) |
240 Вт |
|
|
Диапазон подстройки выходного напряжения |
22,5…29,0 В |
|
|
Допустимое отклонение напряжения, в том числе: |
||
|
— нестабильность выходного напряжения от входного напряжения |
± 0,7 % |
|
|
— нестабильность выходного напряжения от выходного тока |
± 2,0 % |
|
|
— коэффициент температурной нестабильности |
± 0,02 %/°С |
|
|
Размах напряжения шума и пульсаций (межпиковое), не более |
120 мВ |
|
|
Время установления выходного напряжения, не более |
2,5 с |
|
|
Входные параметры |
||
|
Напряжение питания переменного тока |
90…264 В |
|
|
Частота переменного тока |
47…63 Гц |
|
|
Напряжение питания постоянного тока |
110…370 В |
|
|
Номинальный ток потребления, не более |
3,25 А |
|
|
Пусковой ток, не более |
35 А |
|
|
КПД при номинальной нагрузке, не менее |
90 % |
|
|
Защиты |
||
|
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока |
120…125% от Iном |
|
|
Безопасность и ЭМС |
||
|
Устойчивость к механическим воздействиям по ГОСТ IEC 61131-2 |
N2 |
|
|
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3 |
Критерий качества А |
|
|
Излучение радиопомех (помехоэмиссия) по ГОСТ 32132.3-2013* |
Класс А |
|
|
Степень защиты по ГОСТ 14254 |
IP20 |
|
|
Категория перенапряжения по ГОСТ IEC 61204-7 |
I |
|
|
Степень загрязнения по ГОСТ Р 50030.1 |
2 |
|
|
Электрическая прочность изоляции: |
||
|
— вход-выход, вход-порт Ethernet |
3000 В |
|
|
— вход-корпус |
1500 В |
|
|
— выход-порт Ethernet |
1000 В |
|
|
Сопротивление изоляции (вход-выход-корпус) при 500 В, не менее |
20 МОм |
|
|
Ethernet (заводская установка) |
||
|
IP-адрес |
192.168.1.99 |
|
|
Маска подсети |
255.255.255.0 |
|
|
IP-адрес шлюза |
192.168.1.1 |
|
|
USB |
||
|
Адрес устройства |
1 |
|
|
Протокол для подключения к OwenConfigurator |
Owen Auto Detection Protocol |
|
|
Окружающая среда |
||
|
Рабочий диапазон температур окружающей среды (Tокруж) |
Минус 40…+70 °С |
|
|
Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более |
80 % |
|
|
Атмосферное давление |
84...106,7 кПа |
|
|
Температура хранения и транспортирования |
-40…+70 °С |
|
|
Прочее |
||
|
Срок эксплуатации |
10 лет |
|
|
Срок гарантийного обслуживания |
2 года |
|
|
Средняя наработка на отказ |
70 000 ч |
|
|
Масса, не более |
1,25 кг |
|
|
Тип автоматического выключателя |
10...16 A (характеристика B, C, D или аналогичная) |
|
|
* При условии подключения защитного заземления. |
||
Примеры применения

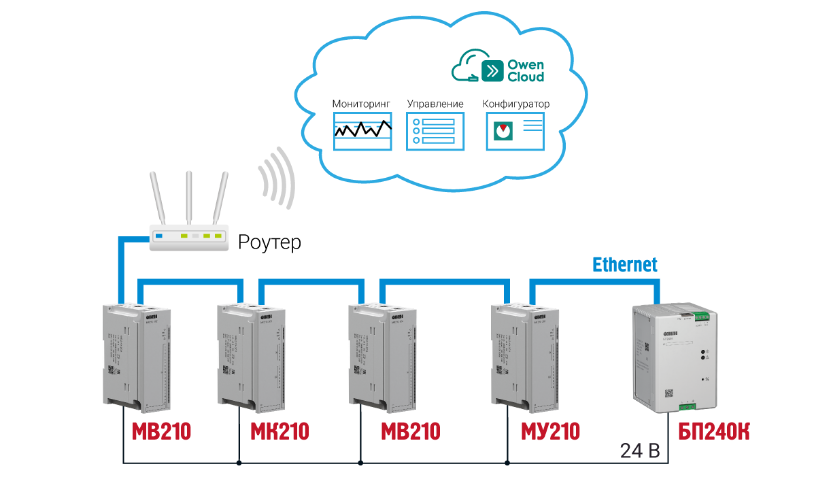

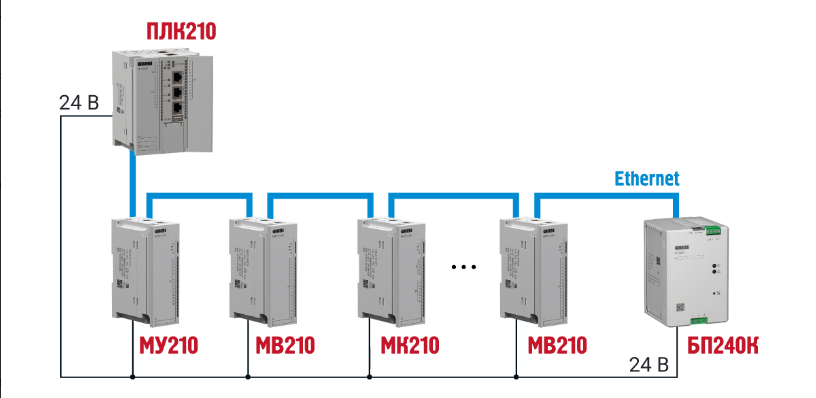

Стабилизированное питание и передача данных о состоянии питания по сети Ethernet в ПЛК верхнего уровня
Питание и контроль работы приборов, подключенных к облачному сервису OwenCloud
Управление и индикация

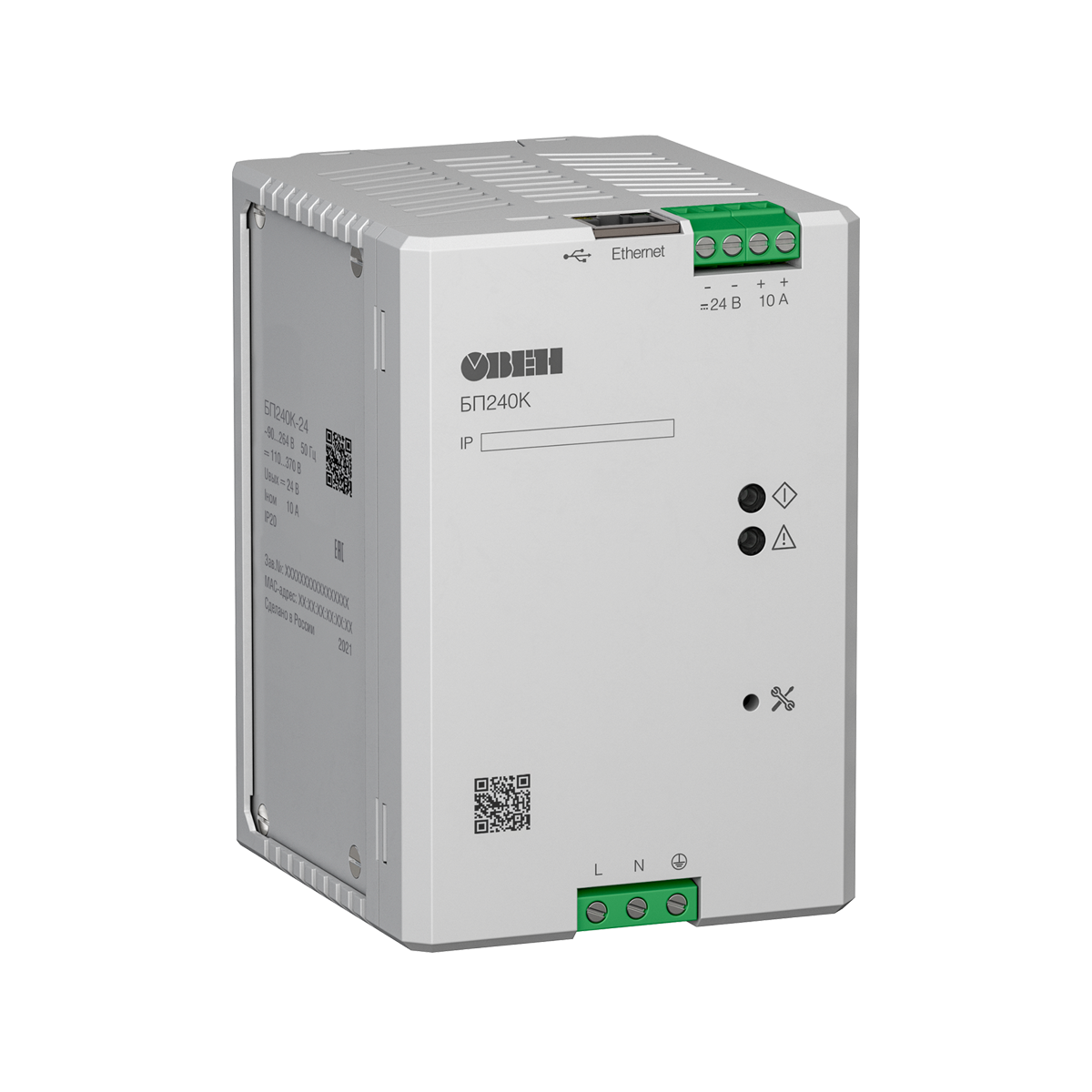

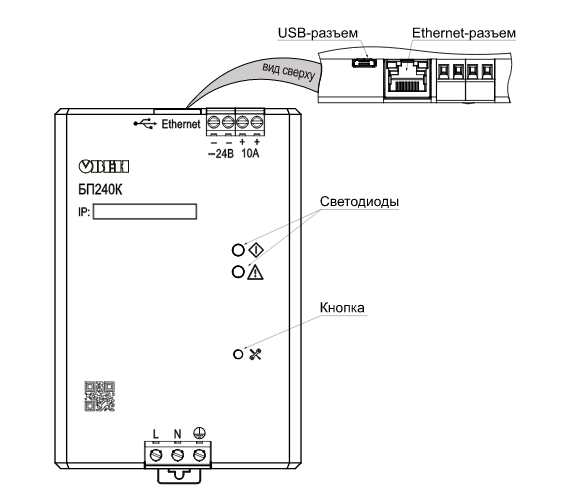

На лицевой панели блока питания БП240К размещены: сервисная кнопка, индикаторы «Работа» и «Авария», поле для нанесения IP-адреса (тонким маркером или наклейка). Сверху панели разъемы для Ethernet и MicroUSB.
Назначение сервисной кнопки
:
- восстановление заводских настроек;
- установка IP-адреса;
- обновление встроенного ПО.
|
Событие |
Индикаторы |
|
|
Работа |
Авария |
|
|
Номинальная нагрузка |
Светится зеленым |
Не светится |
|
Режим ограничения выходного тока |
Светится оранжевым |
Не светится |
|
Режим КЗ |
Светится красным |
Не светится |
|
Перегрев блока, выходное напряжение отсутствует |
Не светится |
Светится красным |
|
Перегрев блока, выходное напряжение есть |
Не светится |
Светится оранжевым |
Функциональные возможности
Защита от перегрева (диапазон рабочих температур)

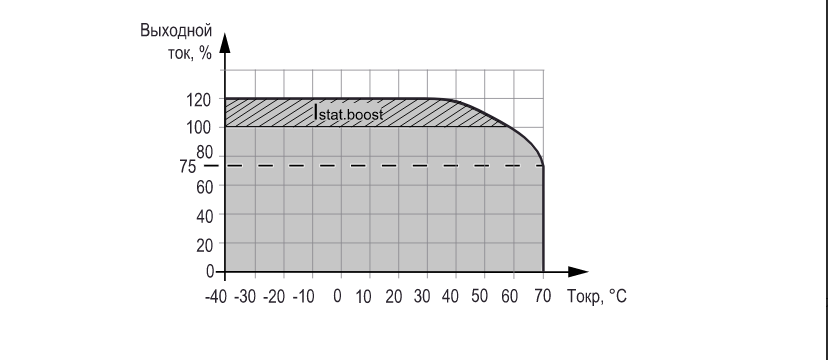

График зависимости выходного тока от температуры окружающей среды (дерейтинг 2,5 % / °С)
Защита по перегрузке типа «ограничение выходного тока»

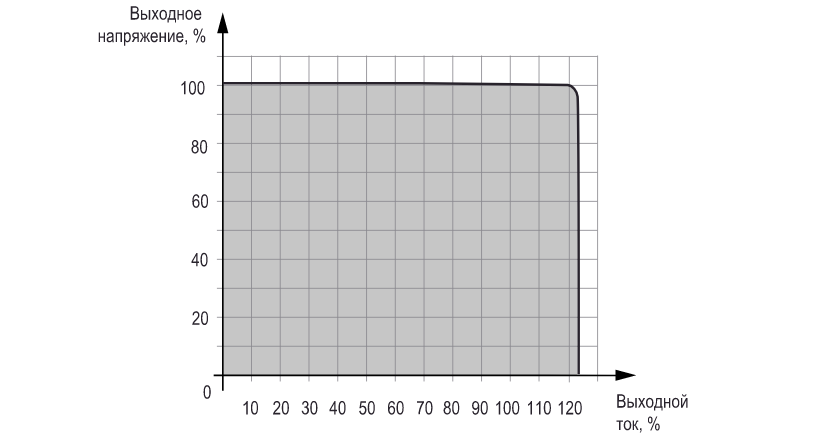

График зависимости выходного напряжения от номинального выходного тока

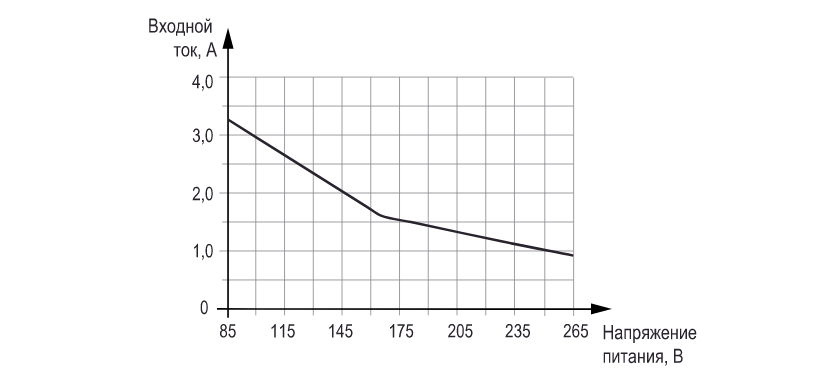

График зависимости входного тока от напряжения питания
КПД

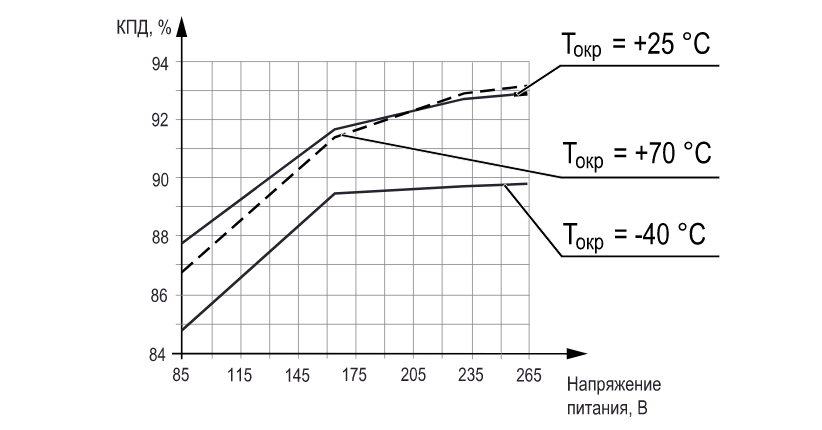

График зависимости КПД от напряжения питания и температуры окружающей среды БП240К

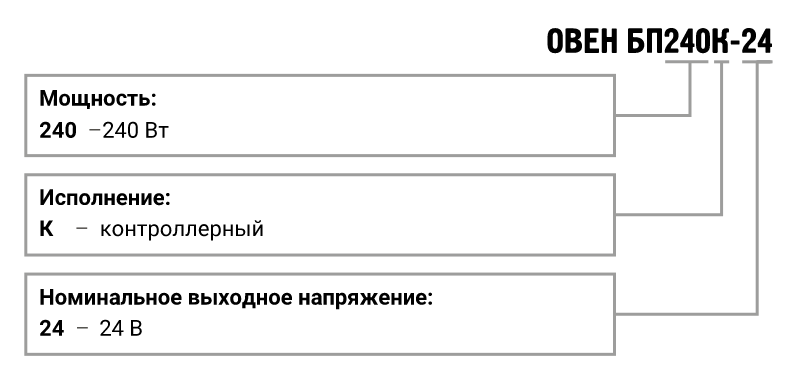

Модификации
Схема подключения и габаритные размеры

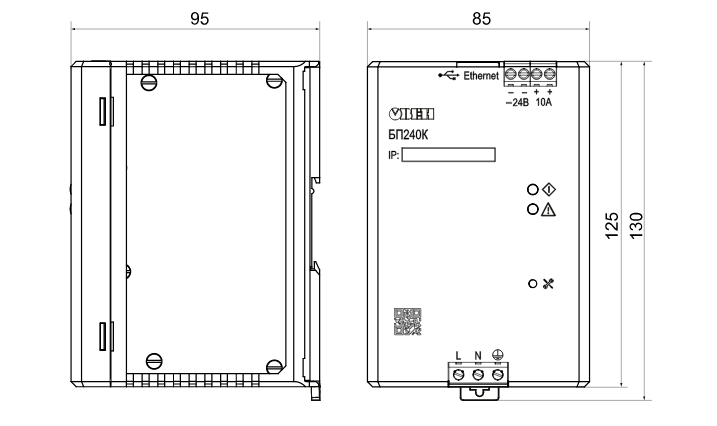

Габаритные и установочные размеры БП240К

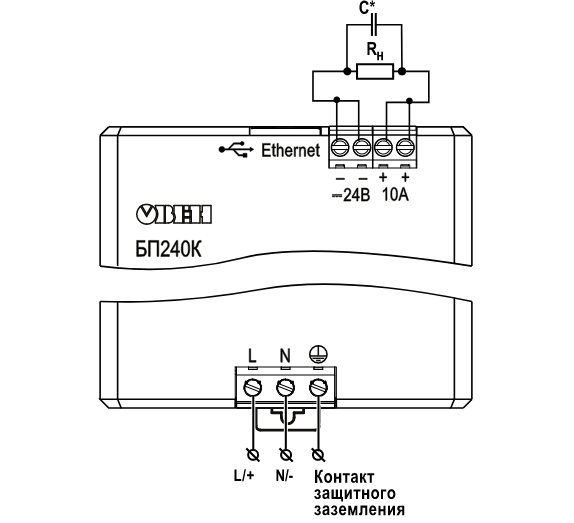

Назначение контактов и схема подключения БП240К

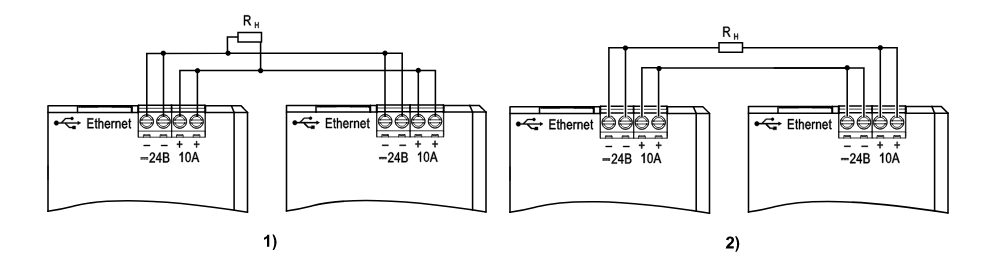

Параллельное (1) и последовательное (2) подключение блока питания БП240К
