Датчики электронного типа (до 16 бар)
Используются для контроля избыточного давления и вакуумметрического давления газа или воздуха в системах газоснабжения и вентиляции
Description
Назначение
Датчики-реле давления газа используются для контроля избыточного давления (ДРД-..., ДРД-...Н, ДРД-...Е) и вакуумметрического давления (ДРД-...Т, ДРД-Е...-Т) газа или воздуха в системах газоснабжения и вентиляции.
Они контролируют величину давления и при достижении установленных значений обеспечивают выдачу соответствующего сигнала на систему автоматики и управления.
Могут соединяться в блоки (например, если необходимо контролировать верхний и нижний пределы давления).
Климатическое исполнение У3.1 (-30...+60 ОС).
Описание

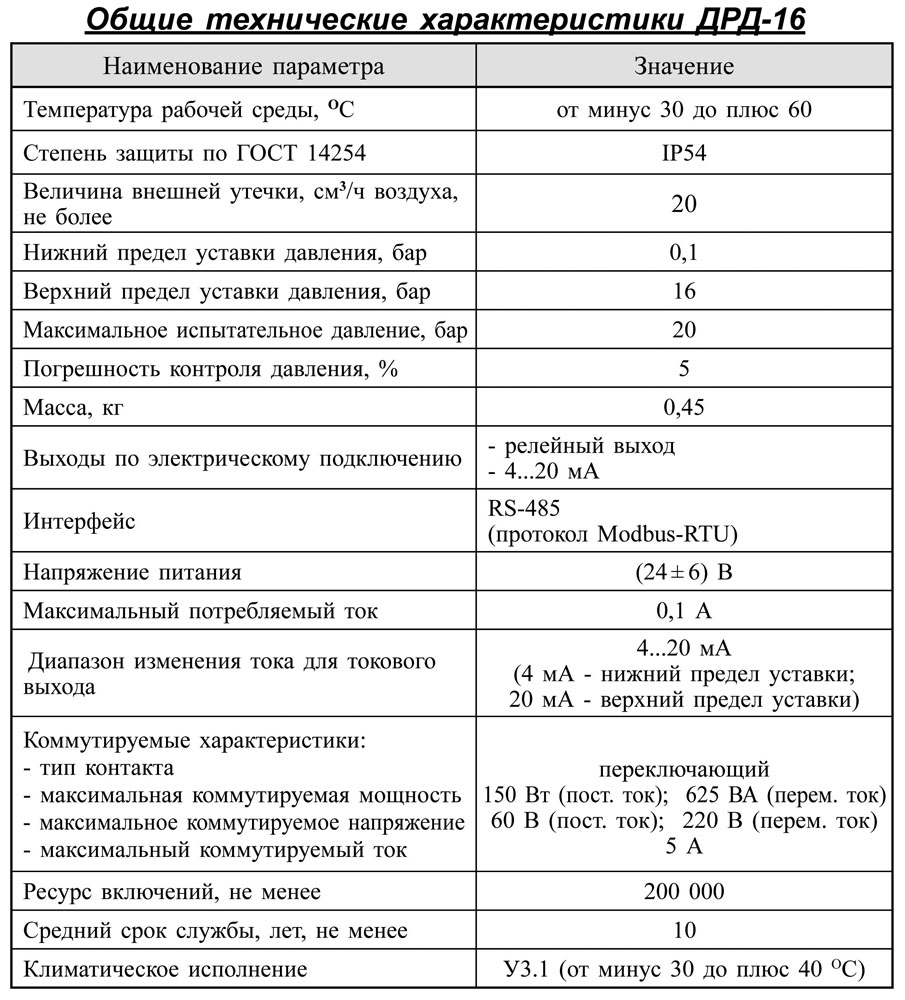

Датчики-реле давления ДРД-16 используются для контроля избыточного давления газа или воздуха в системах газоснабжения. Величина контролируемого давления выводится на цифровой индикатор расположенный на лицевой панели датчика.
При достижении установленного значения обеспечивает выдачу сигнала замыканием контактов реле в систему автоматики.
Контроль величины избыточного давления также обеспечивается сигналом токового выхода 4…20 мА или по интерфейсу RS485 по протоколу Modbus-RTU.

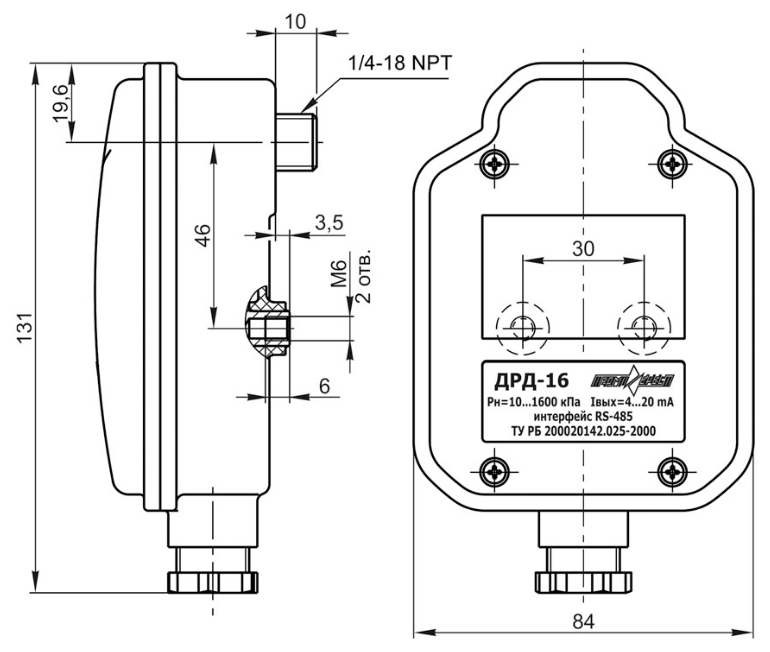

Чертежи
Датчик-реле давления ДРД-16 подключается к газовой системе с помощью резьбового патрубка (1/4-18 NPT).
Контролируемое давление преобразуется в выходной токовый сигнал 4...20 мА.
Для подключения проводов необходимо: - снять лицевую крышку, отвернув 4 винта; - электрические провода подключаются согласно схемы подключения к контактам разъемов, расположенных на нижней плате датчика (схема приведена на рис. 26-8); - после окончания подключения электромонтажа, установите крышку на место и заверните винты.

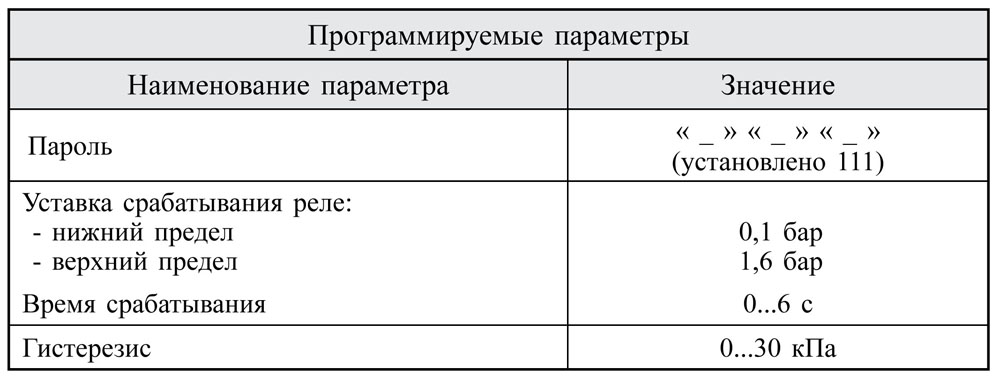

Процесс программирования осуществляется кнопками SA1, SA2 и SA3, установленными под экраном, на верхней плате. Порядок программирования параметров описан в руководстве по эксплуатации на датчик.
