Датчики электронного типа (до 16 бар)Датчики мембранного типа серии ДРД

Датчики электронного типа серии ДРД-Е

Используются для контроля избыточного давления и вакуумметрического давления газа или воздуха в системах газоснабжения и вентиляции

Call for price

Description

Назначение

Датчики-реле давления газа используются для контроля избыточного давления (ДРД-..., ДРД-...Н, ДРД-...Е) и вакуумметрического давления (ДРД-...Т, ДРД-Е...-Т) газа или воздуха в системах газоснабжения и вентиляции.

Они контролируют величину давления и при достижении установленных значений обеспечивают выдачу соответствующего сигнала на систему автоматики и управления.

Могут соединяться в блоки (например, если необходимо контролировать верхний и нижний пределы давления).

Климатическое исполнение У3.1 (-30...+60 ОС).

Описание

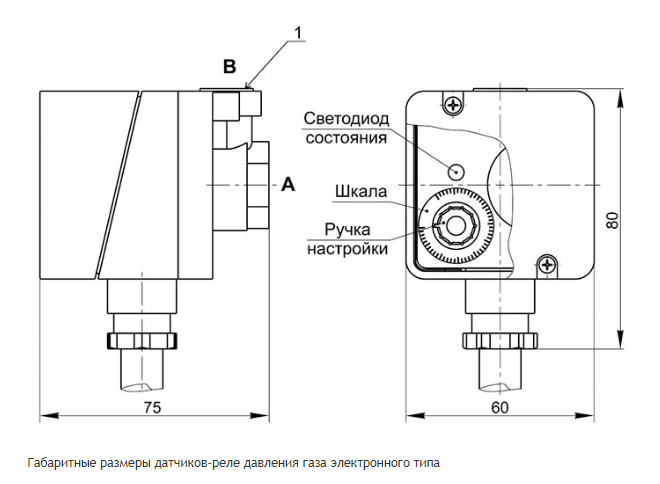

Корпусные детали датчика выполнены из коррозионностойких материалов (сплавы из цветных металлов, высокопрочная пластмасса). Крышка выполнена из прозрачной пластмассы.

Технические характеристики

Наименование параметра	Значение
Напряжение питания датчика-реле	(24 ± 6) В
Максимальный потребляемый ток	50 мА
Диапазон изменения тока для токового выхода	4...20 мА (4 мА - нижний предел уставки; 20 мА - верхний предел уставки)
Максимальный коммутируемый ток для транзисторного ключа	150 мА
Коммутируемые характеристики релейного выхода: - максимальная коммутируемая мощность - максиальный коммутируемый ток	150 Вт (при 60 В пост. тока); 625 ВА (при 220 В, 50 Гц). 5 А
Длина кабеля	0,5 м

Электрические провода подключаются к контактам датчика согласно схем приведенных в разделе "Модификации".

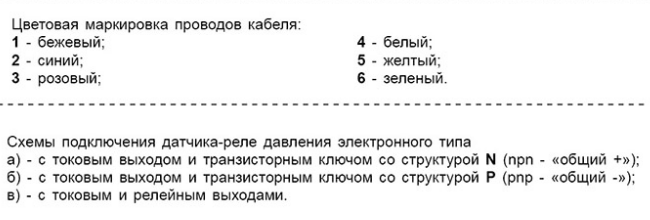

Подключение должно производиться в соответствии с цветовой маркировкой проводов кабеля.

В датчиках-реле электронного типа присутствуют устройства электронной индикации:

- токовый выход и транзисторный ключ со структурой N (npn - «общий +»);
- токовый выход и транзисторный ключ со структурой P (pnp - «общий -»);
- токовый и релейный выходы.

Срабатывание датчика-реле давления газа контролируется по индикатору (светодиоду), имеющемуся в конструкции датчика-реле. При давлении меньшем давлению срабатывания (настройки) присутствует зеленое свечение индикатора. При достижении давления настройки или более - загорается индикатор красного цвета.

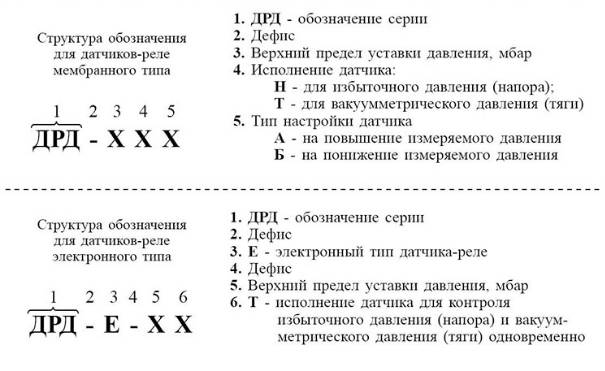

Модификации

Наименование параметра	ДРД-Е-40	ДРД-Е-100	ДРД-Е-1000	ДРД-Е-6000	ДРД-Е-70Т
Нижний предел уставки давления	0,5 мбар	5 мбар	0,05 бар	0,5 бар	-70 мбар
Верхний предел уставки давления	40 мбар	100 мбар	1,0 бар	6,0 бар	70 мбар
Максимальное рабочее давление	60 мбар	150 мбар	1,5 бар	9,0 бар	100 мбар
Разброс срабатываний, % от величины уставки, не более	±10
Зона возврата, % от величины уставки, не более	±5
Масса, кг, не более	0,45

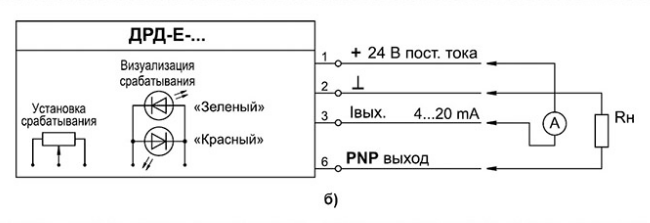

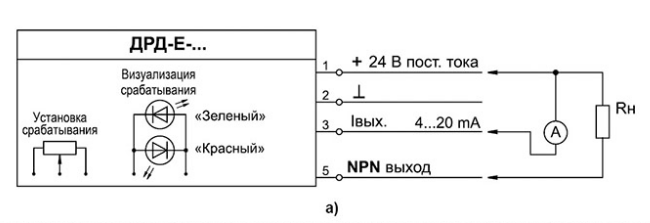

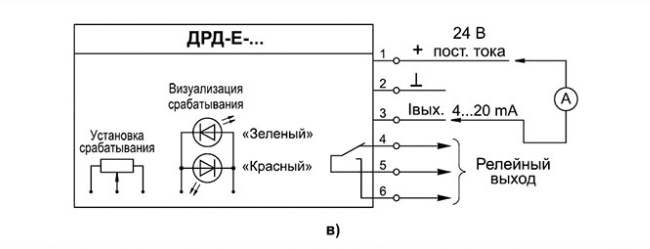

Электрическое подключение датчика-реле электронного типа производится в соответствии со схемами приведенными ниже. Подключение должно производиться в соответствии с цветовой маркировкой проводов кабеля.
