Дифманометр мембранный от 6 кПа

Приборы для измерения перепада давления в системе, заполненной некристаллизующейся жидкостью или газом.
dp_160.xnbak

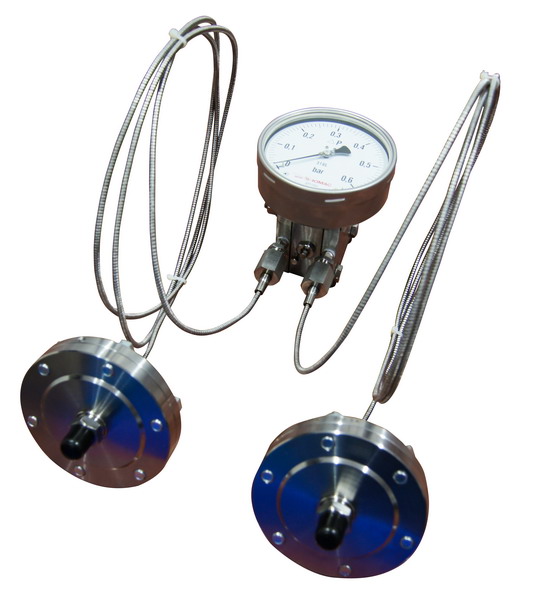

dp_160-2

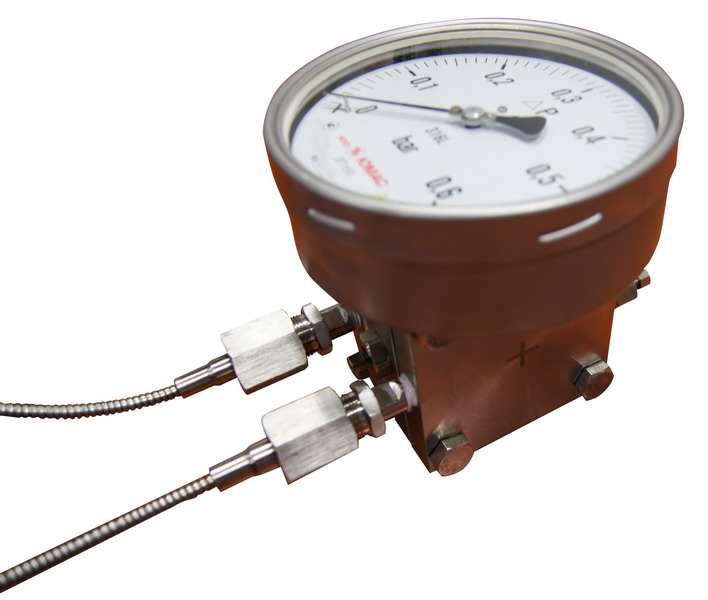

dp_160-1

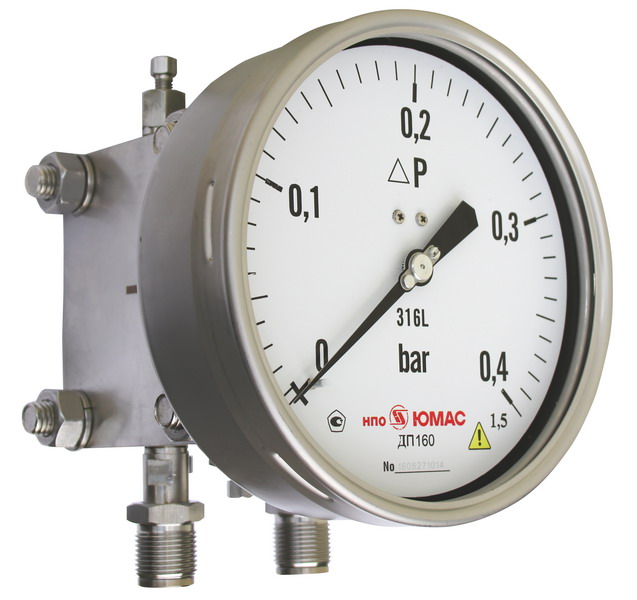

dp_160.xnbak
Description

ГОСТ 2405-88

ТУ 4212-001-62100924-2010

Производитель: НПО "ЮМАС"

Назначение

Назначение дифференциальных манометров (дифманометров) – измерение перепада давления в системе, заполненной некристаллизующейся жидкостью или газом. Эти приборы имеют мембранные камеры низкого и высокого давлений, реагирующим на изменение состояния рабочей среды. Применяются в промышленности, при обустройстве систем фильтрации и измерения уровня в закрытых резервуарах.

Особенностью данной модели является работа при высоких перегрузках. Статическое (рабочее) давление - до 25 МПа (250 кгс/см2).

Технические характеристики

Диаметр корпуса, мм

100, 150

Класс точности

2,5 по возрастанию - стандарт
1,5 по возрастанию - опция

Диапазон измерения

- от 0 до 6/ 10/ 16/ 25/ 40/ 60 кПа
- от 0 до 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1/ 1,6 МПа

по заказу: мбар, бар, кгс/см2, mm H2O

Статическое давление (рабочее)

0...10 МПа - стандарт
0...25 МПа - опция

Штуцер

сталь нержавеющая 03Х17Н13М2 (316L),
2хМ20х1,5 - стандарт
2хG1/2 - опция

Циферблат

алюминиевый сплав, белый, шкала чёрная.

Разворот шкалы:
- 180 ° для диапазона измерения от 0 до 6/ 10 кПа
- 270 ° для всех остальных диапазонов


Корпус

сталь нержавеющая:
- 08Х18Н10 (304) - стандарт
- 08Х17Н13М2 (316) - опция

Мембрана

сталь нержавеющая 03Х17Н13М2 (316L) - стандарт
MONEL - опция

Рабочая камера

сталь нержавеющая 08Х17Н13М2 (316) - стандарт
MONEL - опция

Уплотнения

Viton

Стекло

многослойное безопасное Safety glass

Степень защиты

IP65

Климатическое исполнение
по ГОСТ 15150-69

У2- стандарт
УХЛ1 - опция

Температура окружающей среды

-40... +60 °С - стандарт
-60... +60 °С - опция

Температура измеряемой среды

до +100 °С

Виброзащищённость
по ГОСТ Р 52931-2008

группа L3


Средний срок службы

10 лет

Опции

• заводской номер (по умолчанию)
• виброустойчивое исполнение (наполнение корпуса: глицерин, силикон)
• выходной сигнал 4...20мА
• корпус из нержавеющей стали 08Х17Н13М2 (316)

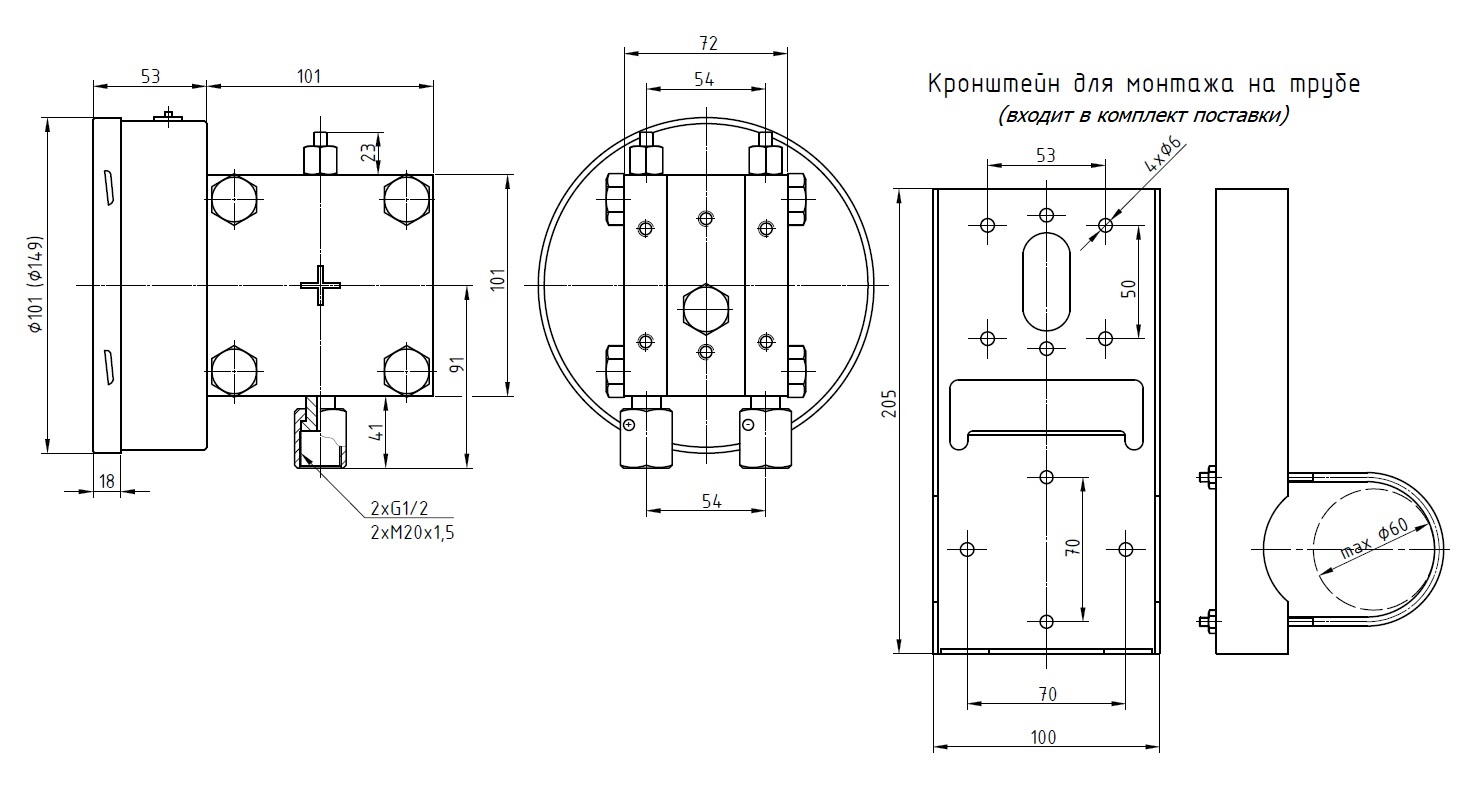

Чертежи


Примеры заказа

Диффманометр показывающий (ДП), диаметром корпуса 100мм (100) из нержавеющей стали (Н), части , контактирующие со средой из нержавеющей стали (Н), радиальным расположением штуцера (Р), серии МБ (МБ), статическим давлением до 25 МПа (25 МПа), измеряемым давлением 25кПа (25кПа), присоединительные размеры штуцеров G1/2 (G1/4):

Дифманометр ДП100НН/Р-МБ-25МПа-25кПа-G1/2

Диффманометр показывающий (ДП), диаметром корпуса 160мм (160) из нержавеющей стали (Н), части, контактирующие со средой из монеля (М), радиальным расположением штуцера (Р), серии МБ (МБ), статическим давлением до 10 МПа (10 МПа), измеряемым давлением 0,1МПа (0,1МПа), присоединительные размеры штуцеров М20х1,5 (М20х1,5), температурой окружающей среды -60... +60 °С (Токр=-60С):

Дифманометр ДП160НМ/Р-МБ-10МПа-0,1МПа-М20х1,5-Токр=-60С

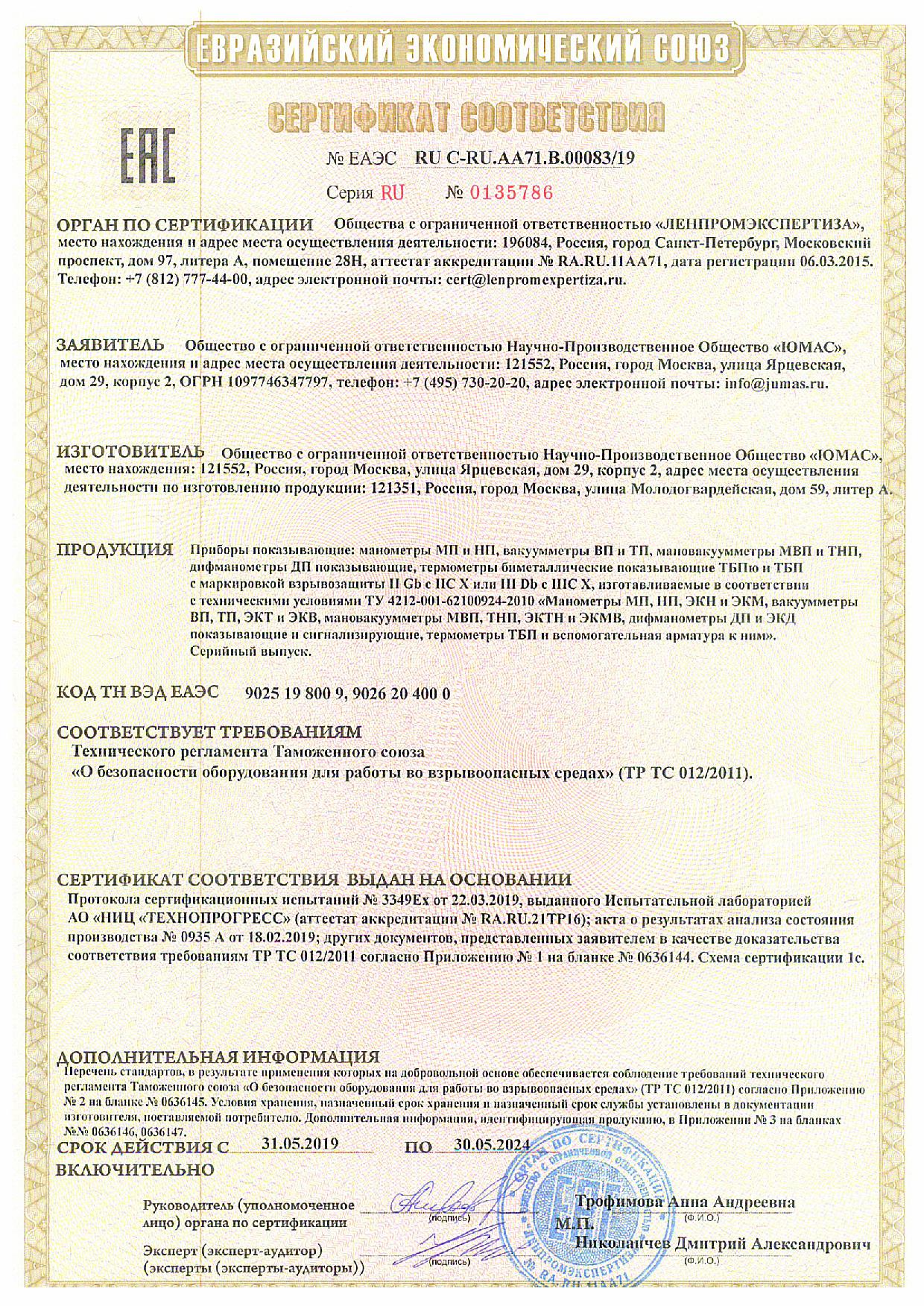

Сертификаты / Документы
