Манометры дифференциальные ДСП, ДСС

 1. Предельно допускаемые рабочие
      избыточные давления, кгс/см²

63; 160; 250; 320

 2. Верхние пределы измерений
     манометрической части дифманометров
     ДСС-711-2С-М1, ДСС-712-2С-М1, кгс/см²

6; 10; 16; 25; 40; 60; 100; 160 на избыточное давление до 63 и 160 кгс/см²

16; 25; 40; 60; 100; 160; 250; 400 на избыточное давление до 250 и 320 кгс/см²

 3. Предельные номинальные перепады
     давлений, кгс/см²

0,063; 0,1; 0,16; 0,25; 0,4; 0,63; 1; 1,6; 2,5 – на избыточное давление до 63 и 160 кгс/см²

0,4; 0,63; 1,6; 2,5; 4; 6,3 – на избыточное давление до 250 и 320 кгс/см²

 4. Классы точности

1; 1,5

 5. Верхние пределы измерений:
     а) дифманометров-расходомеров
     выбираются из ряда
     А=а·10ⁿ, где а – одно из чисел
     ряда, n – целое (положительное или
     отрицательное) число или нуль

1; 1,25; 1,6; 2; 2,5; 3,2; 4; 5; 6,3; 8

     б) дифманометров-перепадомеров

должны соответствовать предельным номинальным перепадам давления

     в) дифманометров-уровнемеров выбираются
     из ряда

63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 4000; 6300; 10000; 16000 см
0,63; 1; 1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 63; 100; 160 м

     г) дифманометров-уровнемеров ДСП-УС
     выбираются из ряда

160; 250; 400; 630; 1000; 1600 см – на избыточное давление 25 кгс/см²

 6. Время одного оборота диаграммы, ч

24

 7. Питание дифманометров ДСС-711-М1,
     ДСС-711-2С-М1; ДСП-4Сг-М1 от сети
     переменного тока:

     - напряжение, В

220 +22/-33

     - частота, Гц

50±1

 8. Температура окружающей среды, °С
     ДСС-711-М1; ДСС-711-2С-М1
     ДСС-712-М1; ДСС-712-2С-М1
     ДСП-4Сг-М1; ДСП-160-М1
     ДСП-160-М1
     ДСП-УС

–10…+50
–10…+50; –30…+50
–40…+50
–55…+70     По заказу
–40…+50

 9. Климатические исполнения:
     показывающие дифманометры
     самопишущие дифманометры
     ДСП-160-М1; ДСП-УС; ДСП-4Сг-М1
     для остальных типов дифманометров

У2
У3
Т2
Т3

10. Относительная влажность воздуха при температуре 35°С
      для исполнения У, %
      для исполнения Т, %

80 или 95
100

11. Степень защиты от воздействия пыли и воды:
      для дифманометров ДСП-160-М1; ДСП-4Сг-М1; ДСП-УС
      для остальных дифманометров

IP55
IP40, IP54

12. Виброустойчивость, группа

L3

13. Разрывная мощность контактов
      сигнализирующего устройства, В·А, не более

40

14. Параметры питания
      сигнализирующего устройства:
      напряжение, В
      частота, Гц

220 +22/-33 или 36 +3,6/-5,4
50±1 или 60±1

15. Присоединительная резьба

М22х1,5-8g

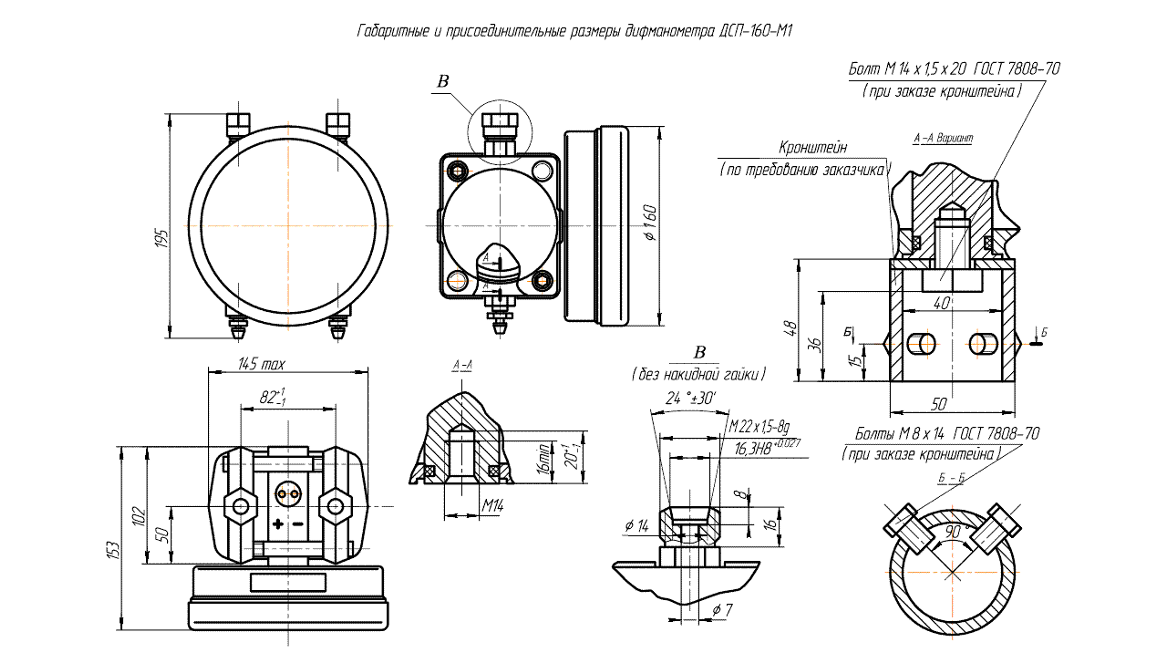

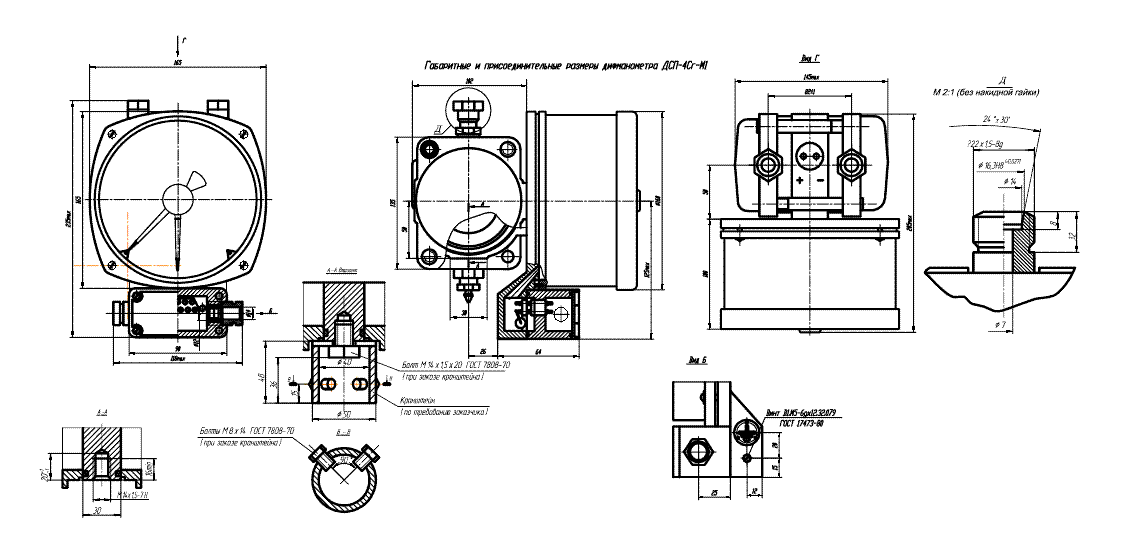

16. Габаритные размеры, мм:
      дифманометров самопишущих
      показывающих
      показывающих сигнализирующих

280х340х230
195х153х136
235х205х165

17. Масса, кг, не более

16

18. Изготавливаются по

ТУ 25-7310.0063-2009

19. Код ОКП

42 1253

20. Интервал между поверками

1 год
