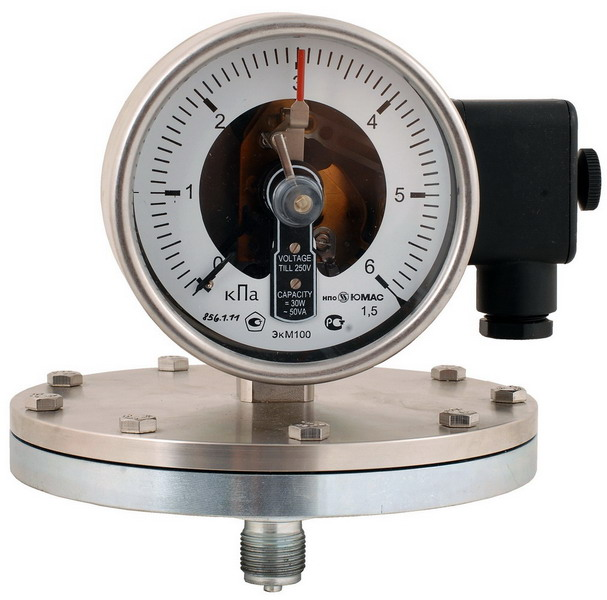

Электроконтактные манометры для малых давлений (от 4 кПа)
Предназначены для измерения избыточного и/или вакуумметрического давления агрессивных кристаллизующихся сред, замыкания и размыкания электрических цепей при достижении заданного предела давления
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Назначение
Предназначены для измерения избыточного и/или вакуумметрического давления агрессивных кристаллизующихся сред, а также замыкания и размыкания электрических цепей при достижении заданного предела давления; при гидрозаполнении - в условиях повышенных вибраций и пульсаций измеряемой среды
Технические характеристики
| Диаметр корпуса,мм | 100, 160 |
| Класс точности | 1,5; 2,5 - с жидкостным наполнением до 60 кПа |
| Вариация срабатывания | 4-6 |
| Диапазон измерения | • ЭКМ - от 0 до 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100/ 160/ 250 кПа • ЭКМ - от 0 до 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5 МПа • ЭКВ - от -0,1 до 0 МПа • ЭКМВ - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5 МПа по заказу: кгс/см2, бар, атм, мм вод.ст. |
| Рабочие нагрузки | постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 110% шкалы |
| Исполнение корпус-штуцер | радиальное |
| Штуцер | сталь нержавеющая, М20х1,5 (по умолчанию), G1/2 - SW22 - □22 или Ду15, 20, 25, 50 Ру40 (размеры по DIN2501 и ГОСТ 12815-80) |
| Электрическая схема | I, II, III, IV, V (по умолчанию), VI по ГОСТ 2405-88 |
| Измерительный элемент | мембрана, < 0,16 МПа - сталь нержавеющая > 0,16 МПа - Duratherm 600 |
| Механизм | сталь нержавеющая |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | сталь нержавеющая |
| Стекло | пластик |
| Обечайка | сталь нержавеющая, байонет (резьба) |
| Степень защиты | IP54 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 |
| Температура окружающей среды | -50... +60 °С |
| Температура измеряемой среды | до +200 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса, кг | Ø 100 - 3,3 Ø 160 - 4,2 |
| Опции | • заводской номер (по умолчанию) • пломбировка корпуса • технологическая черта • специальная шкала (температурная аммиака) • внутренний демпфер |
Чертежи
Примеры заказа
Электроконтактный манометр (ЭКМ), диаметром корпуса 160мм (160), диаметром мембраны 120мм (120) из нержавеющей стали (Н), коррозионностойкого исполнения (Н), с магнитомеханическими контактами (Эк), радиальным расположением штуцера, пределом измерения 6 кПа (6 кПа), присоединительной резьбой штуцера М20х1,5, электрической схемой "Исполнение 5":
Манометр ЭКМ160/120ННЭк-6кПа
