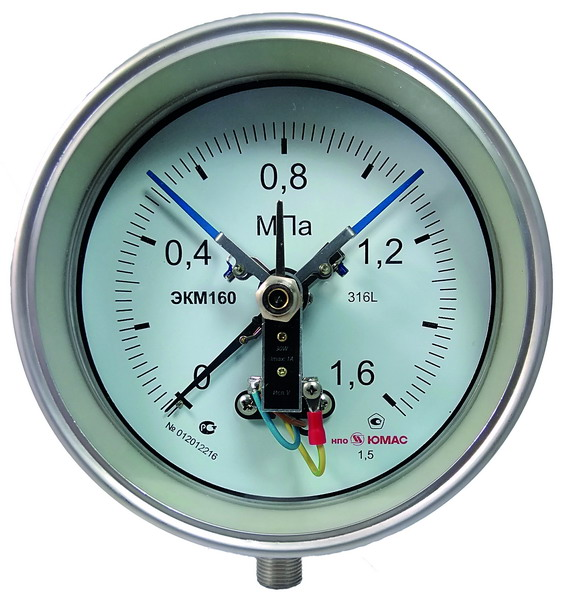

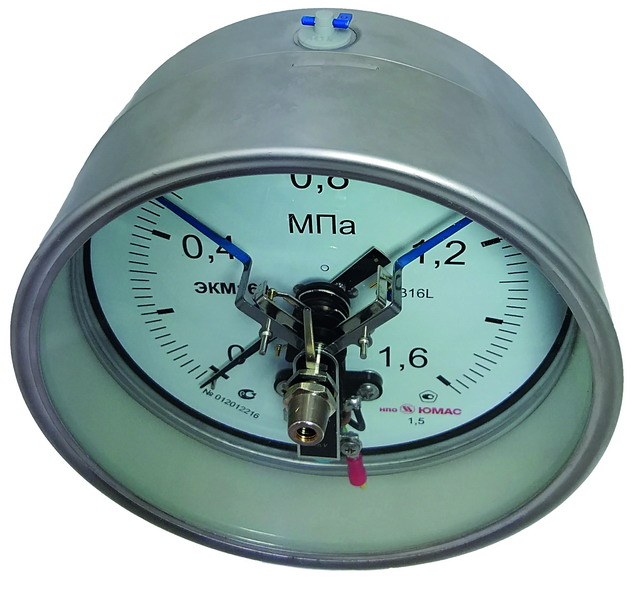

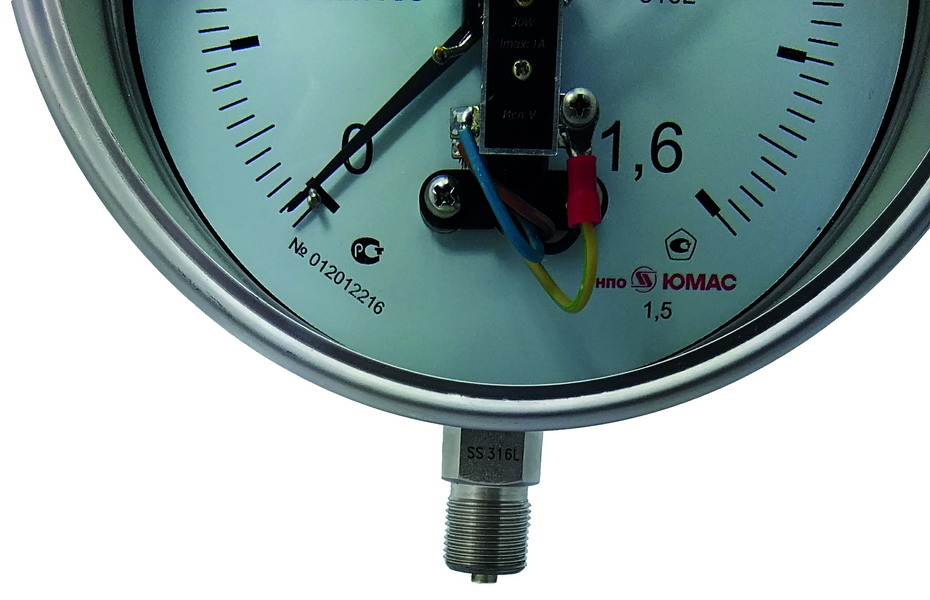

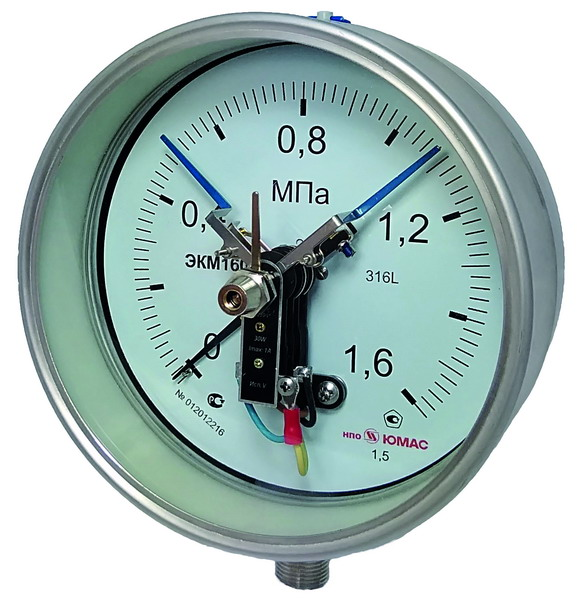

Электроконтактные манометры коррозионностойкие
Предназначены для измерения избыточного и/или вакуумметрического давления неагрессивных некристаллизующихся сред
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Назначение
Предназначены для измерения избыточного и/или вакуумметрического давления неагрессивных некристаллизующихся сред (жидкостей, газа, пара), а также замыкания и размыкания электрических цепей при достижении заданного предела давления.
Технические характеристики
| Диаметр корпуса,мм | 100, 160 |
| Класс точности | 1,5 |
| Вариация срабатывания | 4-6 |
| Диапазон измерения, МПа | • ЭКМ - от 0 до 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100 |
| Рабочие нагрузки | постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 110% шкалы |
| Исполнение корпус-штуцер | радиальное |
| Штуцер | сталь нержавеющая, P<100,0МПа - М20х1,5 (по умолчанию), G1/2 - SW22 - □22 |
| Электрическая схема | III, IV, V (по умолчанию), VI по ГОСТ 2405-88 |
| Измерительный элемент | сталь нержавеющая, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина |
| Механизм | сталь нержавеющая |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | сталь нержавеющая |
| Стекло | пластик |
| Обечайка | сталь нержавеющая, байонет (резьба) |
| Степень защиты | IP54 |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Температура окружающей среды | -50... +60 °С |
| Температура измеряемой среды | до +200 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса, кг | Ø 100 - 0,35 Ø 160 - 0,95 |

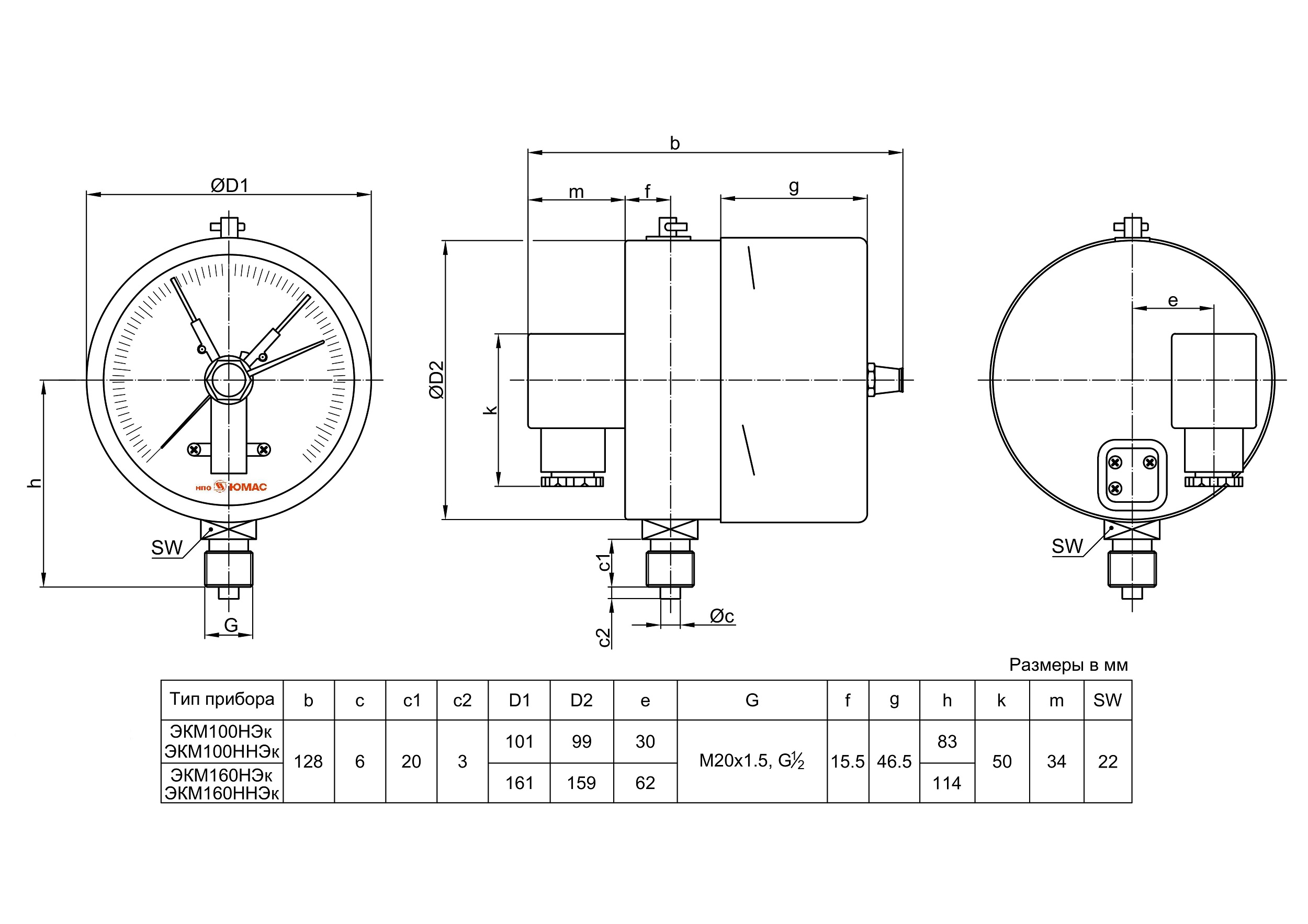

Чертежи
Примеры заказа
Электроконтактный манометр (ЭКМ), диаметром корпуса 100мм (100) из нержавеющей стали (Н), коррозионностойкий (Н), с магнитомеханическими контактами (Эк), радиальным расположением штуцера, пределом измерения 16 МПа (16 МПа), присоединительной резьбой штуцера М20х1,5, электрической схемой "Исполнение 4 (Исп.4)":
Манометр ЭКМ100ННЭк-16МПа-Исп.4
