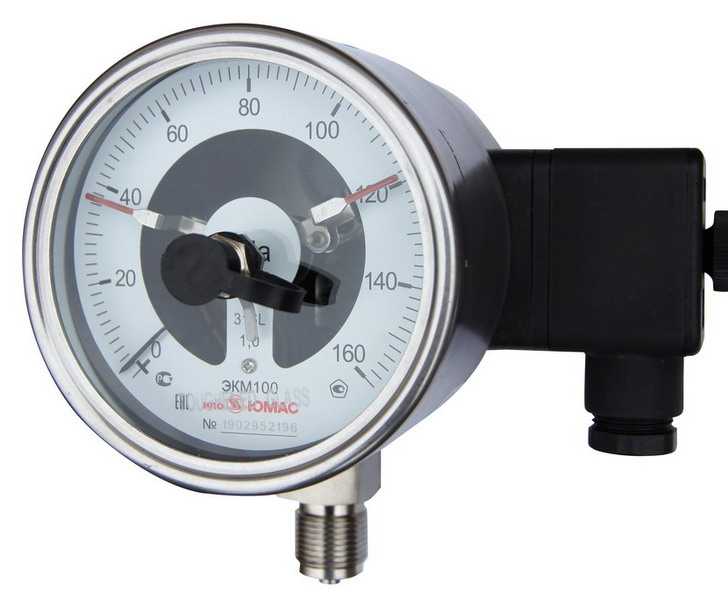

Электроконтактные манометры коррозионностойкие виброустойчивые (Ву)
Предназначены для измерения избыточного и/или вакуумметрического давления неагрессивных некристаллизующихся сред
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Назначение
Предназначены для измерения избыточного и/или вакуумметрического давления неагрессивных некристаллизующихся сред (жидкостей, газа, пара), а также замыкания и размыкания электрических цепей при достижении заданного предела давления.
Технические характеристики
| Диаметр корпуса,мм | 100, 160 |
| Класс точности | 1,5 |
| Вариация срабатывания | 4-6 |
| Диапазон измерения, МПа | • ЭКМ - от 0 до 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100 • ЭКМВ - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4 по заказу: кгс/см2, бар, psi |
| Рабочие нагрузки | постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 125% шкалы |
| Исполнение корпус-штуцер | радиальное |
| Штуцер | сталь нержавеющая 03Х17Н13М2 (SS316L), М20х1,5 (по умолчанию), G1/2, 1/2NPT - SW22 - □22 |
| Электрическая схема | III, IV, V (по умолчанию), VI по ГОСТ 2405-88 |
| Измерительный элемент | сталь нержавеющая 03Х17Н13М2 (SS316L), < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина |
| Механизм | сталь нержавеющая 08X18Н10 (SS304) |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | сталь нержавеющая 08X18Н10 (SS304) |
| Стекло | поликарбонат |
| Обечайка | сталь нержавеющая 08X18Н10 (SS304), байонет (резьба) |
| Степень защиты | IP65 |
| Наполнение корпуса | силиконовое масло |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды | -40... +60 °С |
| Температура измеряемой среды | до +100 °С |
| Виброзащищённость по ГОСТ Р 52931-2008 | группа V4 |
| Средний срок службы | 10 лет |
| Масса, кг | Ø 100 - 0,35 Ø 160 - 0,95 |
| Опции | • заводской номер (по умолчанию) • пломбировка корпуса • класс точности - 1,0 • специальная шкала (черта, кгс/см2, бар) • демпфер (юза) |

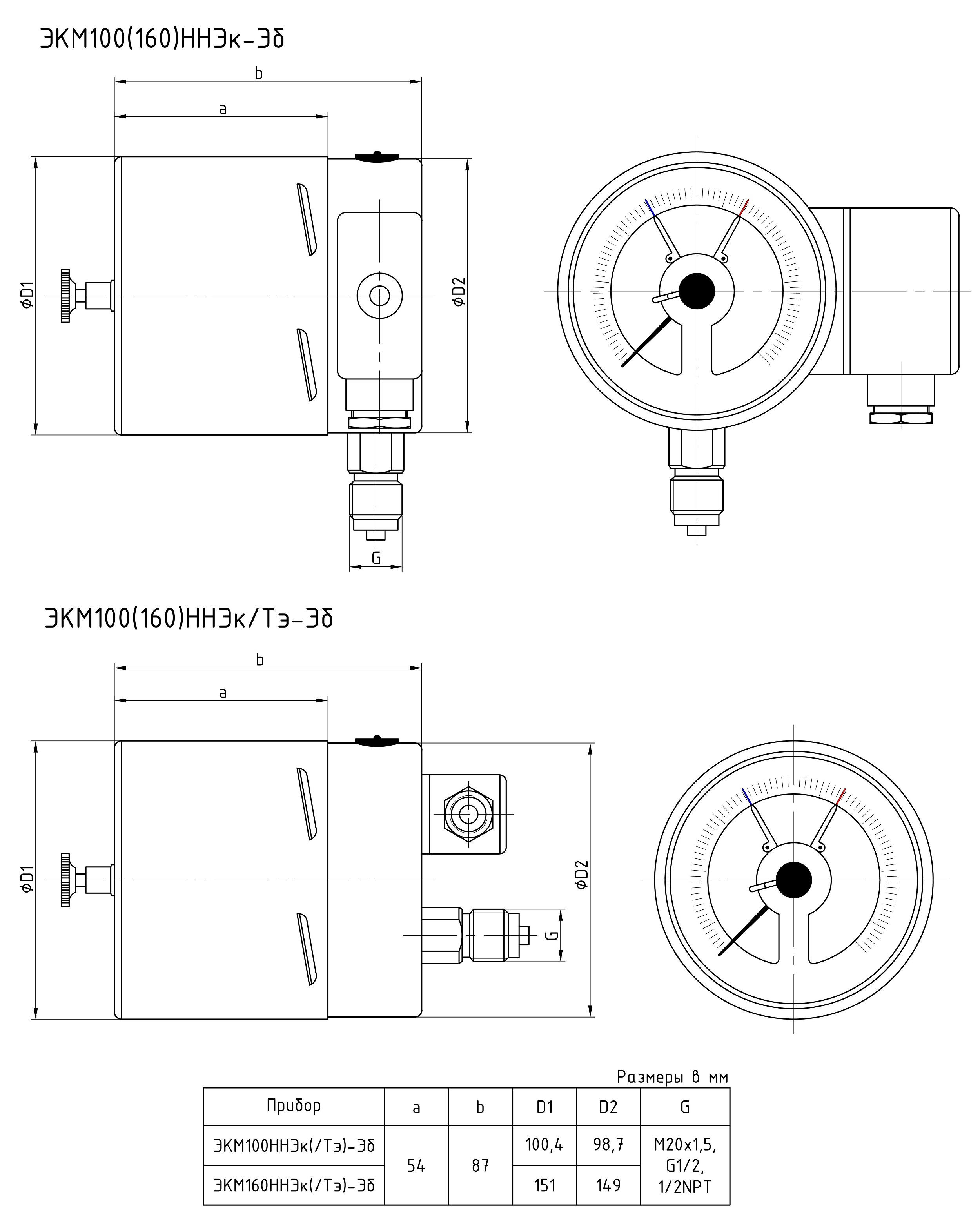

Чертежи
Примеры заказа
Электроконтактный манометр (ЭКМ), диаметром корпуса 100мм (100) из нержавеющей стали (Н), коррозионностойкий (Н) с магнитомеханическими контактами (Эк), радиальным расположением штуцера, пределом измерения 1,6 МПа (1,6 МПа), присоединительной резьбой штуцера М20х1,5, электрической схемой "Исполнение 6" (Исп.6), виброустойчивого исполнения с наполнением корпуса силиконовым маслом (ВуСл):
Манометр ЭКМ100НЭк-1,6МПа-ВуСл
Электроконтактный манометр (ЭКМ), диаметром корпуса 160мм (160) из нержавеющей стали (Н), коррозионностойкий (Н), с магнитомеханическими контактами (Эк), радиальным расположением штуцера, пределом измерения 10 МПа (10 МПа), присоединительной резьбой штуцера G1/2 (G1/2), электрической схемой "Исполнение 3" (Исп.3), виброустойчивого исполнения с наполнением корпуса силиконовым маслом (ВуСл):
Манометр ЭКМ160ННЭк-10МПа-G1/2-Исп.3-ВуСл
