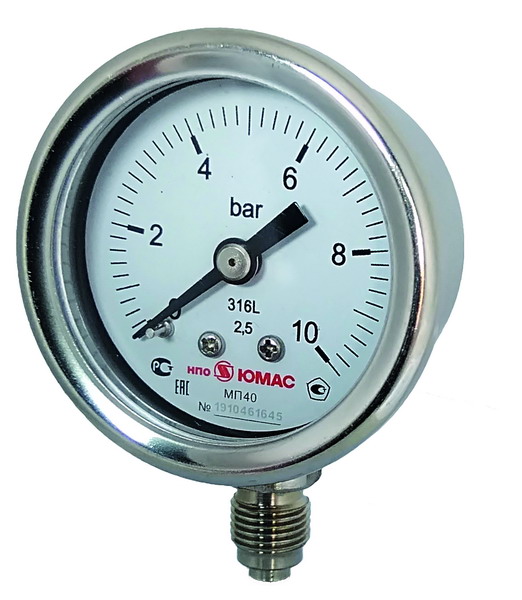

Манометры коррозионностойкие Ø 40, 50, 63 (неразборный корпус)

Диаметр корпуса,мм

40, 50, 63


Класс точности

Ø 40, 50 - 2,5
Ø 63 - 1,5 (2,5 для диапазонов 0...60 МПа и 0...100 МПа)

Диапазон измерения, МПа

• МП - от 0 до 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100*

• ВП - от -0,1 до 0

• МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4

по заказу: кгс/см2, бар

* - только для Ø 50 и 63мм

Рабочие нагрузки

постоянная нагрузка: 3/4 шкалы
переменная нагрузка: 2/3 шкалы
кратковременная нагрузка: 100% шкалы

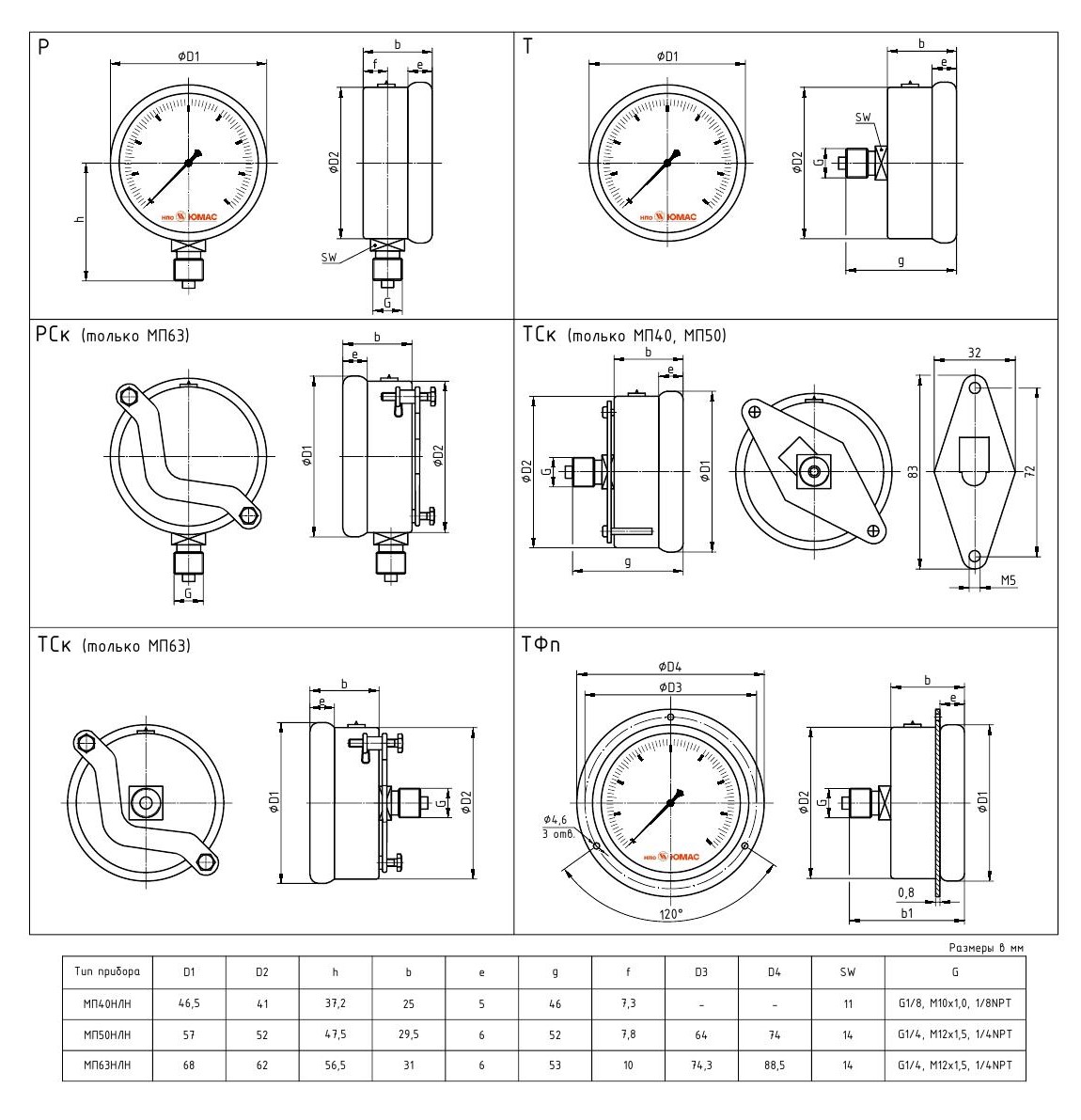

Исполнение корпус-штуцер

МП40 (50, 63) НЛН - радиальное

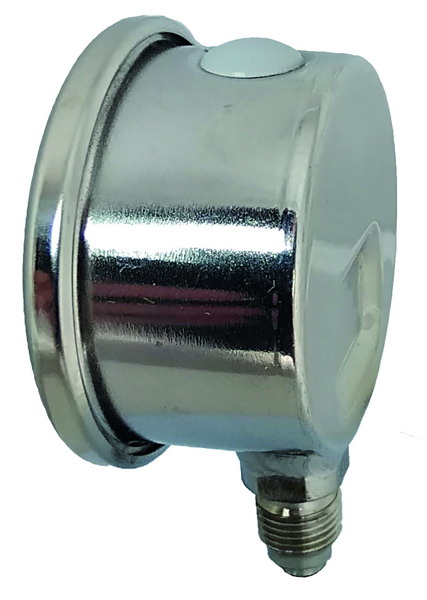

МП40 (50, 63) НЛН/Т - торцевое
МП50 (63) НЛН/ТФп - торцевое с передним фланцем
МП50 (63) НЛН/ТСк - торцевое со скобой

Штуцер

сталь нержавеющая 08Х18Н10 (304),
Ø 40мм - М10х1,0 (стандартно), G1/8"  - SW12 - □12
Ø 50, 63мм - М12х1,5 (стандартно), G1/4 - SW14 - □14

Измерительный элемент

сталь нержавеющая 03Х17Н13М2 (316L),
< 6,0 МПа - пружина Бурдона
> 6,0 МПа - многовитковая пружина

Механизм

латунь


Циферблат

алюминиевый сплав, белый, шкала чёрная

Корпус

сталь нержавеющая 08Х18Н10 (304)

Стекло

пластик

Обечайка

сталь нержавеющая 08Х18Н10 (304),
завальцовка


Степень защиты

IP65

Наполнение

глицерин - Ву
силикон - ВуСл

Климатическое исполнение
по ГОСТ 15150-69

УХЛ1

Температура окружающей среды

без наполнения: -60... +60 °С
наполнение (глицерин): 0... +60 °С
наполнение (силикон): -60... +60 °С

Температура измеряемой среды

без наполнения - до +200 °С
с наполнением (глицерин): до +100 °С
с наполнением (силикон): до +200 °С

Виброзащищённость
по ГОСТ Р 52931-2008

группа L3


Средний срок службы

10 лет

Масса

0,096 кг

Опции

• заводской номер (стандартно)
• технологическая черта (КрЧ)
• внутренний демпфер (Дм)
• кислородное исполнение - О2
• механизм из нержавеющей стали 08Х18Н10 (304)
• логотип заказчика на циферблате прибора
