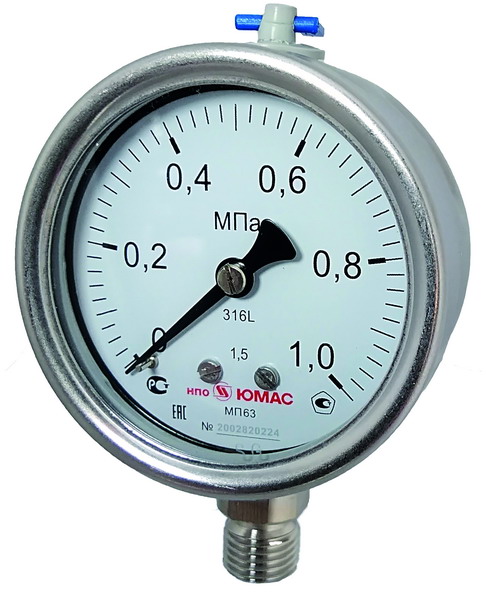

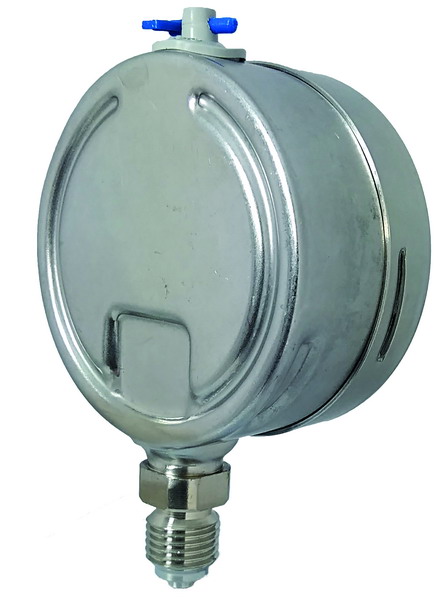

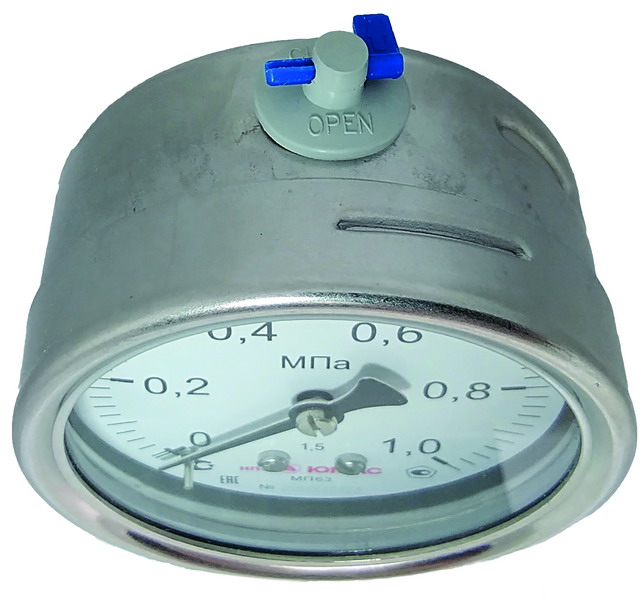

Манометры коррозионностойкие Ø 63мм (разборный корпус)

Диаметр корпуса,мм

63

Класс точности

1,5,
2,5 - для диапазонов 0...60 МПа и 0...100МПа


Диапазон измерения, МПа

• МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100

• ВП - от -0,1 до 0

• МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4

по заказу: кгс/см2, бар

Рабочие нагрузки

постоянная нагрузка: 3/4 шкалы
переменная нагрузка: 2/3 шкалы
кратковременная нагрузка: 100% шкалы

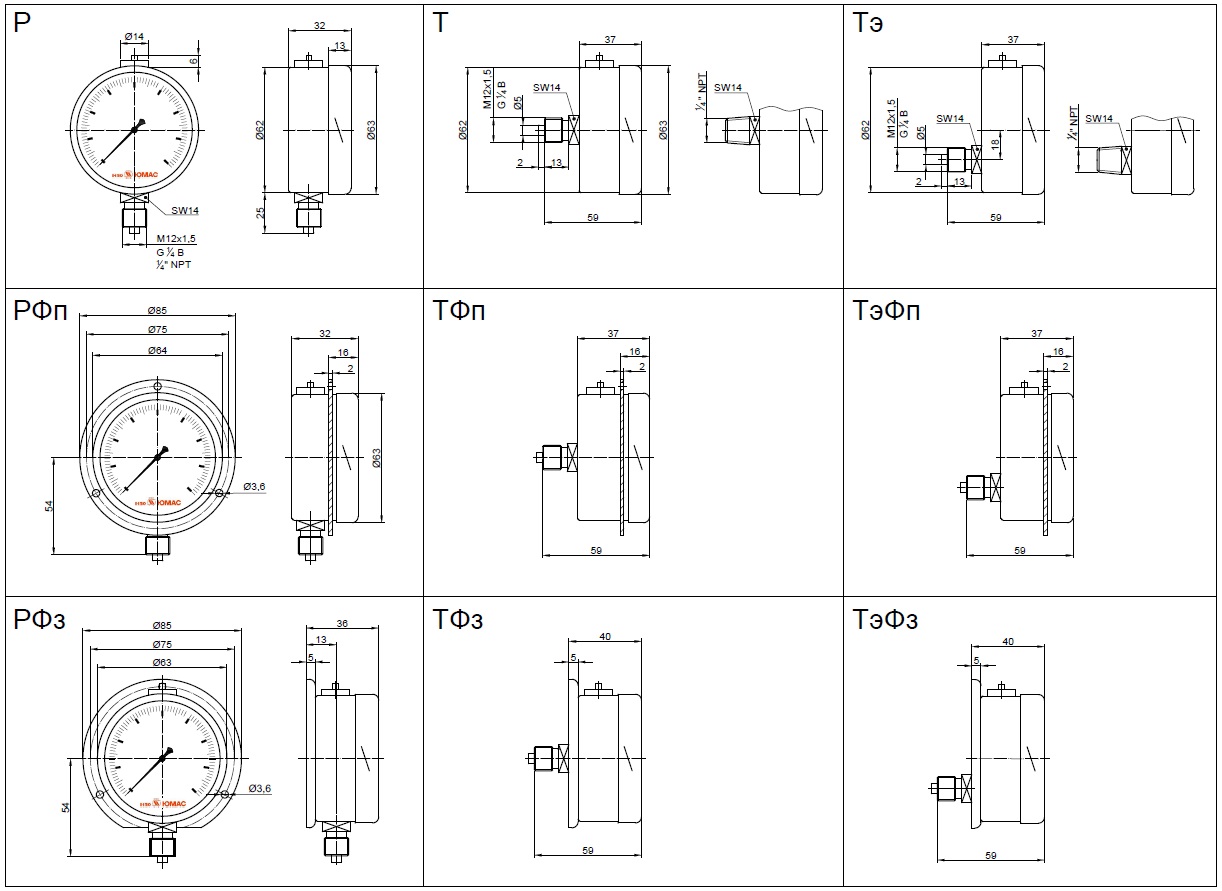

Исполнение корпус-штуцер

МП63НН - радиальное
МП63НН/РФп - радиальное с передним фланцем
МП63НН/РФз - радиальное с задним фланцем
МП63НН/РСк - радиальное со скобой

МП63НН/Т - торцевое
МП63НН/ТФп - торцевое  с передним фланцем
МП63НН/ТФз - торцевое  с задним фланцем
МП63НН/ТСк - торцевое  со скобой

МП63НН/Тэ - эксцентрично-торцевое
МП63НН/ТэФп - эксцентрично-торцевое  с передним фланцем
МП63НН/ТэФз - эксцентрично-торцевое  с задним фланцем
МП63НН/ТэСк - эксцентрично-торцевое  со скобой

Штуцер

сталь нержавеющая 03Х17Н13M2 (316L),
М12х1,5 (стандартно) - SW14 - □14
G1/4, G1/8, 1/4NPT, 1/8NPT (опция) - SW14 - □14

Измерительный элемент

сталь нержавеющая 03Х17Н13M2 (316L),
< 6,0 МПа - пружина Бурдона
> 6,0 МПа - многовитковая пружина

Механизм

сталь нержавеющая 08Х18Н10 (304)

Циферблат

алюминиевый сплав, белый, шкала чёрная

Корпус

сталь нержавеющая 08Х18Н10 (304)

Стекло

безопасное стекло (Safety glass)


Обечайка

сталь нержавеющая 08Х18Н10 (304),
байонет (резьба)


Степень защиты

IP65

Наполнение

глицерин - Ву,
силикон - ВуСл

Климатическое исполнение
по ГОСТ 15150-69

УХЛ1

Температура окружающей среды

без наполнения: -60... +60 °С
наполнение (глицерин): 0... +60 °С
наполнение (силикон): -60... +60 °С

Температура измеряемой среды

без наполнения - до +200 °С
с наполнением (глицерин): до +100 °С
с наполнением (силикон): до +200 °С

Виброзащищённость
по ГОСТ Р 52931-2008

группа L3

Средний срок службы

10 лет

Масса

0,145 кг

Опции

• заводской номер (стандартно)
• пломбировка корпуса (наклейка, стандартно)
• пломбировка корпуса (пломба свинцовая или пластиковая, по заказу)
• технологическая черта (ЧрК)
• специальная шкала (дополнительная температурная шкала для фреонов и аммиака)
• кислородное исполнение (О2)
• исполнение для сероводорода (H2S)
• материал корпуса - сталь нержавеющая 03Х17Н13М2 (316L)
• логотип заказчика на циферблате прибора
