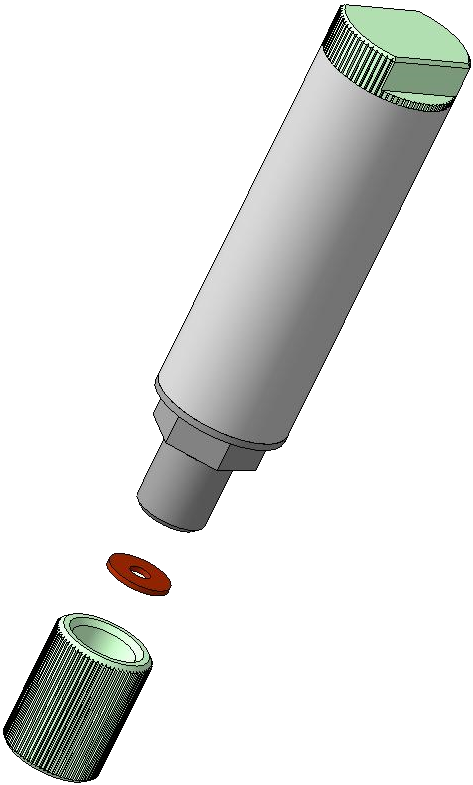

АЦМ-6У
Автономный цифровой манометр-термометр устьевой
Description
Назначение
Автономный цифровой манометр-термометр устьевой АЦМ-6У (в дальнейшем, прибор) предназначен для регистрации давления и температуры на устье скважины или в других наземных системах.
Прибор производит измерение давления и температуры через заданные интервалы времени и записывает цифровую информацию в электронную энергонезависимую память. После проведения измерений данные считываются в компьютер для обработки, анализа, вывода на экран (принтер) в графическом или цифровом виде и передачи в другие программы обработки.
Рабочая среда (на устье скважины): нефть, пластовая вода и газ.
Существующие модификации: с возможностью работы через канал Bluetooth (АЦМ-6У (BT)), взрывозащитное исполнение (АЦМ-6УЕх).
Технические характеристики
| Характеристика | Значение |
|---|---|
| Канал давления | |
| Диапазон измерения давления (в зависимости от исполнения), кгс/см2* | 0-250, 0-400, 0-600, 0-800, 0-1000 |
| Количество разрядов АЦП | 19 |
| Абсолютная погрешность измерения, кгс/см2** | +/-0,90 |
| Чувствительность по давлению (зависит от режима работы), кгс/см2 | 0,004 |
| * 1 кгс/см2=0.098066 МПа | |
| ** максимальная абсолютная погрешность для диапазона 0-600 кгс/см2 | |
| Канал температуры | |
| Диапазон измерения температуры (в зависимости от исполнения), °С | -40...+70 |
| Количество разрядов АЦП | 13 |
| Допустимая абсолютная погрешность измерения,°С | +/-1 |
| Постоянная времени, мин, не более | 3 |
| Память прибора | |
| Объем памяти прибора | 4 Мбайт (1081344 точек измерения) или 8 Мбайт (2162688 точек измерения) |
| Время заполнения памяти | от 300 часов (цикл опроса 1 сек) до 1239 суток (цикл опроса 99 сек) |
| Время хранения информации | 10 лет |
| Количество циклов записи во внутреннюю память | 100000 |
| Временные характеристики | |
| Время опроса АЦМ-6У (период измерения), сек | 0,023-99 (стандарт); 1-99 (BT) |
| Погрешность хода внутренних часов за сутки, сек, не более | +/-5 |
| Питание прибора | |
| Питание прибора | Литиевая батарейка 3,6 В |
| Минимальное напряжение питания, В | 3,1 |
| Ток потребления в режиме хранения, мкА | 40 |
| Ток потребления в рабочем режиме (в зависимости от цикла опроса), мА | 0,043 (цикл опроса 99 сек) 0,36 (цикл опроса 1 сек) |
| Продолжительность работы источника питания, сутки | 115 (цикл опроса 1 сек) 969 (цикл опроса 99 сек) (при емкости электропитания 1000мА/час) |
| BT (Bluetooth)* | |
| Частота, ГГц | 2,4 |
| Дальность связи, м | 10 |
| Скорость передачи, кбит/с | 57,6 |
| Время работы, в режиме просмотра данных, ч | 200 |
| *для АЦМ-6У (ВТ) | |
| Программное обеспечение | |
| Включение и выключение прибора в режим записи при помощи компьютера | |
| Считывание информации с прибора в ПК в любом интервале отработанного времени | |
| Просмотр реальных значений давления, температуры и напряжения источников питания для проверки прибора | |
| Задание цикла опроса | от 0,023 до 99 сек |
| Просмотр полученных данных на экране компьютера в числовом и графическом виде | |
| Вывод полученных данных в выбранном диапазоне на принтер в числовом и графическом виде | |
| Сохранение полученных данных в форматах *.txt, *.las, *.xls (Exсel) | |
| Связь с компьютером | USB2.0 |
| Время чтения всей памяти прибора мин, не более | 2 |
| Показатели надежности прибора | |
| Среднее время восстановления работоспособности, ч, не более | 4 |
| Средний срок службы прибора, лет | 5 |
| Габаритные размеры | |
| Длина, мм | 160 |
| Диаметр, мм | 38, 42* |
| Присоединительная резьба | М20х1,5 |
| Масса прибора, кг, не более | 1 |
| *Взрывозащитное исполнение | |

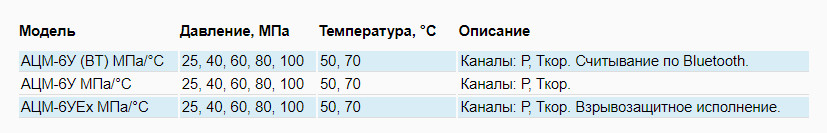

Модификации
